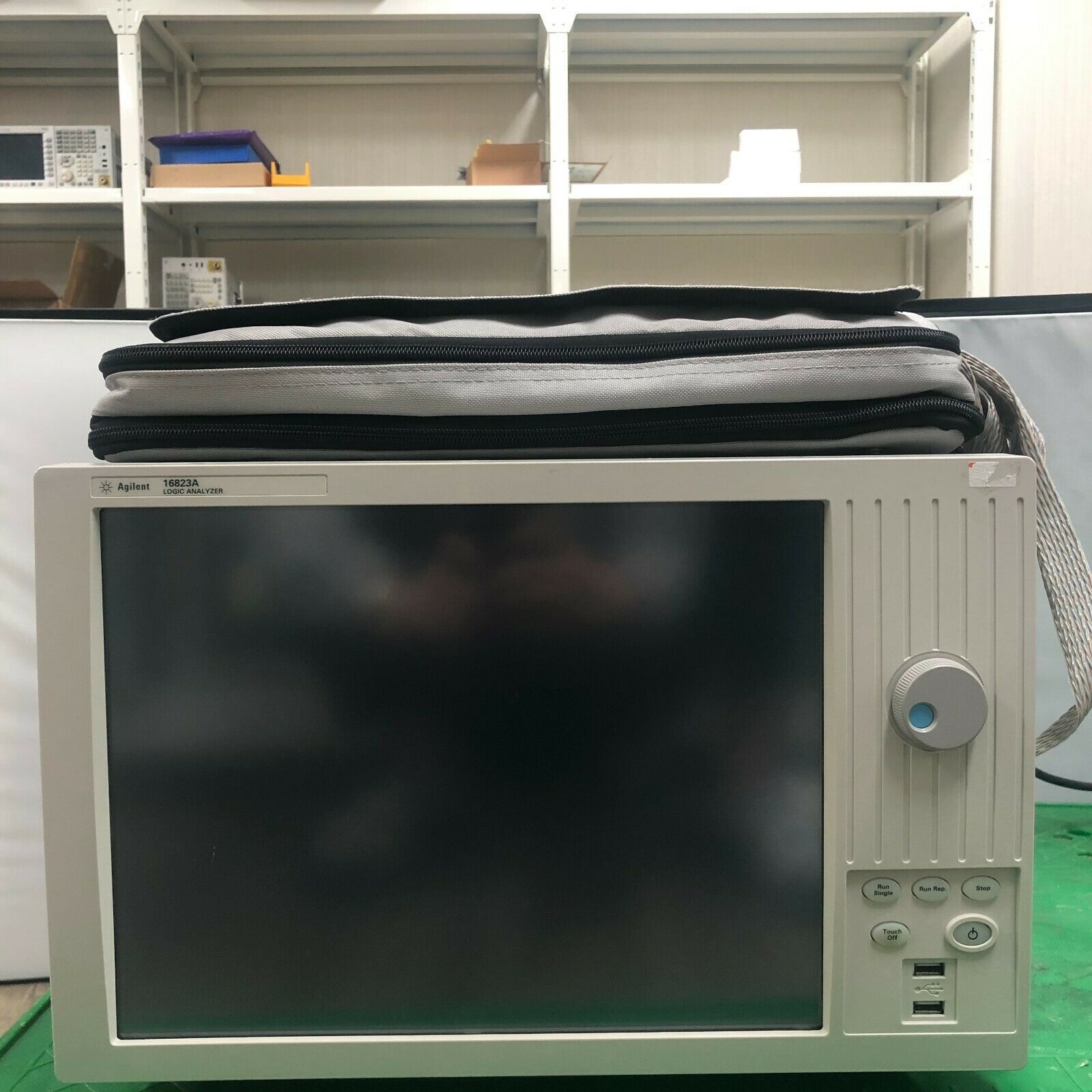

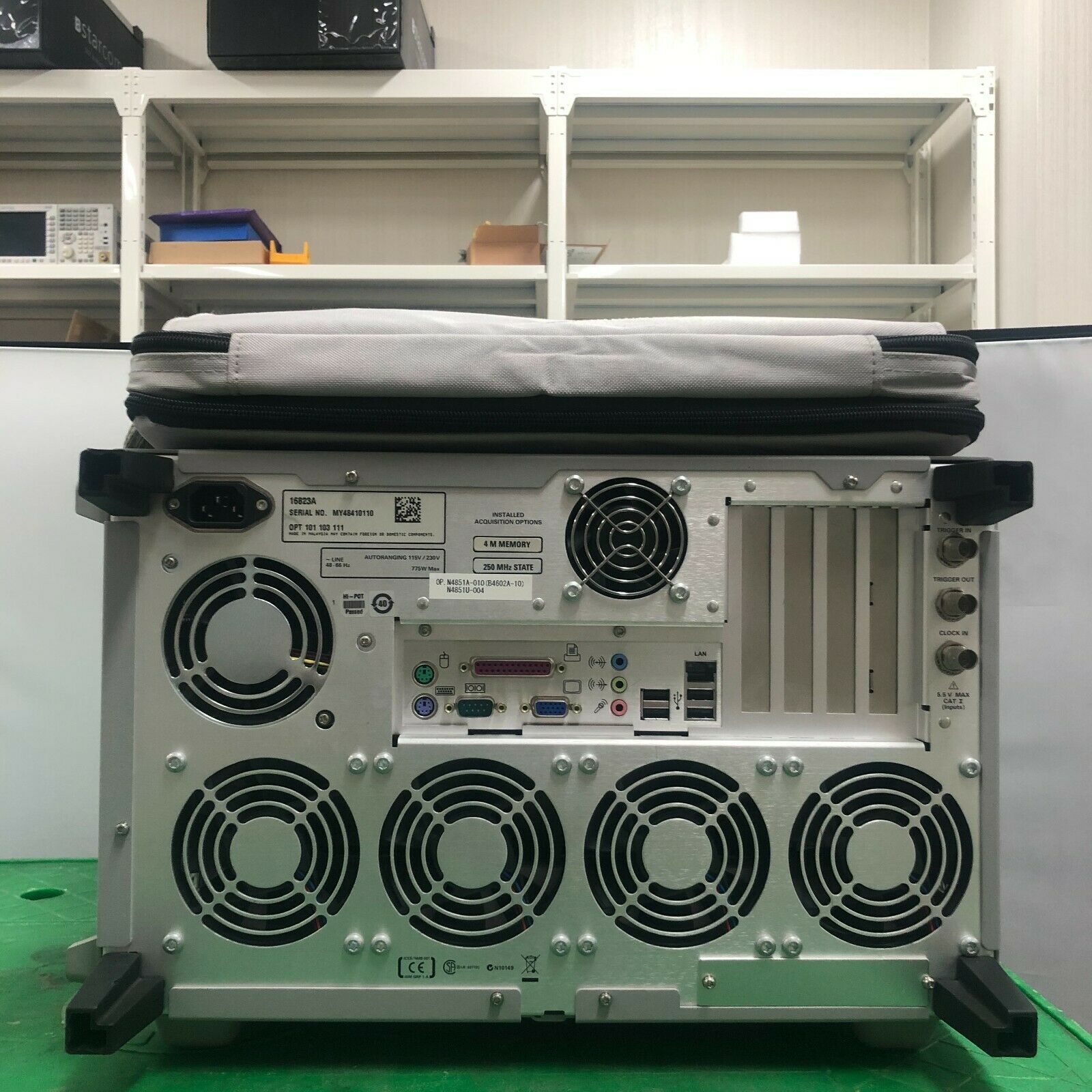

Логический анализатор Agilent 16823A

Спец.цена

Артикул: x-09745

416 450 руб./шт

968 489 руб.

-57%

Экономия 552 039 руб.

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

15" цветной сенсорный (опционально) экран отображает взаимосвязи между большим количеством сигналов и шин, что позволяет быстро локализировать неисправность.

Генератор тестовых последовательностей обеспечивает наличие стимула и отклика в одном приборе, единственном портативном логическом анализаторе со встроенным генератором тестовых последовательностей. Максимальная тактовая частота: 300 МГц, максимальная глубина памяти: 16 M векторов

Глубина памяти 32 M позволяет записать признак неисправности и ее основную причину, которые далеко отстоят друг от друга по времени.

До 204 каналов – наличие выбора из восьми моделей, что позволяет выбрать модель, соответствующую Вашим требованиям к измерениям.

Возможность модернизации глубины памяти сбора данных и частоты тактового сигнала позволяет купить прибор с требуемыми в данный момент характеристиками и наращивать их при увеличении требований.

Характеристики

Тип	Логический анализатор

Характеристики

16801A, 16821А1	16802А, 16822А1	16803А, 16823А1	16804А	16806А
Число каналов логического анализатора	34	68	102	136	204
Число каналов генератора кодовых последовательностей	48	48	48	нет	нет
Функция Timing Zoom	4 ГГц (250 пс), 64 К	4 ГГц (250 пс), 64 К
Макс. частота сбора данных при анализе временных диаграмм (АВД), все каналы/половина каналов	500 МГц (2,0 нс)/ 1,0 ГГц (1,0 нс)	500 МГц (2,0 нс)/ 1,0 ГГц (1,0 нс)
Максимальная частота внешнего тактового сигнала в режиме анализа логических состояний (АЛС)	250 МГц с опцией 250	450 МГц с опцией 500 250 МГц с опцией 250
Максимальная частота передачи данных при анализе логических состояний (АЛС)	250 Мбит/с с опцией 250	500 Мбит/с с опцией 500 250 Мбит/с с опцией 250
Максимальная глубина памяти	1 М с опцией 001 4 М с опцией 004 16 М с опцией 016 32 М с опцией 032
Поддерживаемые виды сигналов	Несимметричные
Авт. настройка порогового уровня/позиции сбора данных Глазковые диаграммы одновременно по всем каналам	Да
Подключение пробников	40-контактный кабельный соединитель
1 Генератор кодовых последовательностей доступен с моделями 16821А, 16822А и 16823А.
Характеристики встроенных генераторов кодовых последовательностей моделей 16821А/22A/23A
	Половина каналов			Все каналы
Максимальная частота тактового сигнала	300 МГц			180 МГц
Число каналов данных	24			48
Глубина памяти	16 М векторов			8 М векторов
Поддерживаемые логические уровни	ТТЛ (5 В); ТТЛ (три состояния); ТТЛ/КМОП (три состояния); 1,8 В (три состояния); 2,5 В (три состояния); 3,3 В (три состояния); ЭСЛ; ЭСЛ (PECL ,5 В); ЭСЛ (LVPECL, 3,3В); LVDS (выходы с низковольтными дифференциальными сигналами)

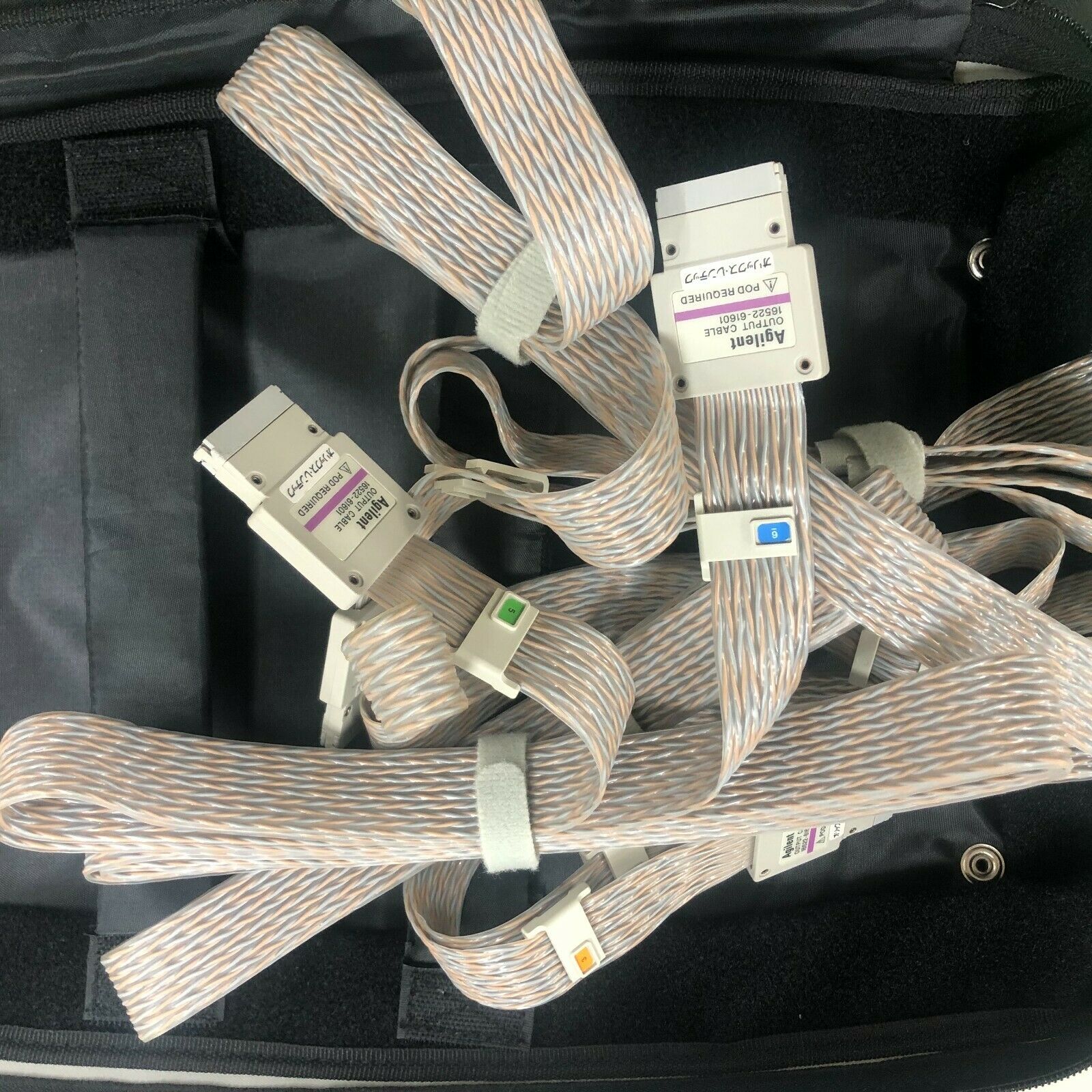

Пробники заказываются отдельно. Для обеспечения правильности соединения логического анализатора, генератора кодовых последовательностей и испытуемого устройства следует внимательно отнестить к выбору пробников.
Число каналов логического анализа в зависимости от режима измерения
	16801A/16821А	16802А/16822А	16803А/16823А	16804А	16806А
Анализ логических состояний (АЛС) [1]	32 данных + 2 тактовых сигнала	64 данных + 4 тактовых сигнала	98 данных + 4 тактовых сигнала	132 данных + 4 тактовых сигнала	200 данных + 4 тактовых сигнала
Традиционный режим анализа временных диаграмм (АВД)	34	68	102	136	204
АВД в режиме сбора данных по перепадам с частотой < 500 МГц	34	68	102	136	204
АВД в режиме сбора данных по перепадам с частотой 500 МГц	-	34	68	102	170
[1] Неиспользуемые каналы тактовых сигналов можно использовать в качестве каналов данных.
Функция Timing Zoom (Функция Timing Zoom выполняет сбор дополнительных данных в режиме АВД с повышенной частотой дискретизации около точки запуска логического анализатора. Функция использует дополнительный анализатор временных диаграмм (АВД) с частотой сбора данных 4 ГГц и глубиной памяти 64 К, обеспечивающий взятие выборок каждые 250 пс по всем каналам)
Частота дискретизации (сбора данных) АВД		4 ГГц (250 пс)
Погрешность измерения временных интервалов В пределах одной пары устройств подключения Между парами устройств подключения		± (1,0 нс +0,01% от отсчета временного интервала) ± (1,75 нс +0,01% от отсчета временного интервала)
Глубина памяти		64 К выборок
Позиции запуска		Start (начало), Center (центр), End (конец) или определяемая пользователем
Минимальная длительность импульса данных		1 нс
Пороговые уровни
Напряжение порогового уровня		от -5 В до 5 В (изменение с шагом 10 мВ)
Погрешность установки порогового уровня		± 50 мВ + 1% от установленного значения
