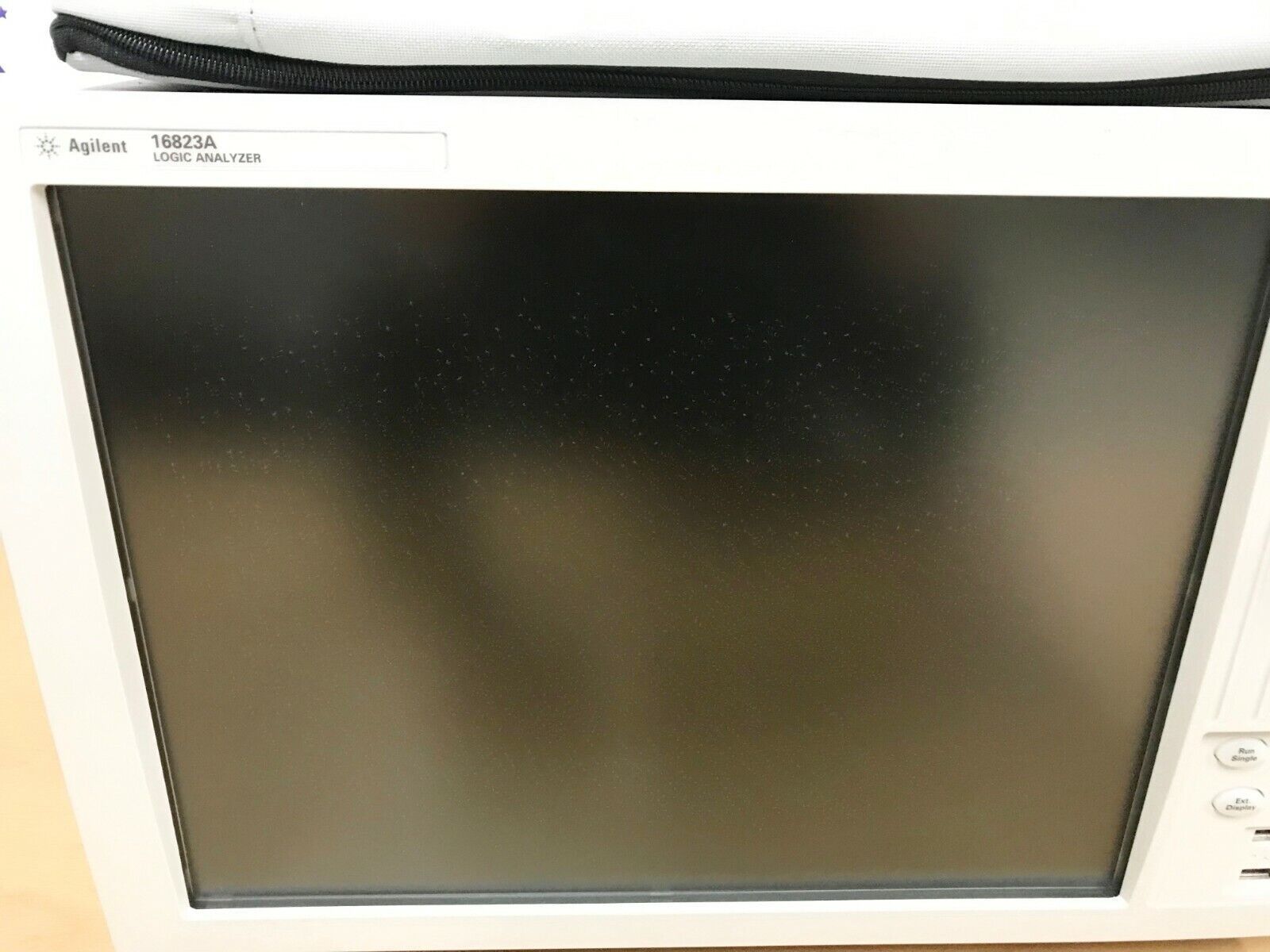

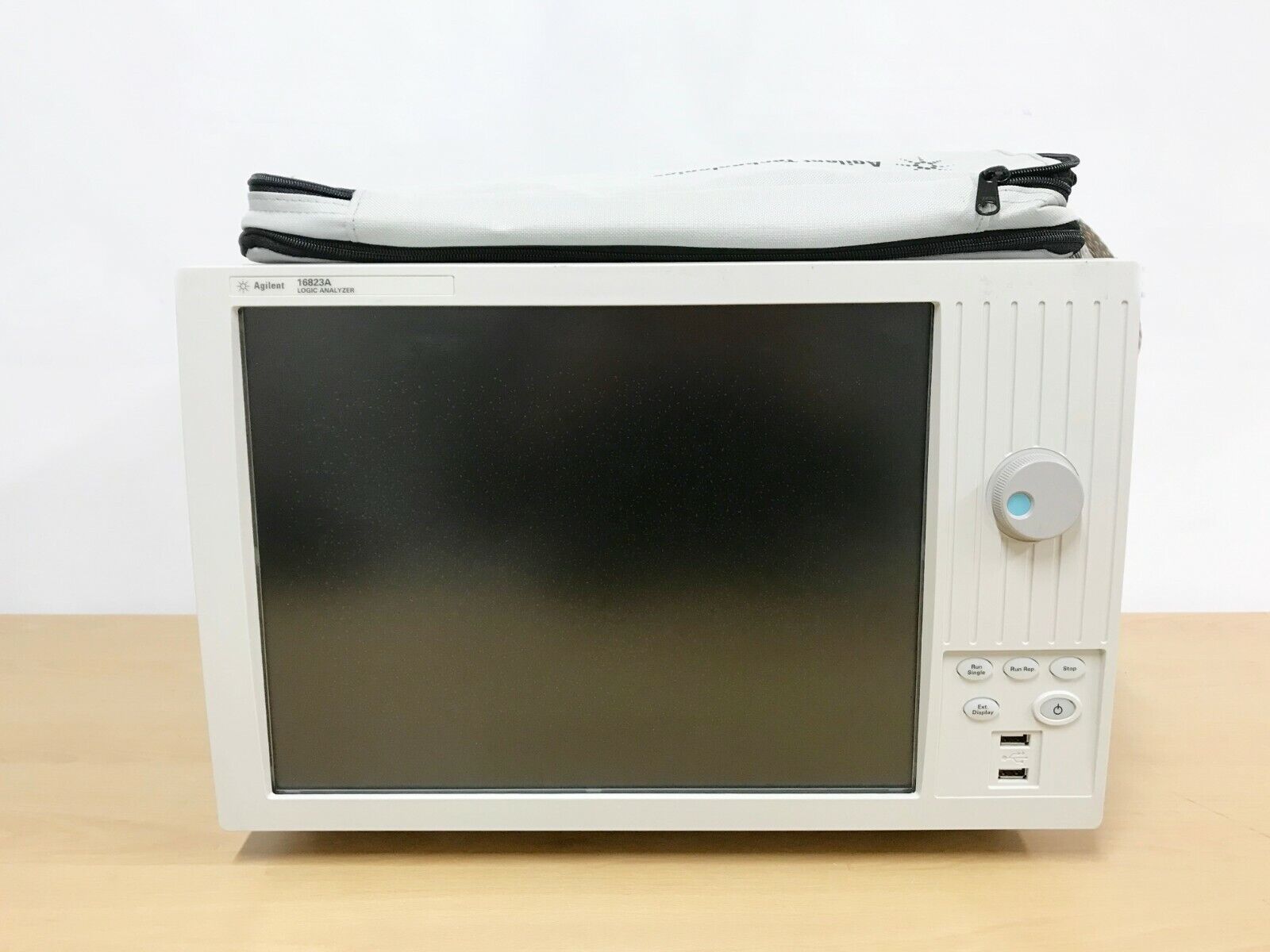

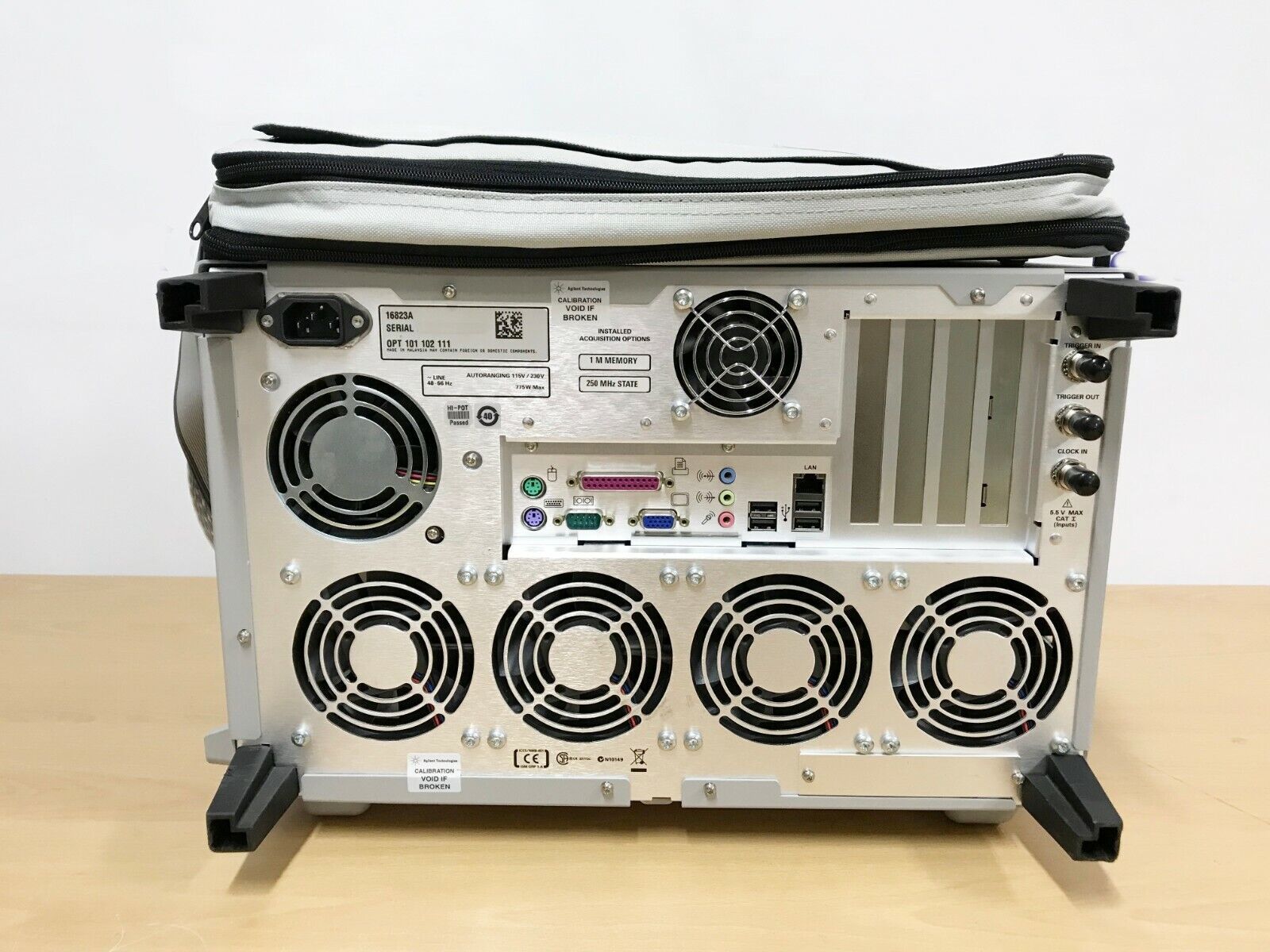

Логический анализатор Agilent 16823A 102-канальный
Логические анализаторы серии 168хх представлены восьмью моделями: 16801A, 16802A, 16803A, 16804A, 16806A, 16821A, 16822A, 16823A.
15" цветной сенсорный (опционально) экран отображает взаимосвязи между большим количеством сигналов и шин, что позволяет быстро локализировать неисправность.
Генератор тестовых последовательностей обеспечивает наличие стимула и отклика в одном приборе, единственном портативном логическом анализаторе со встроенным генератором тестовых последовательностей. Максимальная тактовая частота: 300 МГц, максимальная глубина памяти: 16 M векторов
Глубина памяти 32 M позволяет записать признак неисправности и ее основную причину, которые далеко отстоят друг от друга по времени.
До 204 каналов – наличие выбора из восьми моделей, что позволяет выбрать модель, соответствующую Вашим требованиям к измерениям.
Возможность модернизации глубины памяти сбора данных и частоты тактового сигнала позволяет купить прибор с требуемыми в данный момент характеристиками и наращивать их при увеличении требований.
Характеристики
Тип
|
Логический анализатор |
16801A, 16821А1 |
16802А, 16822А1 |
16803А, 16823А1 |
16804А | 16806А | |
---|---|---|---|---|---|
Число каналов логического анализатора | 34 | 68 | 102 | 136 | 204 |
Число каналов генератора кодовых последовательностей | 48 | 48 | 48 | нет | нет |
Функция Timing Zoom | 4 ГГц (250 пс), 64 К | 4 ГГц (250 пс), 64 К | |||
Макс. частота сбора данных при анализе временных диаграмм (АВД), все каналы/половина каналов |
500 МГц (2,0 нс)/ 1,0 ГГц (1,0 нс) |
500 МГц (2,0 нс)/ 1,0 ГГц (1,0 нс) |
|||
Максимальная частота внешнего тактового сигнала в режиме анализа логических состояний (АЛС) | 250 МГц с опцией 250 |
450 МГц с опцией 500 250 МГц с опцией 250 |
|||
Максимальная частота передачи данных при анализе логических состояний (АЛС) | 250 Мбит/с с опцией 250 |
500 Мбит/с с опцией 500 250 Мбит/с с опцией 250 |
|||
Максимальная глубина памяти |
1 М с опцией 001 4 М с опцией 004 16 М с опцией 016 32 М с опцией 032 |

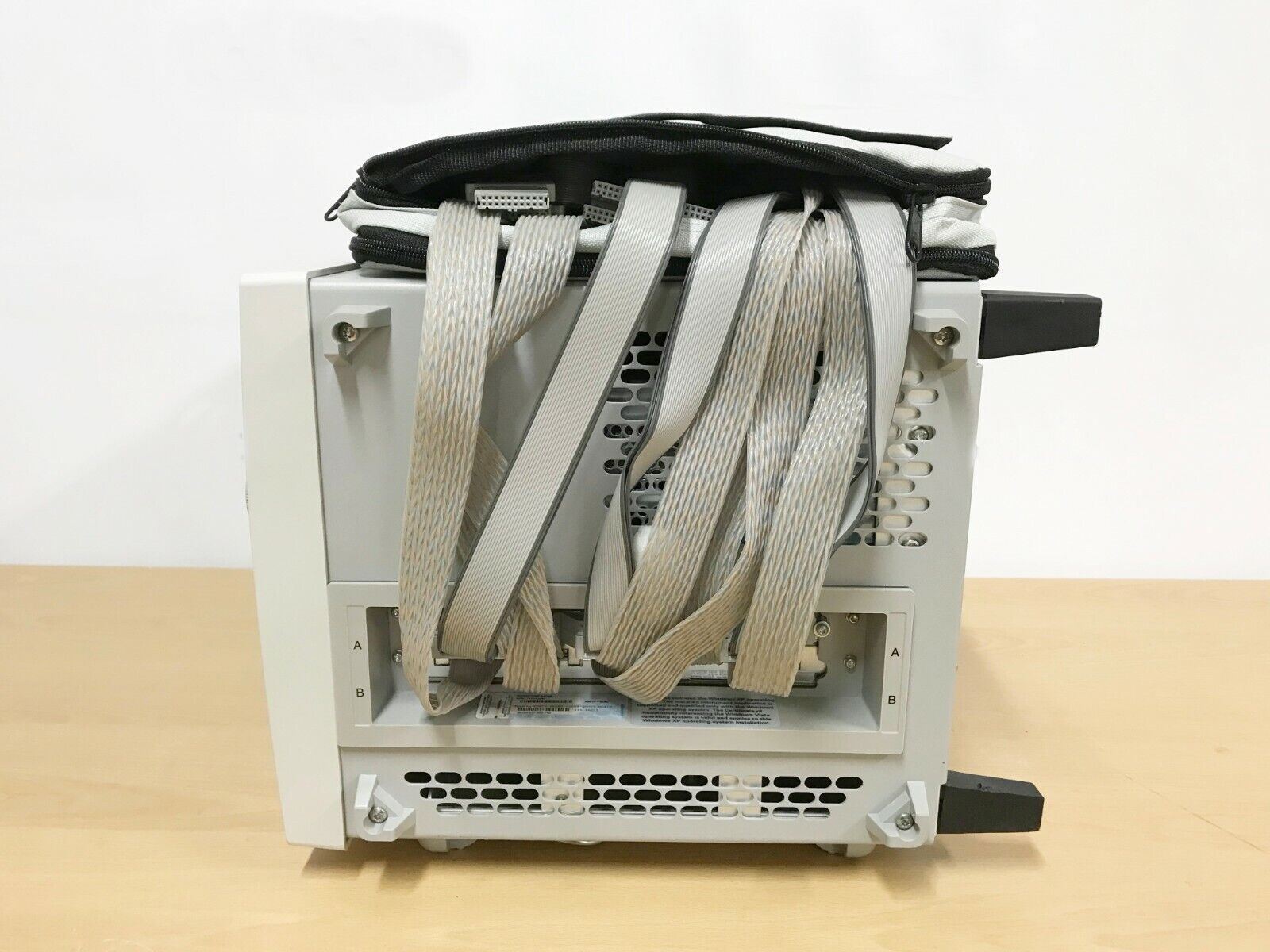

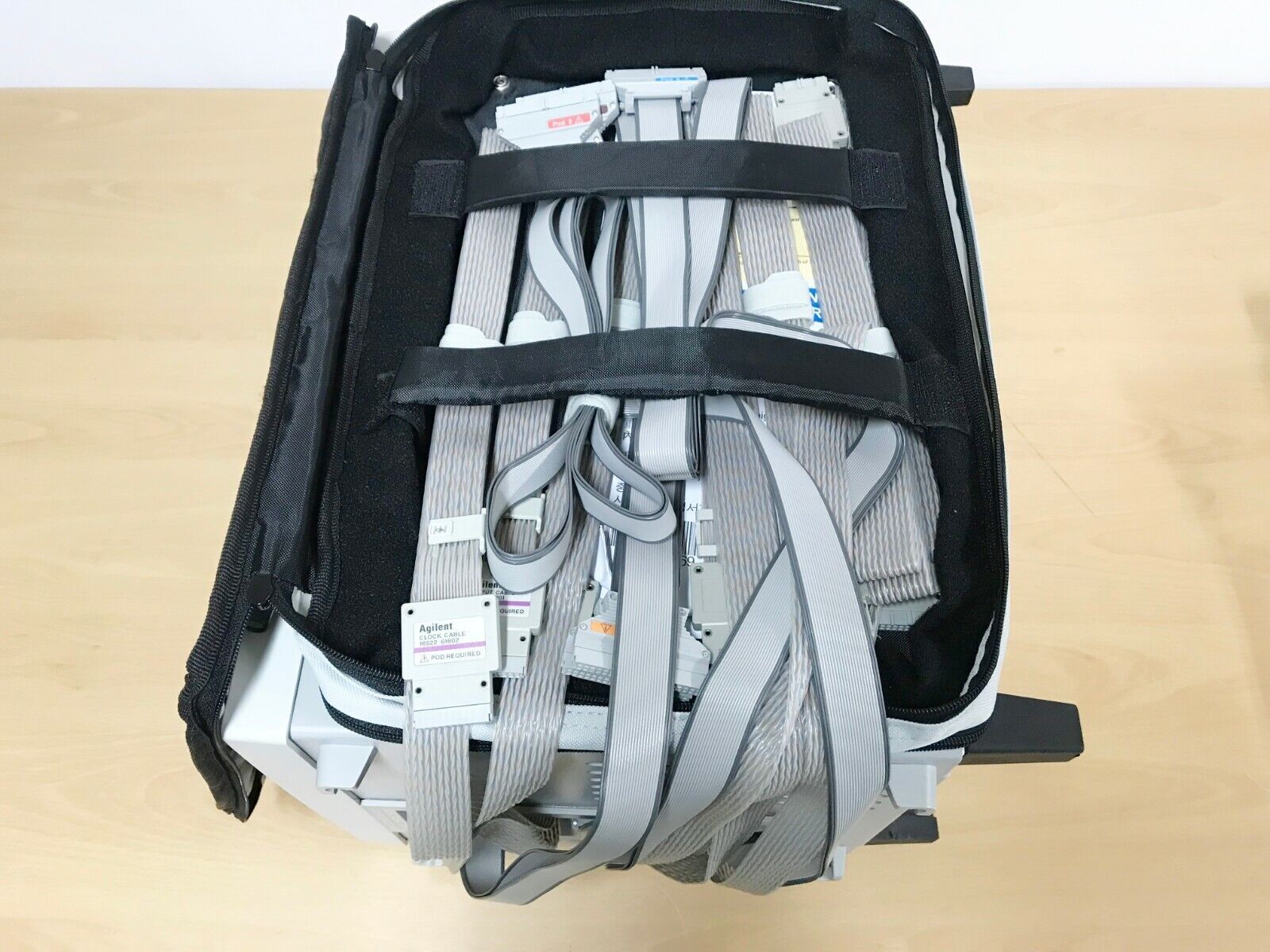

||||
Поддерживаемые виды сигналов | Несимметричные | ||||
Авт. настройка порогового уровня/позиции сбора данных Глазковые диаграммы одновременно по всем каналам | Да | ||||
Подключение пробников | 40-контактный кабельный соединитель | ||||
1 Генератор кодовых последовательностей доступен с моделями 16821А, 16822А и 16823А. | |||||
Характеристики встроенных генераторов кодовых последовательностей моделей 16821А/22A/23A | |||||
Половина каналов | Все каналы | ||||
Максимальная частота тактового сигнала | 300 МГц | 180 МГц | |||
Число каналов данных | 24 | 48 | |||
Глубина памяти | 16 М векторов | 8 М векторов | |||
Поддерживаемые логические уровни | ТТЛ (5 В); ТТЛ (три состояния); ТТЛ/КМОП (три состояния); 1,8 В (три состояния); 2,5 В (три состояния); 3,3 В (три состояния); ЭСЛ; ЭСЛ (PECL ,5 В); ЭСЛ (LVPECL, 3,3В); LVDS (выходы с низковольтными дифференциальными сигналами) | ||||
Пробники заказываются отдельно. Для обеспечения правильности соединения логического анализатора, генератора кодовых последовательностей и испытуемого устройства следует внимательно отнестить к выбору пробников. | |||||
Число каналов логического анализа в зависимости от режима измерения | |||||
16801A/16821А | 16802А/16822А | 16803А/16823А | 16804А | 16806А | |
Анализ логических состояний (АЛС) [1] | 32 данных + 2 тактовых сигнала | 64 данных + 4 тактовых сигнала | 98 данных + 4 тактовых сигнала | 132 данных + 4 тактовых сигнала | 200 данных + 4 тактовых сигнала |
Традиционный режим анализа временных диаграмм (АВД) | 34 | 68 | 102 | 136 | 204 |
АВД в режиме сбора данных по перепадам с частотой < 500 МГц | 34 | 68 | 102 | 136 | 204 |
АВД в режиме сбора данных по перепадам с частотой 500 МГц | - | 34 | 68 | 102 | 170 |
[1] Неиспользуемые каналы тактовых сигналов можно использовать в качестве каналов данных. | |||||
Функция Timing Zoom (Функция Timing Zoom выполняет сбор дополнительных данных в режиме АВД с повышенной частотой дискретизации около точки запуска логического анализатора. Функция использует дополнительный анализатор временных диаграмм (АВД) с частотой сбора данных 4 ГГц и глубиной памяти 64 К, обеспечивающий взятие выборок каждые 250 пс по всем каналам) | |||||
Частота дискретизации (сбора данных) АВД | 4 ГГц (250 пс) | ||||
Погрешность измерения временных интервалов В пределах одной пары устройств подключения Между парами устройств подключения |
± (1,0 нс +0,01% от отсчета временного интервала) ± (1,75 нс +0,01% от отсчета временного интервала) |
||||
Глубина памяти | 64 К выборок | ||||
Позиции запуска | Start (начало), Center (центр), End (конец) или определяемая пользователем | ||||
Минимальная длительность импульса данных | 1 нс | ||||
Пороговые уровни | |||||
Напряжение порогового уровня | от -5 В до 5 В (изменение с шагом 10 мВ) | ||||
Погрешность установки порогового уровня |
± 50 мВ + 1% от установленного значения |
