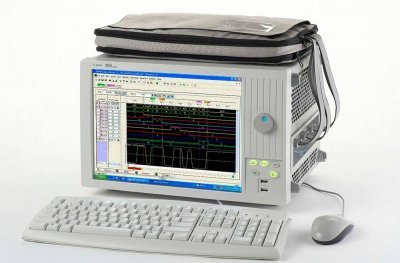

Логический анализатор Agilent 16823A — это мощный инструмент для тестирования и отладки цифровых схем. Он оснащён 102 каналами, имеет память до 32М и цветной дисплей, а также включает генератор кодовых последовательностей на 48 каналов.
Подробнее
1 199 943 руб./шт
Уточняйте наличие
Нашли дешевле?
-
+
В корзинуВ корзине
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Одной из лидирующих компаний в производстве измерительного оборудования является Agilent. Они предлагают широкий ассортимент продукции, включая логические анализаторы. Одним из примеров является модель 16823A. Этот портативный логический анализатор оснащен цветным дисплеем с диагональю 38.1 см (или 15 дюймов).
Дисплей доступен в виде сенсорного экрана, что упрощает использование прибора и делает его более удобным в использовании. Данный логический анализатор имеет 102 канала с глубиной памяти до 32 МБ. Это позволяет пользователям выявлять проблемы, которые могут быть далеко во времени от проявления симптомов.
Особенностью этого прибора является возможность измерения параметров несимметричных сигналов. Пороговые значения могут устанавливаться в диапазоне от -5 В до +5 В с шагом в 10 мВ. 16823A оснащен 48-канальным генератором кодовых последовательностей. Производительность генератора составляет до 300 млн векторов в секунду, а глубина памяти составляет 16 млн векторов. Одним из ключевых преимуществ данного анализатора является функция Timing Zoom, позволяющая собирать данные с частотой до 4 ГГц и разрешением 250 пикосекунд.
Глубина памяти устройства составляет 64 тысячи выборок, что дает возможность выявить проблему, даже если они были далеко во временном промежутке от момента их проявления. Кроме того, анализатор поддерживает режим глубокого хранения данных, позволяющий собирать данные со скоростью до 1 ГГц для половины каналов и до 500 МГц для всех каналов. Это предоставляет возможность пользователю быстро и эффективно обрабатывать большие объемы данных, что является необходимым для проведения сложных тестов и исследований.
В нашем магазине вы можете купить Логический анализатор Agilent 16823A или выбрать прибор из широкого ассортимента продукции Agilent Technologies. Наши специалисты всегда готовы помочь с выбором наиболее подходящего для вас измерительного оборудования. Мы осуществляем доставку заказов по всей территории Российской Федерации.
Характеристики
Тип
|
Логический анализатор |
Характеристики
16801A, 16821А1 |
16802А, 16822А1 |
16803А, 16823А1 |
16804А | 16806А | |
---|---|---|---|---|---|
Число каналов логического анализатора | 34 | 68 | 102 | 136 | 204 |
Число каналов генератора кодовых последовательностей | 48 | 48 | 48 | нет | нет |
Функция Timing Zoom | 4 ГГц (250 пс), 64 К | 4 ГГц (250 пс), 64 К | |||
Макс. частота сбора данных при анализе временных диаграмм (АВД), все каналы/половина каналов |
500 МГц (2,0 нс)/ 1,0 ГГц (1,0 нс) |
500 МГц (2,0 нс)/ 1,0 ГГц (1,0 нс) |
|||
Максимальная частота внешнего тактового сигнала в режиме анализа логических состояний (АЛС) | 250 МГц с опцией 250 |
450 МГц с опцией 500 250 МГц с опцией 250 |
|||
Максимальная частота передачи данных при анализе логических состояний (АЛС) | 250 Мбит/с с опцией 250 |
500 Мбит/с с опцией 500 250 Мбит/с с опцией 250 |
|||
Максимальная глубина памяти |
1 М с опцией 001 4 М с опцией 004 16 М с опцией 016 32 М с опцией 032 |
||||
Поддерживаемые виды сигналов | Несимметричные | ||||
Авт. настройка порогового уровня/позиции сбора данных Глазковые диаграммы одновременно по всем каналам | Да | ||||
Подключение пробников | 40-контактный кабельный соединитель | ||||
1 Генератор кодовых последовательностей доступен с моделями 16821А, 16822А и 16823А. | |||||
Характеристики встроенных генераторов кодовых последовательностей моделей 16821А/22A/23A | |||||
Половина каналов | Все каналы | ||||
Максимальная частота тактового сигнала | 300 МГц | 180 МГц | |||
Число каналов данных | 24 | 48 | |||
Глубина памяти | 16 М векторов | 8 М векторов | |||
Поддерживаемые логические уровни | ТТЛ (5 В); ТТЛ (три состояния); ТТЛ/КМОП (три состояния); 1,8 В (три состояния); 2,5 В (три состояния); 3,3 В (три состояния); ЭСЛ; ЭСЛ (PECL ,5 В); ЭСЛ (LVPECL, 3,3В); LVDS (выходы с низковольтными дифференциальными сигналами) | ||||
Пробники заказываются отдельно. Для обеспечения правильности соединения логического анализатора, генератора кодовых последовательностей и испытуемого устройства следует внимательно отнестить к выбору пробников. | |||||
Число каналов логического анализа в зависимости от режима измерения | |||||
16801A/16821А | 16802А/16822А | 16803А/16823А | 16804А | 16806А | |
Анализ логических состояний (АЛС) [1] | 32 данных + 2 тактовых сигнала | 64 данных + 4 тактовых сигнала | 98 данных + 4 тактовых сигнала | 132 данных + 4 тактовых сигнала | 200 данных + 4 тактовых сигнала |
Традиционный режим анализа временных диаграмм (АВД) | 34 | 68 | 102 | 136 | 204 |
АВД в режиме сбора данных по перепадам с частотой < 500 МГц | 34 | 68 | 102 | 136 | 204 |
АВД в режиме сбора данных по перепадам с частотой 500 МГц | - | 34 | 68 | 102 | 170 |
[1] Неиспользуемые каналы тактовых сигналов можно использовать в качестве каналов данных. | |||||
Функция Timing Zoom (Функция Timing Zoom выполняет сбор дополнительных данных в режиме АВД с повышенной частотой дискретизации около точки запуска логического анализатора. Функция использует дополнительный анализатор временных диаграмм (АВД) с частотой сбора данных 4 ГГц и глубиной памяти 64 К, обеспечивающий взятие выборок каждые 250 пс по всем каналам) | |||||
Частота дискретизации (сбора данных) АВД | 4 ГГц (250 пс) | ||||
Погрешность измерения временных интервалов В пределах одной пары устройств подключения Между парами устройств подключения |
± (1,0 нс +0,01% от отсчета временного интервала) ± (1,75 нс +0,01% от отсчета временного интервала) |
||||
Глубина памяти | 64 К выборок | ||||
Позиции запуска | Start (начало), Center (центр), End (конец) или определяемая пользователем | ||||
Минимальная длительность импульса данных | 1 нс | ||||
Пороговые уровни | |||||
Напряжение порогового уровня | от -5 В до 5 В (изменение с шагом 10 мВ) | ||||
Погрешность установки порогового уровня |
± 50 мВ + 1% от установленного значения |
