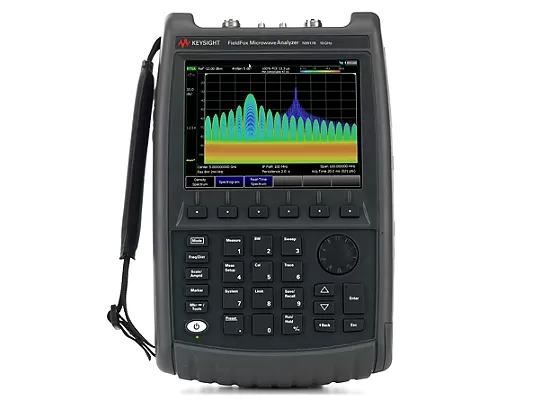

Портативный анализатор Keysight FieldFox N9917B с опциями 010, 210, N9910X-700, N9910X-701, N9910X-876, 85054B
Портативный анализатор Keysight FieldFox N9917B — это высокотехнологичный прибор, предназначенный для проведения точных и быстрых измерений в области радиотехники и телекоммуникаций. Он обладает рядом уникальных функций и возможностей, которые делают его незаменимым инструментом для инженеров и исследователей.
Одной из главных особенностей Keysight FieldFox N9917B является его стандартная конфигурация, представляющая собой анализатор антенно-фидерных устройств. Это позволяет использовать прибор для широкого спектра задач, связанных с измерением параметров антенн и фидеров.
Однако возможности Keysight FieldFox N9917B не ограничиваются стандартной конфигурацией. Прибор может быть легко расширен с помощью опций векторного анализатора цепей или анализатора спектра, что позволяет адаптировать его под конкретные задачи и требования пользователя.
Ключевой особенностью Keysight FieldFox N9917B является его способность захватывать нестационарные сигналы с помощью функции анализа спектра в режиме реального времени в полосе до 100 МГц. Это обеспечивает высокую точность и детализацию измерений, что особенно важно при работе с чувствительными устройствами.
Одновременное измерение всех четырёх S-параметров при динамическом диапазоне системы до 115 дБ делает Keysight FieldFox N9917B мощным инструментом для анализа сложных сигналов. Высокая точность измерений в режиме анализатора спектра: от ±0,3 дБ без предварительного прогрева гарантирует получение точных и надёжных результатов.
Поддержка измерений «по воздуху» для сигналов стандартов 5GTF и LTE делает Keysight FieldFox N9917B идеальным выбором для тестирования и разработки современных беспроводных систем связи. Приёмник GPS/GNSS для геопозиционирования и формирования временных меток обеспечивает точное отслеживание местоположения и времени проведения измерений, что особенно важно при работе в полевых условиях.
Модели |
Описание |
N9913B |
Портативный комбинированный ВЧ /СВЧ-анализатор FieldFox, 5 кГц - 4 ГГц |
N9914B |
Портативный комбинированный ВЧ /СВЧ-анализатор FieldFox, 5 кГц - 6,5 ГГц |
N9915B |
Портативный комбинированный ВЧ /СВЧ-анализатор FieldFox, 5 кГц - 9 ГГц |
N9916B |
Портативный комбинированный ВЧ /СВЧ-анализатор FieldFox, 5 кГц - 14 ГГц |
N9917B |
Портативный комбинированный ВЧ /СВЧ-анализатор FieldFox, 5 кГц - 18 ГГц |
N9918B |
Портативный комбинированный ВЧ /СВЧ-анализатор FieldFox, 5 кГц - 26,5 ГГц |
N9950B |
Портативный комбинированный ВЧ /СВЧ-анализатор FieldFox, 5 кГц - 32 ГГц |
N9951B |
Портативный комбинированный ВЧ /СВЧ-анализатор FieldFox, 5 кГц - 44 ГГц |
N9952B |
Портативный комбинированный ВЧ /СВЧ-анализатор FieldFox, 5 кГц - 50 ГГц |
N9953B |
Портативный комбинированный ВЧ /СВЧ-анализатор FieldFox, 5 кГц - 54 ГГц |
Опции |
Описание |
010 |
Векторный анализ электрических цепей во временной области |
030 |
Дистанционное управление |
208 |
Измерение мощности USB-преобразователем мощности относительно частоты |
209 |
Расширенный анализ коэффициента передачи (функция ERTA) |
210 |
Векторный анализ электрических цепей коэффициента передачи/отражения (S21/S11) |
211 |
Векторный анализ электрических цепей коэффициента полный 2-х портовый (S21, S11, S12, S22) |
212 |
1-но портовые смешанные/балансные измерения S-параметров |
215 |
TDR измерения кабельных линий |
233 |
Анализатор спектра |
235 |
Предусилитель |
236 |
Анаизатор интерференции и спектрограмм |
238 |
Функция временного стробирования в режиме анализатор спектра |
302 |
Поддержка USB-преобразователей мощности |
307 |
GPS-приемник |
308 |
Векторный вольтметр |
309 |
Перестраиваемый инжектор питания постоянного тока |
310 |
Встроенный измеритель мощности |
312 |
Сканер каналов |
330 |
Импульсные измерения мощности |
350 |
Анализатор спектра реального времени |
351 |
I/Q анализатор |
355 |
Аналоговая демодуляция |
356 |
Измерение коэффициента шума |
352 |
Картографирование внутри и вне помещений |
358 |
Измерения напряженности электромагнитного поля |
360 |
Измерение характеристик фазированных антенных решеток |
370 |
Тестирование по радиоэфиру оборудования LTE FDD |
371 |
Тестирование по радиоэфиру оборудования LTE TDD |
377 |
Тестирование по радиоэфиру оборудования 5G TF |
378 |
Тестирование по радиоэфиру оборудования 5G NR |
B04 |
Полоса анализа 40 МГц |
B10 |
Полоса анализа 120 МГц |
89601B |
Программное обеспечение 89600 VSA |
N6820ES |
Программное обеспечение Surveyor 4D |
Характеристики
Тип
|
Портативный анализатор |
Мин. частота
|
5 кГц |
Макс. частота
|
18 ГГц |
Максимальная частота |
18 ГГц |
Начальная частота (анализатор АФУ / ВАЦ) |
30 кГц |
Начальная частота анализатора спектра |
5 кГц |
Системный динамический диапазон ВАЦ |
более 114 дБ |
Максимальная скорость (1001 точка, 1 развертка) |
171 мкс на точку |
Выходная мощность |
8 дБм |
Количество встроенных портов |
2 порта |
Анализатор антенно-фидерных устройств |
Да (стандартно) |
Анализатор спектра |
Да (опция) |
Векторный анализатор цепей |
Да (опция) |
Дополнительные возможности, связанные с АФУ/ВАЦ |
· Векторный вольтметр · Измерение S-параметров смешанного режима · Измерения параметров кабелей методом TDR |
Дополнительные функции анализатора сигналов |
· Встроенный измеритель мощности · Анализ передачи на большое расстояние (ERTA) · Анализ спектра в режиме реального времени · Измерение коэффициента шума · Измерения «по воздуху» (OTA) |
Системные возможности |
· Встроенный источник постоянного напряжения · Приемник GPS (только встроенный) · Функция дистанционного управления |
Измерение мощности с помощью USB-измерителя |
· Непрерывная генерация сигналов/режим свипирования · Сдвиг частоты · Анализ ВЧ-импульсов датчиком пиковой мощности |
Средний уровень собственных шумов (1 ГГц) |
–163 дБм |
Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц |
–117 дБн/Гц |
Уровень производительности |
◆◆◆◆◇◇ |
Приложения для сотовой связи |
· Программа векторного анализа сигналов 89600 VSA · Измерения «по воздуху» (OTA) для LTE FDD и 5GTF |
Приложения общего назначения |
· AM/FM - настройка на сигнал и режим прослушивания · Анализ антенно-фидерных устройств · Измерение напряженности поля · Обеспечение совместимости по кодам SCPI · Измерение спектрограммы · Тестирование по методу «воздействие-отклик» |
Ручные |
Да |
- Адаптер для питания от сети переменного тока
- Кабель питания
- Литий-ионная аккумуляторная батарея
- Кабель для подключения к локальной сети LAN
- Сумка с ремнями для переноски прибора за спиной или на плече
- Краткое руководство по работе с прибором
