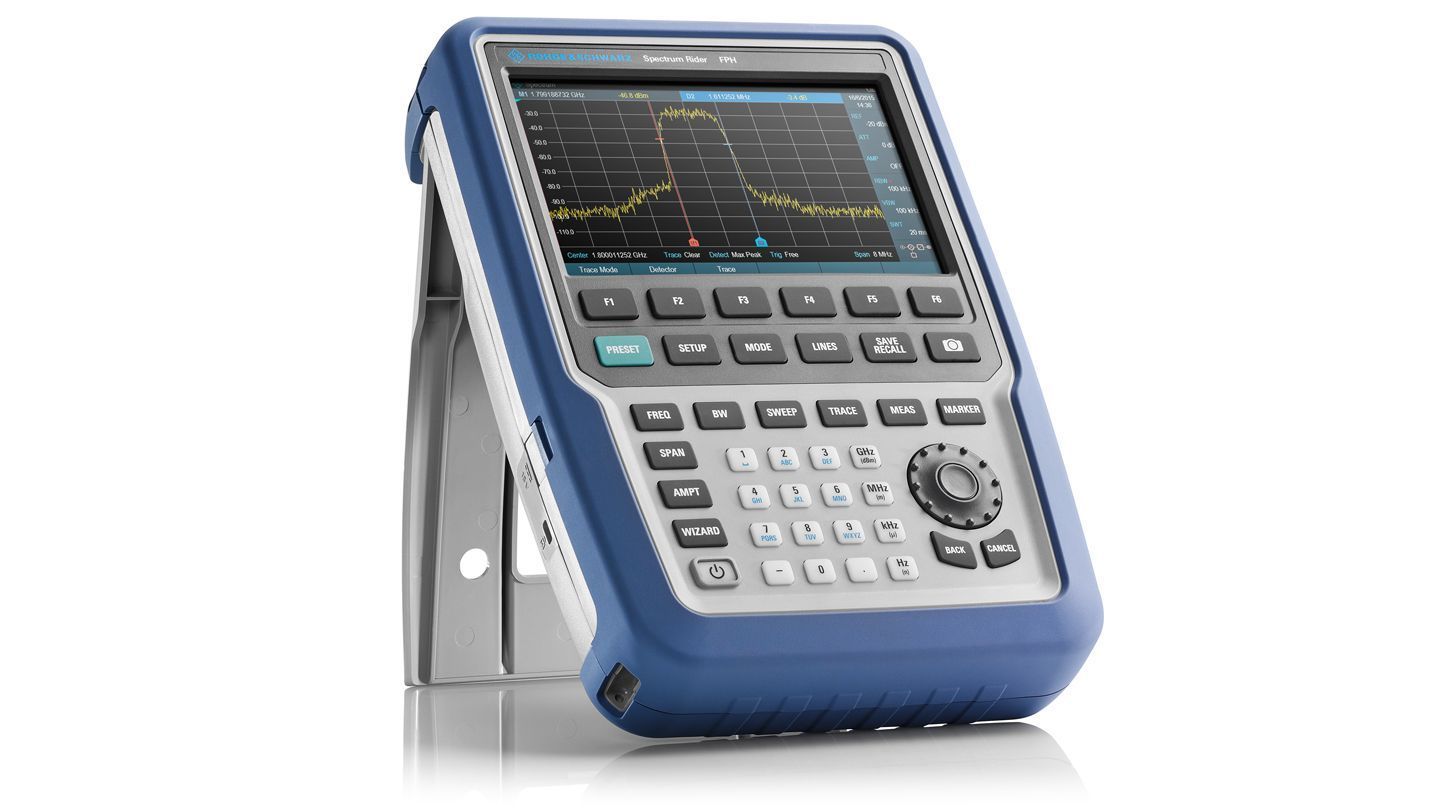

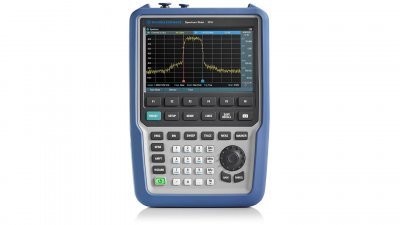

Портативный анализатор спектра Rohde&Schwarz FPH (1321.1111.02)
Анализатор спектра R&S®Spectrum Rider FPH предназначен для использования в полевых условиях и решения лабораторных задач как внутри, так и вне помещений. Небольшой вес, малые размеры и надежная конструкция обеспечивают легкость переноски анализатора. Заряда батареи хватает на весь рабочий день. Благодаря подсветке клавиш анализатор может быть использован даже в темноте, а яркий неотражающий дисплей обеспечивает высокий уровень читаемости визуальной информации при ярком солнечном свете. Большие кнопки и многофункциональный поворотный переключатель позволяют работать с прибором, не снимая перчаток. Прибор послужит надежным помощником даже в агрессивных и труднодоступных средах.
-
Диапазон частот базового блока FPH от 5 кГц до 2 ГГц; Верхняя предельная частота может быть увеличена до 3 или до 4 ГГц с помощью программного ключа;
Стабильные ВЧ-характеристики;
Идеально подходит для работы в полевых условиях:
-
до 8 часов работы от батареи;
масса 2,5 кг;
антибликовый дисплей;
подсветка клавиш;
быстрая загрузка;
ударопрочный брызгозащитный корпус.
Большой цветной сенсорный дисплей с возможностью управления с помощью стандартных жестов касания, привычных пользователям смартфонов;
Мастер измерений, поддерживающий различные режимы измерений, а также позволяющий сократить время установки параметров и предотвратить возникновение ошибок при конфигурации;
Функции и опции для различных сфер деятельности, таких как аэрокосмическая и оборонная промышленность, беспроводные системы связи, теле- и радиовещание, государственные органы, регулирующие использование радиочастотного спектра и образование;
Простота и экономичность обновлений всех опций с помощью программных ключевых кодов;
Стандартная гарантия три года (один год на батарею).
Уникальное сочетание скорости, компактности, небольшого веса, быстрой загрузки и самого продолжительного времени работы от батареи на рынке делают анализатор FPH идеальным решением для эксплуатации в полевых условиях и работы на высоте.
Анализатор спектра FPH удовлетворяет техническим требованиям на устойчивость к механическим нагрузкам MIL-PRF-28800F класс 2 для работы в неблагоприятных условиях. Отсутствие вентиляционных каналов и специальная защита всех интерфейсов и разъемов – предотвращает от попадания в прибор грязи и брызг. Прибор весит всего 2,5 кг (с учетом батареи), и может эксплуатироваться весь рабочий день - более 8 часов!!! без перезарядки или замены батареи.
Удобные органы управления - большие кнопки и поворотная ручка с функцией ввода позволяют работать с прибором вне помещений, не снимая перчаток. Результаты измерений отображаются на большом цветном дисплее диагональю 7 дюймов (18 см). Антибликовый дисплей с возможностью отображения в черно-белых цветах обеспечивает высокий уровень читаемости при ярком солнечном освещении. Для удобства работы в условиях недостаточного освещения можно включить подсветку клавиатуры.
Анализатор FPH отличается высокой гибкостью управления, как стандартным способом с помощью клавиш, так и посредством сенсорного экрана. Уникальный емкостный сенсорный экран анализатора позволяет задавать общие настройки, такие как центральная частота, полоса обзора и опорный уровень, а также управлять маркерами - с помощью жестов касания, привычных пользователям смартфонов.
Меню обзора конфигурации упрощает получение общего представления об основных настройках анализатора. В нем отображается вся последовательность измерений спектра в различных каскадах приемника наряду с ключевыми параметрами, которые оказывают влияние на измерения в каждом каскаде.
Протоколирование результатов может быть выполнено одним нажатием кнопки для получения снимков экрана, позволяющей сохранять графические файлы. Для сохранения большого объема данных можно воспользоваться флэш-накопителем USB или картой памяти microSD. Интерфейс пользователя доступен на одиннадцати языках: английском, немецком, корейском, японском, китайском, русском, итальянском, испанском, португальском, французском и венгерском. Все эти языки также поддерживаются удобной экранной клавиатурой.
Анализатор спектра FPH содержит широкий спектр стандартных функций, которые используются при решении повседневных задач спектрального анализа, среди которых: две спектральные кривые, шесть маркеров (абсолютные/относительные), маркер шума, демодуляция АМ/ЧМ аудиосигналов, ограничительные линии (тестирование по критерию годен/не годен), предустановленные таблицы каналов, дистанционное управление и частотомер. Доступны дополнительные измерительные приложения, которые могут быть с легкостью добавлены с помощью программных ключевых кодов, что избавляет от дополнительных расходов на установку и позволяет сэкономить время, затрачиваемое на обработку заказа, благодаря отсутствию необходимости в отправке прибора в сервисный центр для калибровки или регулировки.
Мастер настройки упрощает проведение измерений благодаря автоматизации тестовых последовательностей. Последовательность часто повторяющихся измерений выполняется быстро, просто и без ошибок. При подготовке измерительной процедуры специалист по измерениям (обычно централизованно для множества приборов) задает тестовые последовательности с помощью анализатора FPH и запущенного на ПК программного обеспечения R&S®Instrument View (входит в базовый комплект поставки). В сценарий могут быть добавлены изображения и письменные инструкции, которые оператор будет видеть на экране прибора при выполнении каждого шага. По завершении конфигурирования последовательности измерения ее можно инсталлировать в прибор. Находящемуся в поле оператору необходимо лишь запустить мастер измерений, выбрать нужную последовательность и следовать предварительно заданным инструкциям.
При установке программной опции FPH-K7 пользователь получает простой и удобный инструмент для анализа аналого-вых модуляций, позволяющий оценивать качество амплитудно и частотно-модулированных сигналов. При активации данного режима на дисплее прибора отображается осциллограмма модулирующего сигнала и такие параметры, как: мощность несущей, отстройка, глубина модуляции, девиация частоты, SINAD, THD (КНИ), и другое.
Для применений, требующих очень высокой точности измерения и регулировки уровней передаваемого сигнала, опция FPH-K9 позволяет использовать анализатор FPH для измерений мощности совместно с датчиками мощности серий NRP-Zxx и NRPххS/SN в диапазоне от –67 до +45 дБм на частотах до 110 ГГц. Результаты измерений выводятся на специализированном графическо-цифровом экране. Для подключения датчиков дополнительно необходимы соответствующие USB-адаптеры NRP-Z4 или NRP-ZKU. Опция FPH-K19 позволит быстро и просто получить результаты измерения канальной мощности при использовании встроенного измерителя мощности, с типовым значением точности измерения уровня 0,5 дБ, не используя внешние датчики мощности или режим анализатора спектра. Настраиваемая ширина канала от 100 кГц до 1 ГГц с диапазоном уровней мощности в пределах от –120 до +30 дБм.
Опция FPH-K29 в сочетании с широкополосными датчиками мощности семейства NRP-Z8x позволит проводить анализ мощности импульсных сигналов (наличие опции FPH-K9 также обязательно). Основные параметры импульса, такие как длительность, время нарастания/спада, коэффициент заполнения отображаются автоматически. Также можно воспользоваться функцией запуска и маркерами и выполнить масштабирование отображения импульсов.
Совместная работа анализатора спектра FPH с набором пробников ближнего поля HZ-15 является экономически эффективным средством при измерениях напряженности электромагнитного поля в ближней зоне или обнаружения источников эмиссии при анализе печатных плат, интегральных схем, кабелей и экранирующих оболочек. По-необходимости, для увеличения чувствительности, можно воспользоваться дополнительным предусилителем R&S®HZ-16.
Характеристики
Тип
|
Анализатор спектра портативный |
Мин. частота
|
5 кГц. |
Макс. частота
|
2 ГГц |
Параметр | Значение |
Диапазон частот | |
Базовый блок | от 5 кГц до 2 ГГц |
С опцией FPH-B3 | от 5 кГц до 3 ГГц |
С установленными опциями FPH-B3 и FPH-B4 | от 5 кГц до 4 ГГц |
Разрешение по частоте | 1 ГГц |
Полоса разрешения | от 1 Гц до 3 МГц в последовательности 1/3 |
Спектральная чистота, однополосный фазовый шум | |
f = 500 МГц | |
30 кГц | < – 88 дБн (1 Гц), тип. – 95 дБн (1 Гц) |
100 кГц | < – 98 дБн (1 Гц), тип. – 105 дБн (1 Гц) |
1 МГц | < – 118 дБн (1 Гц), тип. – 125 дБн (1 Гц) |
Средний уровень собственного шума (DANL) | |
ВЧ - ослабление 0 дБ, согласованная нагрузка 50 Ом, полоса разрешения RBW = 100 Гц, полоса видеофильтра VBW = 10 Гц, детектор sample, логарифмический масштаб, следящий генератор выключен, нормирование к 1 Гц | |
Частота | предусилитель выкл. |
от 1 до 10 МГц | < – 135 дБмВт, тип. – 142 дБмВт |
от 10 МГц до 1 ГГц | < – 142 дБмВт, тип. – 146 дБмВт |
от 1 до 4 ГГц | < – 140 дБмВт, тип. – 144 дБмВт |
Частота | предусилитель вкл. |
от 1 до 10 МГц | < – 150 дБмВт, тип. – 160 дБмВт |
от 10 МГц до 3 ГГц | < – 158 дБмВт, тип. – 163 дБмВт |
от 3 до 4 ГГц | < – 156 дБмВт, тип. – 161 дБмВт |
Точка пересечения третьего порядка (IP3) | |
Динамический диапазон без интермодуляционных искажений, уровень сигнала 2 × – 20 дБмВт, ВЧ - ослабление 0 дБ, ВЧ - предусилитель выкл. | |
f = 1 ГГц | +7 дБмВт (изм.) |
f = 2,4 ГГц | +10 дБмВт (изм.) |
Общая погрешность измерения | |
Доверительный уровень 95 %, от +20 до +30 °C, СШ > 16 дБ, от 0 до – 50 дБ ниже опорного уровня, автоматическое ВЧ-ослабление | |
10 МГц ≤ f ≤ 4 ГГц | < 1,25 дБ, тип. 0,5 дБ |
Общие характеристики | |
Дисплей | WVGA, разрешение 800 × 480 пикселей |
Аккумуляторная батарея | Литий-ионный аккумулятор 72 Вт·ч, 11,25 В |
Время работы от новой, полностью заряженной батареи | 8 ч |
Габариты (Ш × В × Г) | 202 мм × 294 мм × 76 мм |
Масса | 2,5 кг |
№ | Наименование | Количество |
1 | Портативный анализатор спектра FPH, от 5 кГ ц до 2 ГГц | 1 |
2 | Литий-ионная аккумуляторная батарея | 1 |
3 | Кабель USB | 1 |
4 | Блок питания от сети переменного тока с адаптерами для ЕС | 1 |
5 | Компакт-диск с ПО и документацией | 1 |
6 | Краткое руководство | 1 |
7 | Боковой ремень | 1 |
