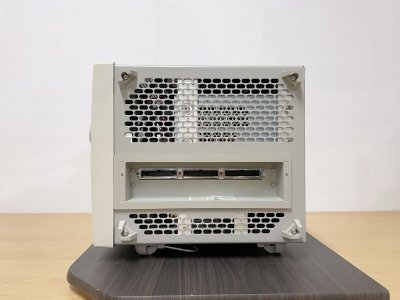

Портативный логический анализатор Agilent 16803A (демонстрационный)
Портативный логический анализатор Agilent 16803A - это высокоточное устройство, обладающее рядом уникальных функций. Одной из главных особенностей данного анализатора является его разрешающая способность, которая составляет всего 250 пикосекунд (пс). Это позволяет быстро и точно обнаруживать даже самые незначительные нарушения временных соотношений, не требуя использования двойного набора пробников.

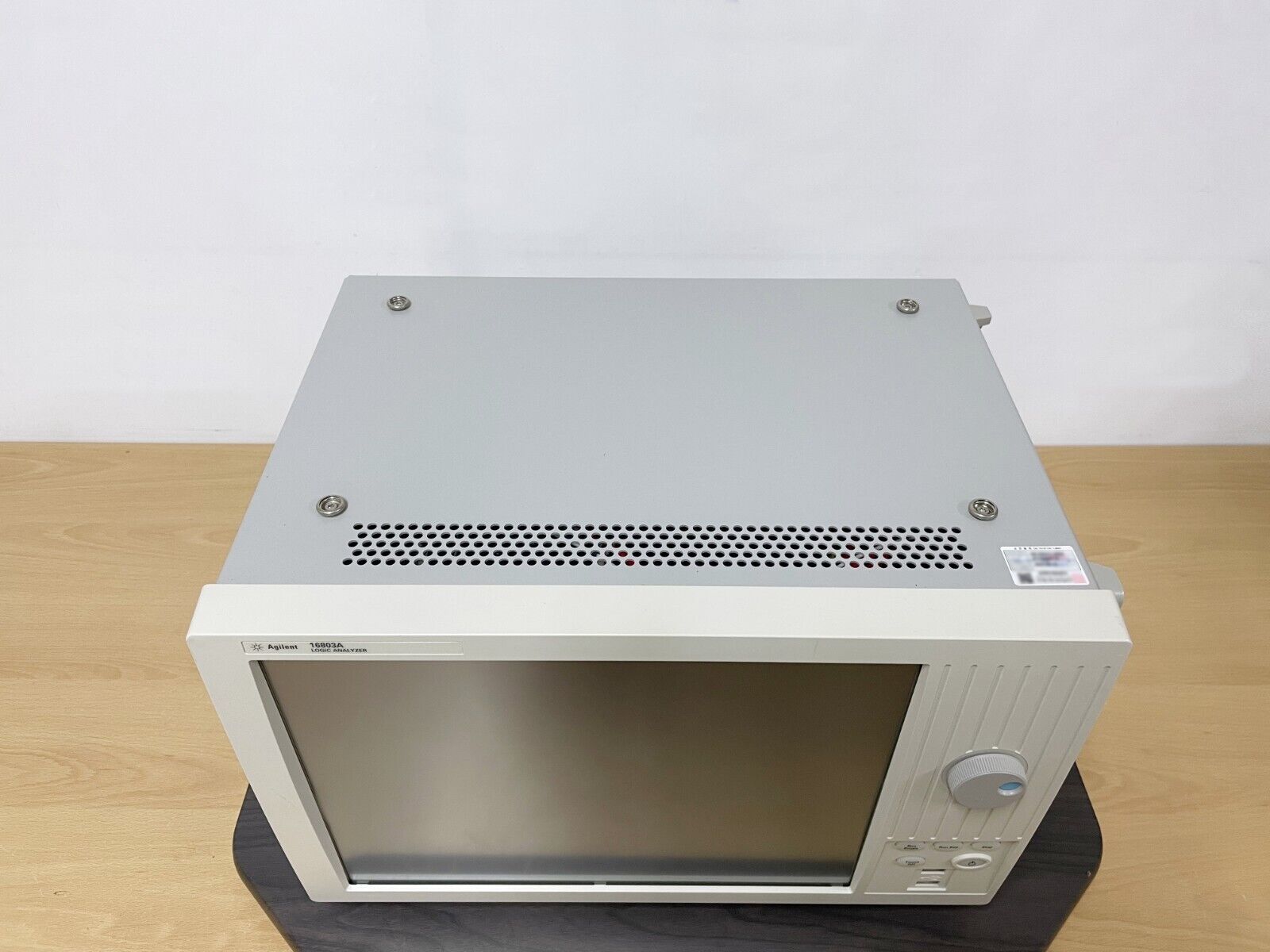

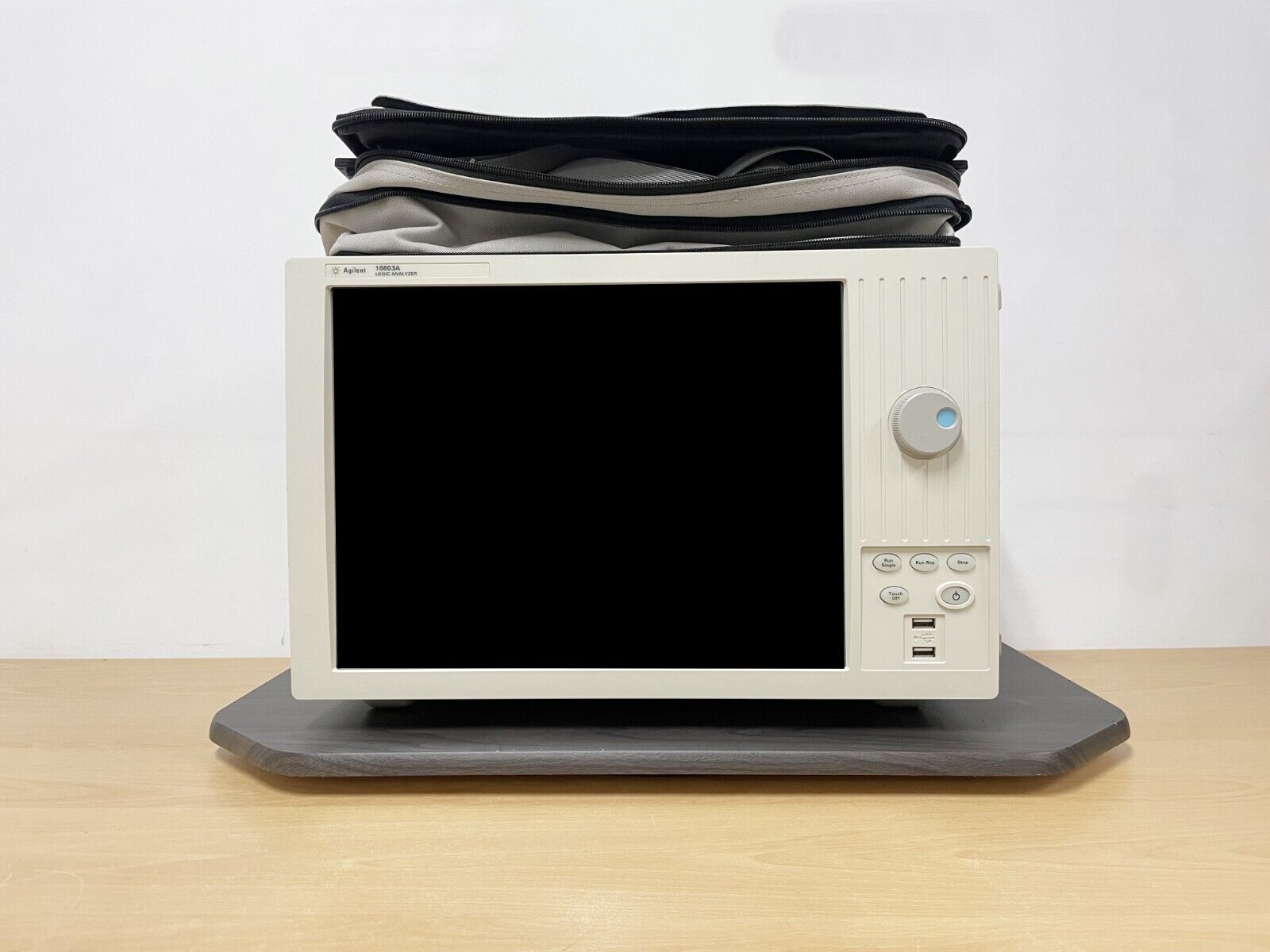

Анализатор Agilent 16803A оснащен большим 15 дюймовым экраном, что облегчает навигацию и просмотр данных. Сенсорный экран (опционально) позволяет еще больше ускорить эти процессы. Программа View Scope коррелирует данные измерений логического анализатора и осциллографа во времени, упрощая поиск и устранение неисправностей в аналоговых и цифровых системах. Прибор доступен в нескольких моделях, которые различаются количеством каналов (34-204), объемом памяти (до 32 MB) и наличием генераторов кодов.
Все модели поддерживают широкий спектр опций, таких как динамический пробник FPGA, цифровой векторного анализ и совместимость с различными процессорами и интерфейсами. Портативный логический анализатор Agilent 16803A оборудован функциями, которые позволяют точно измерять высокоточные временные параметры.
Одной из этих функций является функция “Timing Zoom”, которая обеспечивает высокоскоростное получение данных до 4 ГГц в формате АЦП, сохраняя результаты в отдельном хранилище объемом 64 кБ. Это позволяет своевременно обнаруживать даже наиболее тонкие нарушения временных параметров. К тому же, анализатор имеет глубокую память, которую можно увеличить до 32 МБ, обеспечивая возможность обнаружения аномалий в больших временных интервалах. Это делает его идеальным инструментом для анализа и отладки сложных цифровых систем.
Важным преимуществом Agilent 16803A является возможность его апгрейда. Конфигурацию анализатора можно подобрать под текущие потребности, а в дальнейшем модернизировать его без замены всего устройства. Анализаторы серии 16800A поддерживают независимый апгрейд глубины памяти и скорости сбора данных, что делает их гибкими и адаптивными к изменениям требований к тестированию. Также анализатор оснащен функцией Eye Finder, которая упрощает измерение сигналов синхронных шин.

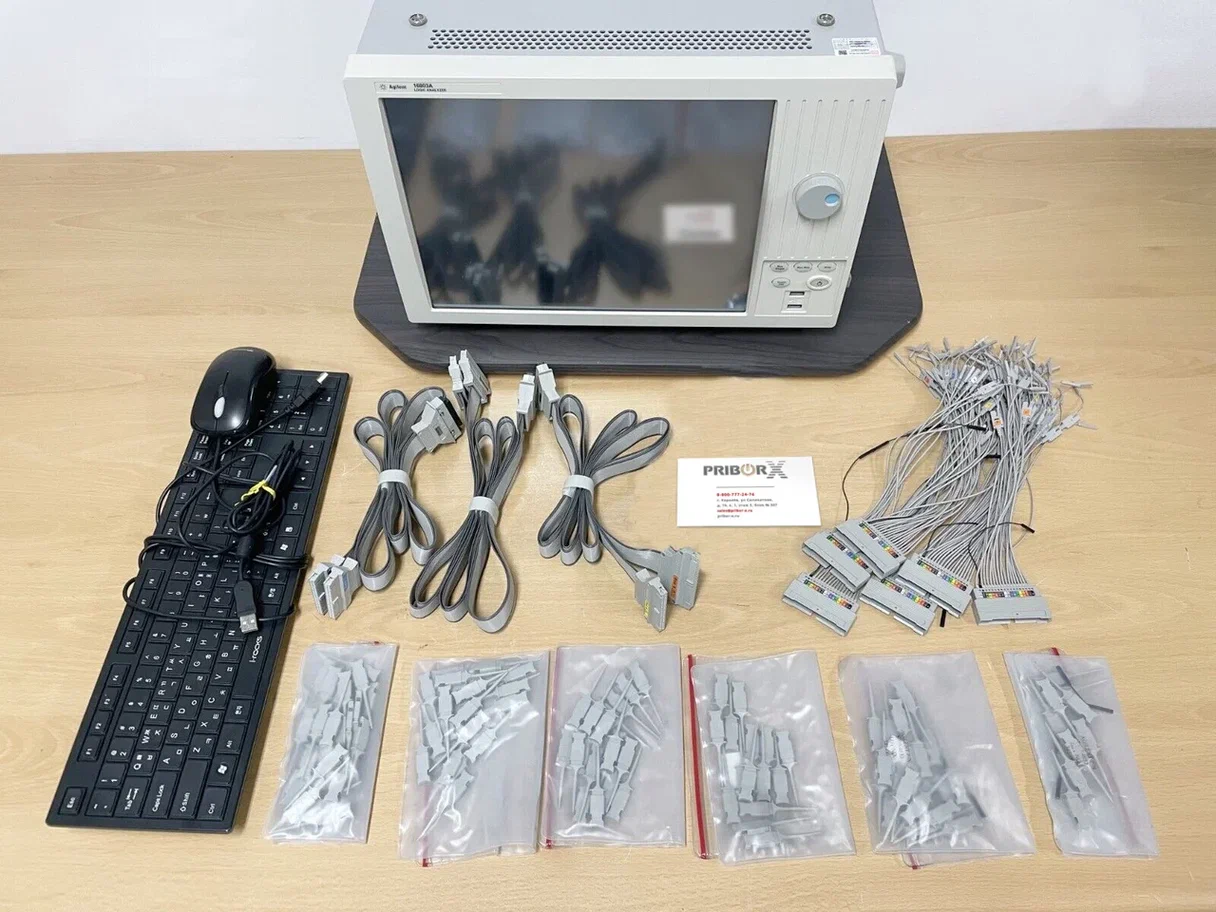

В нашем магазине вы можете купить Портативный логический анализатор Agilent 16803A - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.
Характеристики
Тип
|
Логический анализатор |
Технические характеристики логического анализатора Agilent 16803А:
Число каналов логического анализатора |
102 |
Функция Timing Zoom |
4 ГГц (250 пс), 64 К |
Макс. частота сбора данных при анализе временных диаграмм (АВД), все каналы/половина каналов |
500 МГц (2,0 нс)/ |
1,0 ГГц (1,0 нс) |
|
Максимальная частота внешнего тактового сигнала в режиме анализа логических состояний (АЛС) |
450 МГц с опцией 500 |
250 МГц с опцией 250 |
|
Максимальная частота передачи данных при анализе логических состояний (АЛС) |
500 Мбит/с с опцией 500 |
250 Мбит/с с опцией 250 |
|
Максимальная глубина памяти |
1 М с опцией 001 |
4 М с опцией 004 |
|
16 М с опцией 016 |
|
32 М с опцией 032 |
|
Поддерживаемые виды сигналов |
несимметричные |
Авт. настройка порогового уровня/позиции сбора данных Глазковые диаграммы одновременно по всем каналам |
+ |

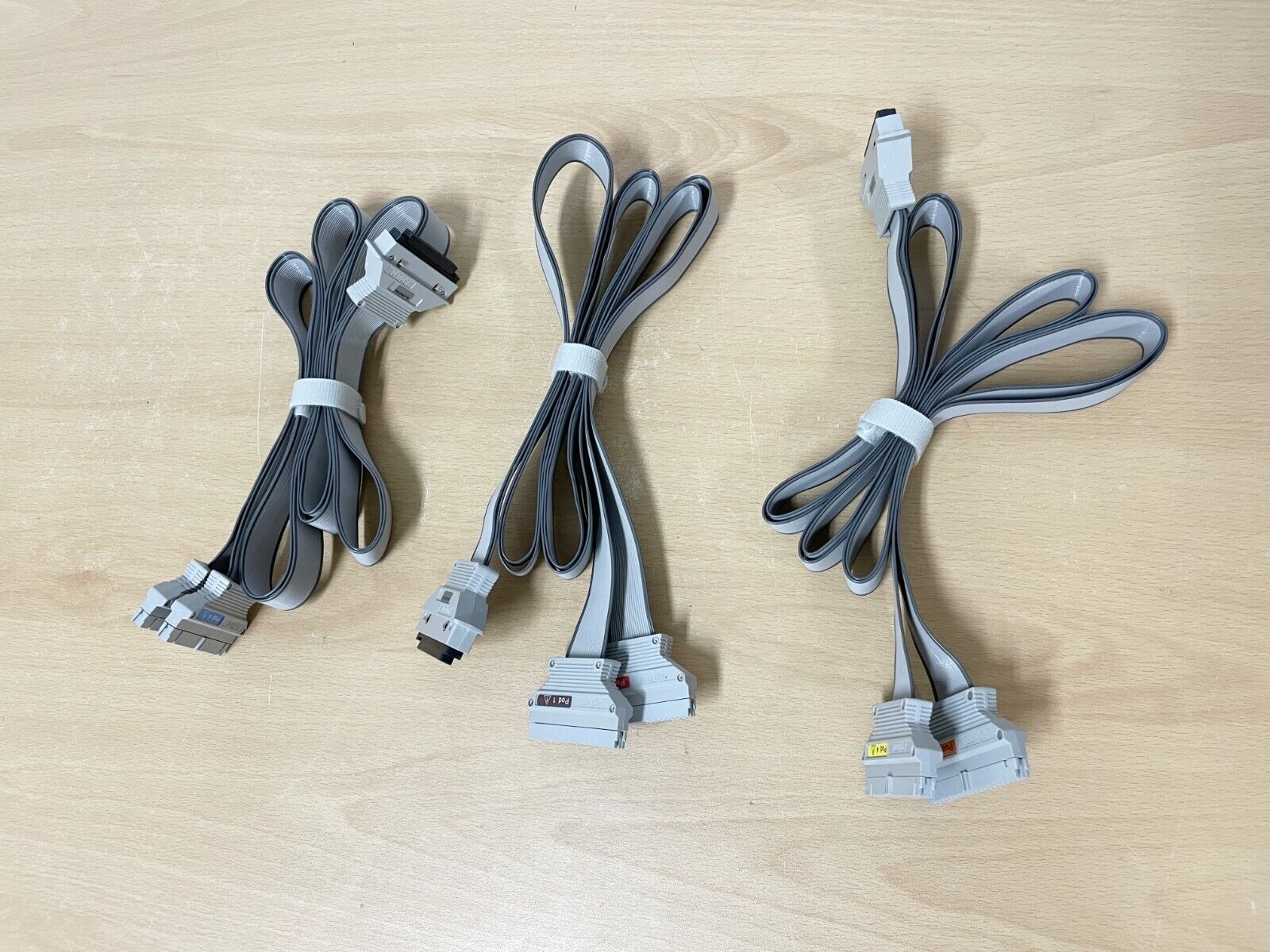

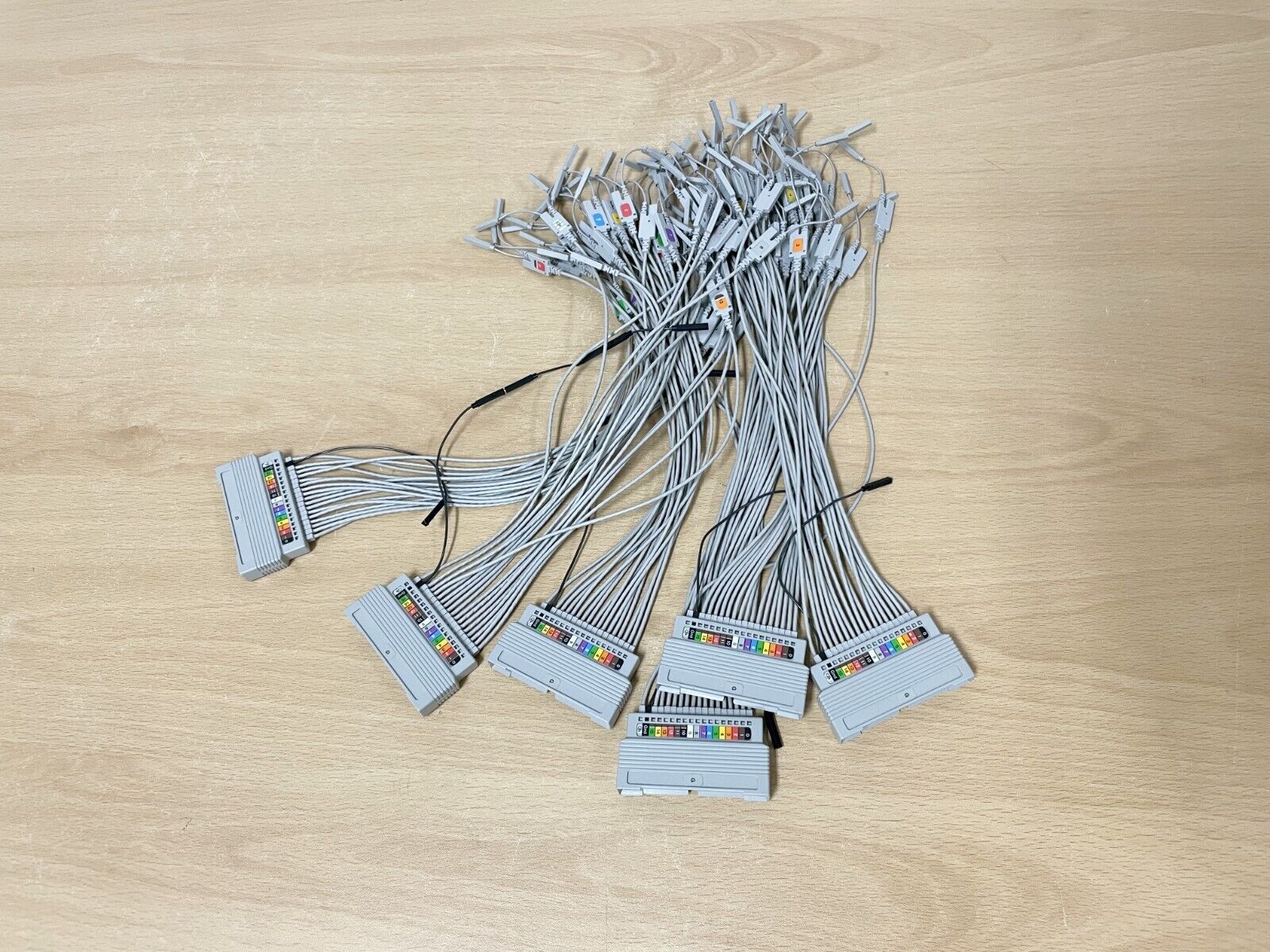

Подключение пробников |
40-контактный кабельный соединитель |
Частота дискретизации (сбора данных) АВД |
4 ГГц (250 пс) |
Погрешность измерения временных интервалов в пределах одной пары устройств подключения между парами устройств подключения |
± (1,0 нс +0,01% от отсчета временного интервала) |
± (1,75 нс +0,01% от отсчета временного интервала) |
|
Напряжение порогового уровня |
от -5 В до 5 В (изменение с шагом 10 мВ) |
Погрешность установки порогового уровня |
± 50 мВ + 1% от установленного значения |
|
