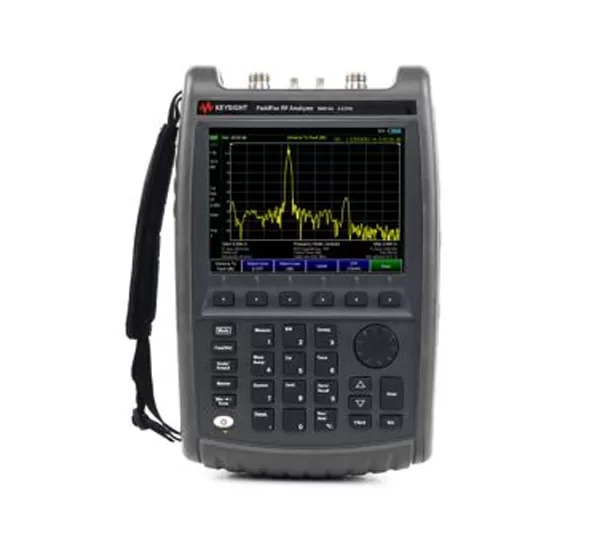

Портативный ВЧ-анализатор FieldFox Keysight N9914A
Портативный ВЧ-анализатор FieldFox Keysight N9914A — это универсальный прибор, который предназначен для измерения различных параметров высокочастотных сигналов. Он обладает широким диапазоном частот до 6,5 ГГц и может использоваться в различных областях, таких как телекоммуникации, радиолокация, аэрокосмическая промышленность и другие.
Портативный ВЧ-анализатор FieldFox Keysight N9914A — это универсальный прибор, который предназначен для измерения различных параметров высокочастотных сигналов. Он обладает широким диапазоном частот до 6,5 ГГц и может использоваться в различных областях, таких как телекоммуникации, радиолокация, аэрокосмическая промышленность и другие.
FieldFox Keysight N9914A имеет стандартную конфигурацию, которая включает анализатор антенно-фидерных устройств. Однако он также может быть дополнен опциями векторного анализатора цепей, анализатора спектра, измерителя мощности, векторного вольтметра и другими функциями. Это делает прибор универсальным инструментом для решения различных задач.
Одной из особенностей FieldFox Keysight N9914A является возможность одновременного измерения расстояния до неоднородности и параметров отражения. Это позволяет получить более полную картину о состоянии исследуемого объекта.
Ещё одной важной функцией прибора является одновременное измерение всех четырёх S-параметров. Это позволяет точно определить характеристики исследуемых устройств и систем. Функция QuickCal упрощает процесс калибровки прибора. Это экономит время и усилия оператора, а также повышает точность измерений.
Характеристики
Тип
|
ВЧ-анализатор |
Макс. частота
|
6,5 ГГц |
Внесен в Госреестр |
Да |
Максимальная частота |
6,5 ГГц |
Начальная частота (анализатор АФУ / ВАЦ) |
30 кГц |
Начальная частота анализатора спектра |
5 кГц |
Динамический диапазон |
95 дБ |
Выходная мощность |
-1 дБм |
Зашумленность графика |
0,004 дБ СКЗ |
Количество встроенных портов |
2 порта |
Максимальная скорость (201 точка, 1 развертка) |
210 мс |
Тип прибора |
Комбинированный анализатор |
Приложения |
· Измерение S-параметров · Измерение расстояния до неоднородности · Балансировка кабелей · Обратные потери · Вносимые потери / Коэф. усиления · Interference Analysis · Power Measurements |
Компоненты |
· Кабели · Антенны · Усилители · Фильтры · Устройства кабельного ТВ, 75 Ом |
Дополнительные возможности, связанные с АФУ/ВАЦ |
· QuickCal (сокращенный вариант) · Векторный вольтметр · Измерение S-параметров смешанного режима · Измерения параметров кабелей методом TDR |
Дополнительные функции анализатора сигналов |
· Встроенный измеритель мощности · Анализ передачи на большое расстояние (ERTA) |
Системные возможности |
· Встроенный источник постоянного напряжения · Приемник GPS (встроенный или внешний) |
Измерение мощности с помощью USB-измерителя |
· Непрерывная генерация сигналов/режим свипирования · Сдвиг частоты · Анализ ВЧ-импульсов датчиком пиковой мощности |
Диапазон ослабления аттенюатора (стандарт. компл.) |
30 дБ |
Шаг ослабления аттенюатора (стандарт. компл.) |
5 дБ |
Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц |
- |
Средний уровень собственных шумов (1 ГГц) |
-155 дБм |
Максимальная полоса анализа / пропускания |
- |
Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц |
-113 дБн/Гц |
Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц |
-111 дБн/Гц |
Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц |
- |
Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц |
+15 дБм |
Наличие измерительных приложений |
Да |
Суммарная погрешность уровня сигнала / измерения |
±0,5 дБ |
Опции расширения полосы анализа |
5 МГц |
Опции расширения диапазона частот |
- |
Уровень производительности |
◆◆◆◇◇◇ |
Приложения для сотовой связи |
- |
Приложения для цифрового видео |
- |
Приложения общего назначения |
· AM/FM - настройка на сигнал и режим прослушивания · Анализ антенно-фидерных устройств · Измерение напряженности поля · Обеспечение совместимости по кодам SCPI · Измерение спектрограммы · Тестирование по методу «воздействие-отклик» |
Приложения для систем беспроводной связи |
- |
Ручные |
Да |
- Адаптер для питания от сети переменного тока
- Кабель питания
- Аккумуляторная батарея
- Кабель для подключения к локальной сети LAN
- Сумка с ремнями для переноски прибора за спиной или на плече
- Краткое справочное руководство и руководство пользователя
