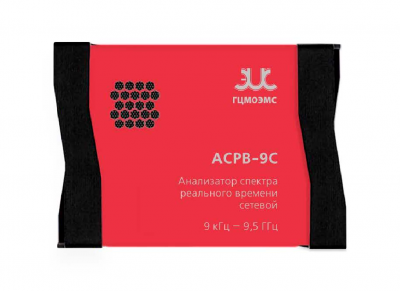

Приемник/анализатор спектра реального времени ACPB-9С с полосой 9,5 ГГц
Приемник/анализатор спектра реального времени ACPB-9C с полосой до 9,5 ГГц — это высокоточный прибор для анализа радиочастотных сигналов, который обеспечивает мощные возможности для мониторинга и диагностики в самых разных частотных диапазонах. Этот анализатор подходит для использования в лабораториях, промышленных условиях и на открытом воздухе благодаря своим компактным размерам, портативности и широкой функциональности.
Приемник/анализатор спектра реального времени ACPB-9C с полосой до 9,5 ГГц — это высокоточный прибор для анализа радиочастотных сигналов, который обеспечивает мощные возможности для мониторинга и диагностики в самых разных частотных диапазонах. Этот анализатор подходит для использования в лабораториях, промышленных условиях и на открытом воздухе благодаря своим компактным размерам, портативности и широкой функциональности.
Основные характеристики:
Диапазон частот от 9 кГц до 9,5 ГГц. Такой широкий диапазон позволяет устройству охватывать практически все радиочастотные спектры, используемые в современных системах связи. Это делает ACPB-9C универсальным инструментом для работы с разными технологиями, включая мобильные сети, спутниковую связь, беспроводные системы и радиосистемы.
Супергетеродинный цифровой приёмник с 14-сегментным фильтром-преселектором. Использование супергетеродинного приёмника в сочетании с многоступенчатым фильтром-преселектором обеспечивает высокую точность и избирательность при приёме сигнала, что минимизирует помехи от внеполосных сигналов и улучшает качество анализа спектра.
Типовое подавление зеркального канала >90 дБ и подавление помех на промежуточной частоте (ПЧ) >90 дБ. Эти параметры свидетельствуют о высоком уровне защиты от паразитных сигналов, что позволяет анализатору работать даже в сложных радиочастотных условиях с высоким уровнем помех. Это особенно важно для точных измерений и анализа в реальных средах эксплуатации, где могут присутствовать мощные сигналы побочных частот.
Полоса анализа 100 МГц с регулируемой частотой дискретизации. Широкая полоса анализа позволяет одновременно контролировать и оценивать большой участок спектра, что ускоряет процесс анализа и обнаружения сигналов. Регулируемая частота дискретизации обеспечивает гибкость в настройке прибора для различных задач, включая повышенную детализацию или быструю обработку сигналов.
Скорость развёртки спектра 330,9 ГГц/с. Высокая скорость сканирования спектра означает, что устройство способно эффективно обнаруживать кратковременные сигналы или импульсные помехи, что особенно важно в средах с высокой динамикой изменений частотного спектра.
Цифровая обработка сигналов на основе технологии ПЛИС (FPGA). Программируемые логические устройства (FPGA) обеспечивают высокую скорость и точность обработки данных в реальном времени. Это даёт анализатору преимущество в обработке больших объёмов данных с минимальной задержкой, что особенно критично для мониторинга и анализа сложных сигналов.
Масса и габариты. ACPB-9C имеет массу 645 г и размеры 167 × 117 × 28 мм, что делает его удобным для переноски и использования в полевых условиях. Его портативность позволяет применять устройство в разнообразных ситуациях, от лабораторных тестов до использования в промышленных или удалённых локациях.
Интерфейс Ethernet 1000M/100M. Поддержка гигабитного Ethernet-интерфейса обеспечивает быструю передачу данных с анализатора на компьютер или сервер, что особенно важно для удалённого мониторинга и обработки информации в режиме реального времени.
Встроенная многомодовая ГНСС. Многомодовая система глобального позиционирования обеспечивает точное определение координат (широта, долгота) и временные метки с использованием сигнала 1PPS. Это важно для задач, связанных с геолокацией источников радиосигналов или синхронизацией данных.
Интерфейсы API и графический интерфейс SAStudio4. Анализатор поддерживает высокую степень интеграции с программными системами через API, что позволяет легко встраивать его в автоматизированные системы мониторинга. Программное обеспечение SAStudio4 предоставляет пользователю удобный графический интерфейс для работы с устройством и визуализации данных спектра.
Совместимость с процессорами ARM и x86, операционными системами Linux и Windows. Это обеспечивает гибкость при выборе аппаратной и программной платформы, что делает ACPB-9C доступным для использования на самых разных устройствах и платформах.
Диапазон рабочих температур от -20 °C до 70 °C (с опцией расширения до -40 °C и до +85 °C). Широкий диапазон рабочих температур делает анализатор пригодным для использования в экстремальных климатических условиях, что особенно полезно для работы в полевых условиях или на промышленных объектах.
Встроенный термостатированный генератор (OCXO) с привязкой к ГНСС (опция). Термостатированный кварцевый генератор (OCXO) обеспечивает высокую стабильность частоты, что важно для точных измерений в условиях значительных колебаний температуры.
Встроенный модуль передачи данных 4G (опция). Это опциональное дополнение позволяет передавать данные через сотовую сеть, что упрощает удалённый мониторинг и анализ в полевых условиях, где доступ к традиционным сетям может быть ограничен.
Срок поставки: 10 недель
Характеристики
Тип
|
Приемник/анализатор спектра |
Мин. частота
|
9 кГц |
Макс. частота
|
9,5 ГГц |
Мин. полоса пропускания
|
9 кГц |
Макс. полоса пропускания
|
9,5 ГГц |
Частота | ||||
Диапазон частот | 9 кГц — 9,5 ГГц | |||
Начальная погрешность установки частоты | < 1 x 10-6, поддержка ручной корректировки программы | |||
Опорный генератор | Внутренний или внешний, программно-управляемое переключение Старение внутреннего термокомпенсированного кварцевого генератора (TCXO) < 1 м. д./год, дрейф температуры < 1 x 10-6 | |||
Чистота спектра | ||||
Однополосный фазовый шум | дБн/Гц | |||
Несущая частота | 1 ГГц | 3 ГГц | 6 ГГц | 9 ГГц |
1 кГц | -95,2 | -96,6 | -93,9 | -91,5 |
10 кГц | -101,6 | -102,6 | -101,6 | -98,5 |
100 кГц | -100,6 | -103,9 | -103,2 | -99,7 |
1 МГц | -120,9 | -121,8 | -120,3 | -116,2 |
10 МГц | -134,2 | -133,5 | -134,2 | -131,4 |
Остаточный отклик подавление помех отключено дБмВт Полоса разрешения (RBW) = 1 кГц Пиковый детектор положительных сигналов | Диапазон частот | R. L. = 0 дБмВт | R. L. = -20 дБмВт | R. L. = -50 дБмВт |
9 кГц — 1,0 ГГц | < -83 | < -110 | < -120 | |
1,0 ГГц — 3,0 ГГц | < -83 | < -92 | < -120 | |
3,0 ГГц — 9,5 ГГц | < -90 | < -100 | < -130 | |
Подавление радиопомех от зеркального канала | 100 кГц — 3,0 ГГц | > +90 дБн (подавление помех отключено), > +90 дБн (подавление помех включено) | ||
3,0 ГГц — 9,5 ГГц | > +60 дБн (подавление помех отключено), > +90 дБн (подавление помех включено) | |||
Подавление ПЧ (R. L. = 0 дБ) | > +90 дБн (подавление помех включено), > +80 дБн (подавление помех отключено) | |||
Помехи, связанные с гетеродином | < -65 дБн (смещение центральной частоты ± (N/M) x 125 МГц, N/M = 1, 2, 3, 4, 5…) | |||
Ложные сигналы на входе | < -75 дБн (подавление помех включено), < -50 дБн (подавление помех отключено) | |||
Линейность | ||||
IIP3 дБмВт Шаг 2 MГц -6 дБFs/тон | 1 ГГц | 3 ГГц | 9 ГГц | |
R. L. = +20 дБмВт | 48,1 | 45,1 | 40,5 | |
R. L. = 0 дБмВт | 26,7 | 23,5 | 21,2 | |
R. L. = -20 дБмВт | 5,1 | 2,6 | -0,9 | |
R. L. = -50 дБмВт | -21,2 | -22,6 | -22,9 | |
Обработка сигналов | ||||
Полоса анализа | Максимум 100 MГц, коэффициент децимации 1 | |||
Синфазно-квадратурные данные (IQ) | 122,88 Мвыб/с, программная настройка 120 Мвыб/с — 125 Мвыб/с, шаг 1 Гц Коэффициент децимации: 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 на основе ПЛИС, всего 13 градаций, АЦП 14/12 бит с обработкой ЦОС и выходом шириной 8/16/32 бит | |||
Ёмкость запоминающего устройства | Объём встроенной памяти 128 Мбайт | |||
Поддерживает непрерывное и бесперебойное хранение данных, если скорость генерации данных меньше пропускной способности шины, а ёмкость ЗУ ограничена только ёмкостью жёсткого диска | ||||
Отклик к сигналу внешнего запуска | Максимальная частота отклика 500 раз/с | |||
Аналоговый выход ПЧ | Поддерживает 307,2 МГц ± 50 МГц | |||
Амплитуда | ||||
Максимальная безопасная входная мощность (CW) | +23 дБмВт | 50 МГц — 9.5 ГГц предусилитель выключен (оп. уровень (R. L.) ≥ 0 дБмВт) | ||
+10 дБмВт | 100 кГц — 50 МГц или предусилитель включён (оп. уровень (R. L.) < 0 дБмВт) | |||
Максимальное напряжение | ±12 В постоянного тока | |||
Диапазон отображения | Средний уровень собственных шумов (DANL) — +23 дБмВт | |||
Погрешность амплитуды | ± 2,0 дБ | |||
Пульсация спектра в полосе пропускания ПЧ | ± 2,0 дБ (аналоговая полоса пропускания по ПЧ 100 МГц) | |||
Опорный уровень (R. L.) | –50 дБмВт — +23 дБмВт | |||
РЧ-предусилители | Преобразователи частоты (частота ≥ 50 MГц) оборудованы предусилителем, который можно настроить на автоматическое включение или принудительное выключение | |||
Средний уровень собственных шумов (DANL) дБмВт/Гц Полоса разрешения (RBW) = 10 кГц Детектор среднеквадратичного (RMS) значения сигнала | Диапазон частот | R. L. = 0 дБмВт (коэффициент усиления ПЧ = 2) | R. L. = –20 дБмВт (коэффициент усиления ПЧ = 2) | R. L. = –50 дБмВт (коэффициент усиления ПЧ = 2) |
9 кГц | -90,1 | -105,7 | -115,6 | |
1 МГц — 100 МГц | -134,2 | -146,3 | -150,9 | |
100 МГц — 3.0 ГГц | -131 | -145,7 | -165,1 | |
3,0 ГГц — 6,0 ГГц | -136,2 | -150,2 | -164,6 | |
6,0 ГГц — 9,5 ГГц | -135,4 | -148,9 | -157,4 | |
Стандартный анализ спектра | ||||
Детектор линии развёртки | Положительный пиковый, отрицательный пиковый, среднеквадратичный, нормальный, выборки | |||
Полоса разрешения (RBW) | 1 Гц — 10 МГц | |||
Полоса видеосигнала (VBW) | 1 Гц — 10 МГц | |||
Операции над графиками | Очистка и запись, удержание максимального/минимального значений, усреднённые значения, стоп-кадр | |||
Представление данных | ПО SAStudio4 предоставляет обычный спектр, частотно-временную диаграмму (спектрограмму) и статистические данные | |||
Измерения | Фазовый шум, уровень мощности канала, ширина занимаемой полосы частот, ширина полосы пропускания X дБ, подавление сигнала соседнего канала, интермодуляция третьего порядка (IM3) | |||
Скорость развёртки — Стандартный анализ спектра | 330,9 ГГц/с | ПЛИС | RBW ≥ 1 МГц, окно Блэкмана-Натталла, подавление шумов: шунтирование | |
150,2 ГГц/с | ПЛИС | RBW = 250 кГц, окно Блэкмана-Натталла, подавление шумов: стандартное | ||
72,4 ГГц/с | ПЛИС | RBW = 30 кГц, окно Блэкмана-Натталла, подавление шумов: шунтирование | ||
2,7 ГГц/с | ЦПУ | RBW = 1 кГц, окно Блэкмана-Натталла, подавление шумов: шунтирование | ||
Анализ данных / Нулевой диапазон измерения | ||||
Максимальное разрешение по времени | 16 нс | |||
Максимальная полоса анализа | 100 MГц | |||
Режимы детектирования | Положительный пиковый, выборки, средних значений, среднеквадратичный | |||
Анализ спектра в реальном времени | ||||
БПФ-анализ (FFT) | Реализован механизм БПФ в формате с плавающей запятой на основе ПЛИС Поддерживается сжатие частоты воспроизведения кадров и детектирование линии развёртки Между кадрами БПФ не допускается разрывов или перекрытий | |||
Частота обновления БПФ = 10 ^ 9 нс/(N x D x 8 нс); POI (вероятность захвата сигналов) = 2 x N x D x 8 нс N — количество точек БПФ (1024, 512, 256, 128, 64, 32), а D — коэффициент децимации (1, 2, 4, 8...) | ||||
Типовые настройки | Частота обновления данных БПФ | POI (вероятность захвата сигналов) | ||
N = 1024, D = 1 | 122 070 раз/с | 16,384 мкс | ||
N = 32, D = 1 | 3 906 250 раз/с | 0,512 мкс | ||
Полоса анализа в реальном времени | 100 МГц | |||
Оконная функция | Окно Блэкмана-Натталла, окно с плоской вершиной | |||
Полоса разрешения (RBW) | 14,73 МГц — 3,59 кГц (окно с плоской вершиной); 7,81 МГц — 1,90 кГц (окно Блэкмана-Натталла); 13 градаций для каждого типа окна | |||
Разрешение по амплитуде | 0,75 дБ | |||
Общие характеристики | ||||
Входы и выходы | Источник питания | Тип-C (1) PD (QC 3.0) 12 В, 2 А или 9 В, 2 А | ||
Данные | RJ-45 1000 МБит/с x1, 100 МБит/с x1 | |||
Вход РЧ-сигнала | SMA (F), входной импеданс 50 Ом | |||
Вход внешних опорных тактовых сигналов | MMCX (F)(1), амплитуда ≥ 1,5 В пик-пик, входной импеданс 330 Ом | |||
Выход внешних опорных тактовых сигналов | Встроенный в плату MUXIO, 3,3 В КМОП, программируемое включение/ выключение | |||
Вход внешнего запуска | MMCX (F)(2), 3,3 В КМОП, высокоомный | |||
Выход внешнего запуска | MMCX (F)(3), 3,3 В КМОП | |||
Аналоговый выход ПЧ | MMCX (F)(4), максимальная выходная мощность — +25 дБмВт, импеданс 50 Ом | |||
Антенна ГНСС | MMCX (F)(5) | |||
Антенна 4G | MMCX (F)(6) | |||
USB 2.0 общего назначения | Тип-C (2) | |||
Потребляемая мощность | Пиковая 16 Вт, типовая 13 Вт | |||
Температура эксплуатации | 0 — +60 °С (стандартный температурный класс) | |||
–20 — +70 °С (опция расширенного диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят) | ||||
–40 — +70 °С (опция широкого диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят) | ||||
Температура хранения | –20 — +70 °С (стандартно) | |||
–40 — +85 °С (опция широкого диапазона температурных классов с широким диапазоном температур, пластмассовый корпус и вентилятор в комплект не входят) | ||||
Масса и габариты | Габариты: 167 x 117 x 28 мм, масса: 645 г (с учётом защитного футляра и конструктивных элементов, а также длины разъёма) |
Код | Опция | Пояснение | ||
О1 | Встроенный термостатированный кварцевый генератор (OCXO) опорных импульсов (аппаратная опция) | Обеспечение большей стабильности генератора опорных импульсов по сравнению со стандартной конфигурацией, с температурным дрейфом < 0,2 х 10-6 и увеличением общего энергопотребления на 0,8 Вт | ||
ИО3 | Встроенный термостатированный кварцевый генератор (OCXO) опорных импульсов с привязкой к ГНСС (аппаратная опция) | Обеспечивает связь генератора опорных импульсов и 1 внешнего источника питания с ГНСС, что увеличивает общее энергопотребление на 1,1 Вт | ||
О6 | Встроенный высококлассный ГНСС (аппаратная опция) | Обеспечение улучшенных возможностей позиционирования и синхронизации | ||
О9 | Встроенный модуль передачи данных 4G (аппаратная опция) | Обеспечивает физическое подключение к сети 4G | ||
Т | Расширенный температурный диапазон | Расширение рабочей температуры до -40 — +50 °C |
- Анализатор спектра
- Флеш-накопитель
- Кабеля USB 3.0 2шт
- Блок питания
