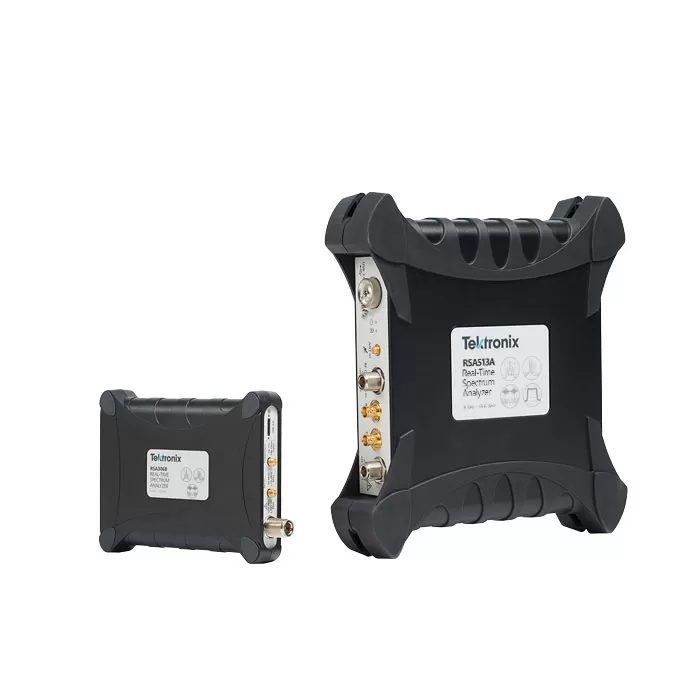

USB анализатор спектра RSA513A

Госреестр

Артикул: x-14261

Анализатор спектра реального времени серии RSA500 разработан для инженеров, занимающихся мониторингом спектра и поиском помех, а также для обслуживающего персонала сетей беспроводной связи, выполняющего поиск источников помех, профилактическое обслуживание сети и составление отчетов по результатам измерений.

Подробнее

4 397 545 руб./шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

USB анализатор спектра RSA513A представляет собой высокопроизводительный прибор, предназначенный для анализа спектра радиочастот в широком диапазоне от 9 кГц до 13,6 ГГц. Этот прибор обладает рядом уникальных функций и возможностей, которые делают его незаменимым инструментом для специалистов в области телекоммуникаций, электроники, производства и научных исследований.

Одной из ключевых особенностей USB анализатора спектра RSA513A является его способность работать в широком диапазоне частот от 9 кГц до 13,6 ГГц. Это позволяет удовлетворить самые различные потребности в анализе, включая исследование радиочастотного спектра, поиск источников помех и управление по сети.

Полоса пропускания 40 МГц обеспечивает анализ захвата переходных процессов и векторный анализ в реальном масштабе времени. Это позволяет получать детальные и точные данные о характеристиках сигналов, что особенно важно при исследовании быстроменяющихся процессов.

Стандартный приёмник GPS, ГЛОНАСС, Beidou для привязки измерений к месту на карте обеспечивает точное позиционирование и локализацию сигналов. Это особенно полезно при анализе сигналов в полевых условиях или при исследовании пространственных характеристик радиочастотного спектра.

Дополнительный следящий генератор для измерений отношения усиление/потери, потерь в антенне и кабеле позволяет проводить детальный анализ характеристик сигналов и компонентов. Это особенно важно при разработке и тестировании электронных устройств и систем.

Функция захвата потоковой передачи сигнала может использоваться для регистрации и воспроизведения длительных событий. Это позволяет сохранять и анализировать большие объёмы данных о сигналах, что особенно полезно при исследовании сложных процессов и явлений.

Характеристики окружающей среды, ударов и вибрации по стандарту Mil-Std 28800, класс 2, при использовании в тяжёлых условиях обеспечивают надёжную работу прибора в различных условиях эксплуатации. Встроенная аккумуляторная батарея для длительной эксплуатации в полевых условиях обеспечивает автономную работу прибора в течение длительного времени.

Программное обеспечение SignalVu-PC обеспечивает обработку сигналов в реальном времени с помощью спектра DPX/спектрограммы для сокращения времени на обнаружение переходных состояний и помех. Минимальная длительность сигнала 100 мкс при 100% вероятности перехвата позволяет обнаруживать проблемы всегда с первого раза, что особенно важно при исследовании быстроменяющихся процессов.

Интерфейс программирования приложений позволяет разрабатывать специализированные программы для анализа сигналов и компонентов. Это обеспечивает гибкость и адаптивность прибора к различным задачам и требованиям.

Характеристики

Тип	Анализатор спектра
Мин. частота	9 кГц
Макс. частота	13,6 ГГц

Характеристики

Параметр	Значение
Диапазон частот	от 9 кГц до 13,6 ГГц
Полоса частот анализа в реальном времени, МГц	40
Частота опорного генератора, МГц	10
Пределы допускаемой основной относительной погрешности частоты опорного генератора после подстройки при температуре (23 ±2) °C	±1·10^-6
Пределы годового относительного дрейфа частоты опорного генератора	±1·10^-6
Пределы дополнительной относительной погрешности частоты опорного генератора в рабочем диапазоне температур от –10 до +55 °C	±0,9·10^-6
Номинальные значения частоты сигнала внешней синхронизации, МГц	дискретные значения: от 1 до 20 с шагом 1,0; 1,2288; 2,048; 2,4576; 4,8; 4,9152; 9,8304; 13; 19,6608
Допускаемое относительное отклонение частоты внешней синхронизации от номинального значения	±5·10^-6
Уровень мощности сигнала внешней синхронизации	от –10 до +10 дБм¹⁾
Максимальный измеряемый уровень сигнала на входе, дБм - на частотах менее 10 МГц - на частотах от 10 МГц и более	+20 +30
Усредненный уровень собственных шумов, нормализованный к полосе пропускания 1 Гц, дБн/Гц, не более ^2,3) - на частотах от 500 кГц до 1 МГц включ. - на частотах св. 1 до 25 МГц - на частотах св. 25 МГц до 1 ГГц включ. - на частотах св. 1 до 2 ГГц включ. - на частотах св. 2 до 2,75 ГГц включ. - на частотах св. 2,75 до 4 ГГц включ. - на частотах св. 4 до 6 ГГц включ. - на частотах св. 6 до 7,5 ГГц включ. - на частотах св. 7,5 до 14 ГГц включ. - на частотах св. 14 до 14,8 ГГц включ. - на частотах св. 14,8 до 15,2 ГГц включ. - на частотах св. 15,2 до 17,65 ГГц включ. - на частотах св. 17,65 до 18 ГГц включ.	–138 –153 –158 –156 –153 –149 –155 –151 –161 –159 –157 –159 –157
Уровень фазовых шумов на частоте 1 ГГц, дБн/Гц, не более - при отстройке 10; 100 кГц - при отстройке 1 МГц	–94 –116
Пределы допускаемой относительной погрешности измерения мощности при температуре (23 ±5) °C, дБ⁴⁾ без предварительного усилителя - на частотах от 9 кГц до 3 ГГц включ. - на частотах св. 3 до 7,5 ГГц включ. - на частотах св. 7,5 ГГц с предварительным усилителем - на частотах от 9 кГц до 3 ГГц включ. - на частотах св. 3 до 7,5 ГГц включ. - на частотах св. 7,5 ГГц	±0,8 ±1,5 ±1,55 ±1,0 ±1,75 ±2,0
Неравномерность амплитудно-частотной характеристики в полосе частот анализа в реальном времени, дБ, не более	±0,5
Уровень интермодуляционных искажений 3-го порядка, дБн/Гц, не более ⁵⁾	–78
Уровень гармонических искажений 2-го порядка, дБн/Гц, не более ⁶⁾ - без предварительного усилителя на частотах от 0,04 до 9 ГГц - с предварительным усилителем на частотах от 0,04 до 15,9 ГГц	–75 –60
Следящий генератор (опция 04)
Диапазон частот	от 10 МГц до 7,5 ГГц
Разрешение по частоте, Гц	100
Максимальный уровень выходной мощности, дБм	–3
Динамический диапазон, дБ	40
Пределы допускаемой относительной погрешности установки уровня мощности –5 дБ при температуре (23 ±5) °C, дБ	±1,5
Основные технические характеристики
Напряжение постоянного тока от внутреннего аккумулятора или сетевого адаптера, В	от 12 до 19,95
Время непрерывной работы, ч, не менее	4
Потребляемая мощность, Вт, не более	15 ⁷⁾
Габаритные размеры (ВхДхШ), мм	68 х 272 х 299
Масса, кг, не более	3,85⁸⁾
Рабочие условия применения - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более ¹⁰⁾	от –10 до +45⁹⁾ 95

¹⁾ Здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт.
²⁾ Здесь и далее дБн/Гц обозначает уровень мощности в дБ относительно уровня мощности сигнала на центральной (несущей) частоте, приведенный к полосе частот 1 Гц.
³⁾ С предварительным усилителем, ослабление входного аттенюатора 0 дБ.
⁴⁾ Опорный уровень –15 дБм, уровень мощности от –20 до –15 дБм, ослабление входного аттенюатора 10 дБ.
⁵⁾ Опорный уровень –20 дБм, центральная частота 2130 МГц, два сигнала с уровнем
–25 дБм и разностью частот 2 МГц, ослабление входного аттенюатора 0 дБ.
⁶⁾ Типовые справочные значения.
⁷⁾ 60 Вт во время заряда аккумуляторной батареи.
⁸⁾ С аккумуляторной батареей, без аккумулятора 3,4 кг.
⁹⁾ С аккумуляторной батареей, без аккумулятора +55 °C.
¹⁰⁾ При температуре до +30 °C.

Комплектация

USB кабель (2 метра)
Коннектор типа А-А
Наплечник
Сумка для переноски
Защитные колпачки для разъёмов
Инструкция по эксплуатации
Батарея питания WFM200BA
Кабель питания
AC адаптер для кабеля питания
Флешка с ПО SignalVu
