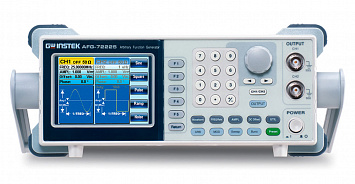

Генератор AFG-72225

Артикул: x-02686

Прямой цифровой синтез, разрешение по частоте 1 мкГц. Формы сигнала - стандартные (5 видов), произвольная форма дискретизация до 120 МГц. Возможность редактирования СПФ без подключения к ПК. Режим SUM - сложение 2-х выходных сигналов. ПО для формирования сигналов произвольной формы.

Подробнее

61 180 руб./шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Генератор AFG-72225 является двухканальным устройством, предназначенным для генерации сигналов разнообразных форм и частот в диапазоне от 1 микрогерца до 25 Мегагерц. Благодаря технологии прямого цифрового синтеза с разрешением по частоте в 1 микрон, генератор обеспечивает высокую точность и стабильность генерируемых частот.

Каждый канал генератора имеет 10-битный цифро-аналоговый преобразователь, позволяющий формировать сигналы с высокой точностью и частотой дискретизации до 120 Мегагерц для высококачественного воспроизведения сигналов. Память устройства способна хранить до 4 000 точек сигнала, которые могут быть разделены на 10 групп для удобства управления.

Поддерживаемые генератором формы сигналов включают синусоидальные, прямоугольные, треугольные, пилообразные, импульсные и шумовые сигналы. Кроме того, пользователь может выбрать один из нескольких режимов модуляции: амплитудную, частотную, фазовую и другие. Имеется также режим формирования пакетов радиоимпульсов и возможность сложения двух выходных сигналов.

Встроенный частотометр позволяет измерять частоту до 150 Мегагерц с высокой точностью, а наличие синхро-входов и выходов обеспечивает возможность синхронизации с другими устройствами.

В нашем магазине вы можете купить Генератор AFG-72225 и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.

Особенности:

Максимальное значение частоты генерируемого сигнала – 25 МГц.
Возможность формирования сигналов в виде синусоиды, "пилы", импульса.
Устройство формирует сигналы произвольной формы ARB.
Внутренняя память на 10 ячеек для записи настроек и на 10 ячеек для записи характеристик генерируемого сигнала.

Характеристики

Кол-во каналов	2
Тип	Генератор сигналов специальной формы

Характеристики

Выходные параметры
Частотный диапазон(синус, меандр)	1 мкГц…25 МГц
Разрешение	1 мкГц
Погрешность установки частоты	±2х10-5
Выходной уровень	1 мВ…10 В пик-пик (на 50 Ом) 2 мВ…20 В пик-пик (без нагрузки)
Выходной уровень	1 мВ…5 В пик-пик (на 50 Ом в диапазоне 20 МГц – 25 МГц) 2 мВ…10 В пик-пик (без нагрузки в диапазоне 20 МГц – 25 МГц)
Синусоида
Коэффициент гармоник (амплитуда>0,1 Впик-пик)	-55 дБн 0…200 кГц
	-50 дБн 200 кГц …1 МГ
	-35 дБн 1 МГц …5 МГц
	-30 дБн 5 МГц …25 МГц
Постоянное смещение
Диапазон смещения	± 5 Впик на нагрузке 50 Ом (AC+DC) ± 10 Впик без нагрузки (AC+DC) ± 2,5 Впик на нагрузке 50 Ом (AC+DC в диапазоне 20 МГц – 25 МГц) ± 5 Впик без нагрузки (AC+DC в диапазоне 20 МГц – 25 МГц)
Меандр
Скважность	перестраиваемая: 1%... 99% (до 100 кГц), 10%…90% (до 1 МГц) фиксированная: 50% (до 25 МГц)
Время нарастания/спада	≤ 25 нс
Выброс	<5%
Пила, треугольник
Диапазон частот	1 мкГц…1 МГц
Нелинейность	<0,1%
Перестраиваемая скважность	0,0 – 100,0% (разрешение 0,1 %)
Произвольная форма
Частота дискретизации	120 МГц
Частота повторения	60 МГц
Длина памяти	4 тысячи точек
Разрешение ЦАП	10 бит
Память	10 ячеек
АМ, ЧМ
Формы несущей	Синус, меандр, треугольник, пила. (импульс и произвольная форма - только АМ)
Источник модуляции	Внешний/ внутренний
Модулирующее колебание	Синус, меандр, треугольник, пила
Глубина АМ	1…120 %
Частота девиации	DC…25 МГц (пик.)
ФМ
Формы несущей	Синус, меандр, треугольник, пила
Диапазон частот	2 мГц…20 кГц
Источник модуляции	Внешний/внутренний
Мод. колебание	Синус, меандр, треугольник, пила
Девиация	0°...360°
Режим сложения
Формы несущей	Синус, меандр, треугольник, пила, импульс, шум
Моделирующее колебание	Синус, меандр, треугольник, пила
Частота модуляции	2 мГц…20 кГц (внутр.), 0…20 кГц (внеш.)
Глубина сложения	0%...100,0%
Источник	Внутренний/ внутренний
ЧМН
Формы несущей	Синус, меандр, треугольник, пила, импульс
Модулир. колебание	50 % скважности меандра
Внутренний источник	2 мГц…100 кГц
Диапазон частот	1 мкГц…25 МГц
Частотомер
Диапазон частот	5 Гц…150 МГц
Разрешение	100 нГц (для 1 Гц); 0,1 Гц (для 100 МГц)
Вх. сопротивление	1 кОм (1 пФ)
Чувствительность	35 мВскз…30 Вскз
Общие данные
Дисплей	Диагональ 9 см (320 х 240 точек) цветной TFT LCD
Потребляемая мощность	25 Вт макс
Интерфейсы	USB
Напряжение питания	100…240 В; частота 50…60 Гц
Габаритные размеры	107 × 266 × 293 мм
Масса	2,5 кг

Комплектация

Генератор AFG-72225
Шнур питания
Кабель GTL-101 2 шт
Инструкция по эксплуатации на CD
Краткая инструкция по эксплуатации

Документы

Расширенные характеристики AFG-72225 204,9 кб
