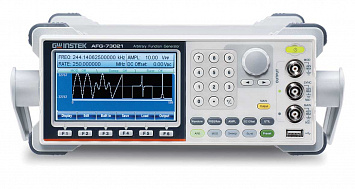

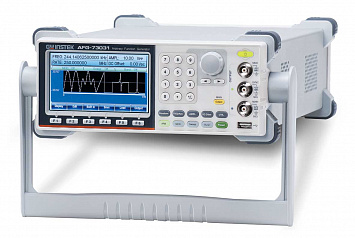

Генератор AFG-73021

Госреестр

Артикул: x-02697

В комбинации с лабораторным источником питания постоянного тока (каскадное подключение), обеспечит уровень выходного напряжения (AC-DC) до значений +42 В или -42 В. Прямой цифровой синтез, разрешение по частоте 1 мкГц.

Подробнее

208 130 руб./шт

Поверка - 5000 ₽/шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Генератор сигналов специальной формы GW Instek AFG-73021 – одноканальная модель измерительного прибора, которая способна генерировать сигналы в промежутке частот до 20 МГЦ. Устройство может воспроизводить сигналы синусоидальной формы, прямоугольные, треугольные и СПФ.

В приборе реализована гальваническая развязка каждого из выходов генератора. Каналы экранированы от выхода Earth Ground, что позволяет использовать прибор для тестирования приборов с плавающим заземлением. Генератор подходит для отладки оборудования, которое имеет цепи, отделенные от цепи заземления.

В устройстве установлено 8 МБ внутренней памяти. Она используется для генерации сигналов произвольной формы. При использовании генератора в памяти сохраняются созданные специалистом или отредактированные из образцов сигналы, которые потом воспроизводятся генератором. Кроме того, возможно подключение прибора к осциллографам и генерация сигнала той формы и частоты, которая была зафиксирована измерительным прибором.

Прибор имеет цветной жидкокристаллический дисплей для отображения параметров сигнала и настройки генератора сигналов специальной формы GW Instek AFG-73021. Ввод характеристик генерируемого сигнала и управление устройством осуществляется с помощью механических кнопок и регуляторов на передней панели. Имеется 10 ячеек памяти, в которых сохраняются настройки. Это позволяет быстро привести генератор в рабочее состояние, не настраивая его каждый раз в зависимости от сферы применения.

Особенности:

Один выходной канал для подключения.
Поддерживается качание частоты.
Поддерживаются все виды модуляций – AM, ЧМ, ШИМ, ИМ.
Пакетный режим BURST.
Есть возможность соединения с ПК и другим оборудованием по USB и LAN.

Характеристики

? Стоимость поверки оборудования Поверка	5000
Кол-во каналов	1
Тип	Генератор сигналов

Характеристики

Выходные параметры
Число каналов	1- канал
Частотный диапазон	1 мкГц...20 МГц
Разрешение	1 мкГц
Погрешность установки частоты	1*10 - 6
Выходной уровень	1 мВ...10 В пик - пик (на 50 Ом) 2 мВ ...20 В пик - пик (без нагрузки)
Разрешение	0,1 мВ или 4 разряда
Погрешность установки ( на 50 Ом)	± (1% от уст . значения + 1 мВпик ) на f = 1 кГц , U смещ= 0 В
Синусоида
Коэффициент гармонических искажений	± (0, 2 %+1 мВскз) 0...20 кГц
Коэффициент гармоник	- 60 дБн 0...1 мГц, < 3 Впик - 55 дБн 0...1 мГц, > 3 Впик - 45 дБн 1... 5 МГц, > 3 Впик - 30 дБн 5... 3 0 МГц, > 3 Впик
Фазовый шум	< - 110 дБн / Гц 10 МГц, полоса 15 кГц
Постоянное смещение
Диапазон	±5 В на нагрузке 50 В (пиковое значение AC + DC ) ±10 В без нагрузки (пиковое значение AC + DC )
Погрешность установки	± (1% от установленного постоянного смещения + 1 мВ + 0,5% от установленной амплитуды)
Меандр
Время нарастания/спада	< 8 нс
Выброс	< 5%
Асимметрия	1% от периода + 1 нс
Перестраиваемая скважность	20... 80% (≤ 2 0 МГц)
Джиттер	0,01% + 525 пс < 2 МГц, 0,1% + 75 пс > 2 МГц
Пила, треугольник
Диапазон частот	1 мкГц...1 МГц
Нелинейность	< 0,1%
Перестраиваемая симметрия	0,0 ... 100,0% (разрешение 0,1%)
Импульс
Период повторения импульсов	Период ≥ длительность – 0,625 [( Вр . Нараст – 0 , 6 нс ) + ( Вр . Спад – 0 , 6 нс )]
Длительность импульса	20 нс... 9 99, 830 с
Время нарастания/спада	9.32 нс... 799,900 с
Выброс	< 5%
Джиттер	0,01% + 50 пс
Генератор гармоник
Порядок гармоник (№№)	≤ 8
Тип гармоник	чётные, нечётные, все, пользовательские (регулировка фазы и амплитуды для каждой гармоники)
АМ, ЧМ
Формы несущей	Синус, меандр, треугольник, пила . Импульс и произвольная только для АМ
Модулирующее колебание	Синус, меандр, треугольник, пила
Источник модуляции	Внешний/внутренний
Частота модуляции	2 мГц...20 кГц
Коэффициент АМ	0%...120%
Частота девиации	DC ... 2 0 МГц (пиковая)
ИМ
Формы несущей	Синус, треугольник, пила
Модулирующее колебание	Синус, меандр, треугольник, пила
Источник модуляции	Внутренний
Девиация фазы	0 ° ... 360 °
Частота модуляции	2 мГц...20 кГц
ШИМ
Форма несущей	Меандр
Модулирующее колебание	Синус, меандр, треугольник, пила
Источник	Внешний , внутренний
Частота модуляции	2 мГц...20 кГц
Девиация	0%...100% от длительности импульса
SUM
Формы несущей	Синус, треугольник, пила , импульс, шум
Модулирующее колебание	Синус, меандр, треугольник, пила
Отношение	0%...100% от амплитуды несущего сигнала
Источник	Внешний, внутренний
Частота модуляции	2 мГц...20 кГц
ЧМН
Формы несущей	Синус, меандр, треугольник, пила
Модулирующее колебание	50% скважности меандра
Внутренняя частота	2 мГц...1 М Гц
Источник	Внешний , внутренний
Диапазон частот	DC ...2 0 МГц
Свипирование (Развертка)
Тип качания (параметр)	Частота, амплитуда
Форма сигнала	Частота: синус, меандр, треугольник, пила Амплитуда: синус, меандр, треугольник, пила, импульс, шум, СПФ
Режим свипирования	Линейный или логарифмический
Диапазон частот	Как у основного сигнала
Цикл свипирования	1 мс...500 с
Режим запуска	Внешний, внутренний, однократный
Источник запуска	Внешний, внутренний
Пакетный режим
Формы сигналов	Синус, меандр, треугольник, пила , импульс, шум
Диапазон частот	Как у основного сигнала
Число пакетов	1...1000000 циклов или бесконечно
Начальная /конечная фаза	-360,0°...+360,0° с
Период повторения	1 мкс...500 с
Произвольная форма (СПФ)
Частота дискретизации	250 МГц
Частота повторения	125 МГц
Длина памяти	8 М точек
Разрешение ЦАП	6 бит
Энергонезависимая память	10 ячеек (по 8 МБ)
Произвольная форма (СПФ)
Вход внешней модуляции	АМ, ЧМ, ШИМ, глубина модуляции (100 %): ± 5 В, входное сопротивление: 10 кОм
Выход модуляции	Для AFG - 73031/ 73021 – АМ, ЧМ, ФМ, Ш ИМ, SUM , ГКЧ , уровень: ≥ 1 Впик - пик, вых. сопр. > 10 кОм
Вход внешней синхронизации	Входной уровень: TTL; длит. импульса: > 100 нс; входное сопротивление: 10 кОм
Вход внешнего опорного сигнала	10 МГц; уровень: 0,5...5 В пик - пик; вх . сопр. : 1 кОм
Выход опорного сигнала	10 МГц; уровень: 1 В пик - пик; вых . сопр. : 50 Ом
Общие данные
Напряжение питания	220 В ( ± 15 %), 50 / 60 Гц
Интерфейсы	USB (2) , LAN ( GPIB – опция)
Экран	цветной ЖК ( TFT ), д иагональ 11 см (480 х 272 точек)
Рабочие условия	Температу ра: 0...40 ° C ; в лажность: ≤ 80 %
Условия хранения	Температура: - 10...70 °С ; в лажность: ≤ 70 %
Габаритные размеры	107 × 26 5 × 374 мм
Масса	4 кг

Комплектация

Генератор AFG-73021
Шнур питания
Провод измерительный GTL-110
Инструкция по эксплуатации и ПО на CD

Документы

Расширенные характеристики AFG-73021, AFG-73022, AFG-73031, AFG-73032 288,1 кб
