Описание

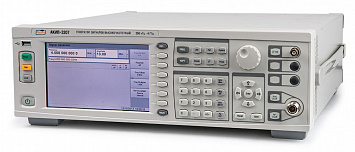

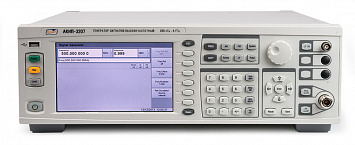

Генераторы сигналов ВЧ позволяют получать сигналы определенной природы и формы, имеющие конкретные характеристики, которые необходимы для целей измерения и решения других задач. Генератор сигналов ВЧ АКИП-3207/1 — надежная модель, работающая в широком диапазоне частот и напряжения. Ее можно купить для тестирования различной электроники, а также корректной настройки и даже модернизации радиотехнической аппаратуры разных классов. Прибор создан на самой современной элементной базе и имеет солидный рабочий ресурс. Отличные эксплуатационные характеристики, износостойкий корпус и оптимальные массогабаритные показатели полностью оправдывают цену устройства.
Особенности:
- Диапазон частот: 250 кГц … 4 ГГц
- Разрешение по частоте 0,1 Гц
- Выходной уровень: -127дБм … 13 дБм
- Разрешение по амплитуде: 0,01 дБм
- Фазовый шум: < -115 дБс/Гц (отстройка на 20 кГц от несущей 1 ГГц)
- Режимы модуляции: AM, ЧМ, ФМ, ИМ
- ЖК-дисплей с диагональю 17,8 см
- Интерфейсы: USB,LAN, GPIB
Характеристики
? Стоимость поверки оборудования
Поверка
|
6000 |
Кол-во каналов
|
1 |
Тип
|
Генератор сигналов |
Характеристики
Выходная частота | |
Диапазон | 250 кГц …3 ГГц |
Дискретность установки | 0,1 Гц |
Погрешность установки | ±1×10-7 (есть вход внеш. опорной частоты 10 МГц) |
Нестабильность | ±1×10-6 /год; ±1×10-6 /0°С…45°С |
Выходной уровень | |
Диапазон | минус 127…13 дБм |
Разрешение | 0,01 дБ |
Погрешность установки | < ± 1 дБ (несущая ˃ 100 кГц, минус 120…13 дБм, АРУ вкл., 20°С…30°С) |
ВЧ выход | N тип, 50 Ом |
Плотность фазовых шумов | < минус 115 дБн/Гц при отстройке на 20 кГц от несущей 1 ГГц |
Паразитная ЧМ | ≤ 30 Гц (несущая 1 ГГц, полоса 0,3…3,0 кГц) |
Гармоники несущей | < минус 30 дБн при уровне < 0 дБм |
Негармонические составляющие | < минус 50 дБн при уровне < 0 дБм и отстройке от несущей ˃ 10 кГц |
Амплитудная модуляция (внутр./внеш.) | |
Глубина модуляции | 0 … 100 % (разрешение 0,1 %) |
Частота модуляции | 20 Гц … 20 кГц (разрешение 1 Гц) |
Искажение | < 2 % (частота АМ 1 кГц, уровень 0 дБм, глубина АМ 80%) |
Частотная модуляция (внутр./внеш.) | |
Девиация частоты | 20 Гц … 100 кГц (разрешение 1 Гц) |
Частота модуляции | 20 Гц … 80 кГц (разрешение 1 Гц) |
Искажение | < 1 % (частота ЧМ 1 кГц, девиация частоты 50 кГц) |
Фазовая модуляция (внутр./внеш.) | |
Девиация фазы | 0 … 10 рад (Fмод < 10 кГц); 0 … 5 рад (10 кГц < Fмод < 20 кГц) |
Разрешение | 0,01 рад |
Частота модуляции | 300 Гц … 20 кГц |
Искажение | < 1,5 % (частота ФМ 1 кГц, девиация фазы 5 рад) |
Импульсная модуляция (внутр./внеш.) | |
Подавление в паузе | >60 дБ |
Время нарастания/спада | < 60 нс |
Длительность импульса | 400 нс …500 мс (разрешение 100 нс) |
Период следования | 40 мкс …2 с (разрешение 100 нс) |
Вход/выход | |
Выход ОГ | 10 МГц, > 0,35 Вскз (BNC, 50 Ом) |
Вход ОГ | 10 МГц, 0,5 … 2 Вскз (BNC, 50 Ом) |
Общие данные | |
ЖК-дисплей | Диагональ 17,8 см, разрешение: 800 х 480 точек |
Напряжение питания | 100 – 240 В (автовыбор), 47,5~52,5 Гц; |
Потребляемая мощность | Не более 50 Вт |
Рабочая температура | 0…40°С |
Интерфейсы | LAN, GPIB, USB-Device |
Габаритные размеры | 410 × 130 × 400 мм (ШхВхГ) |
Масса | 10 кг |
Комплектация
- Генератор АКИП-3207/1
- Шнур питания
- Руководство по программированию
- Руководство по эксплуатации
