Генератор АКИП-3309/1

Госреестр

Артикул: x-02191

Генерация сложных импульсов и последовательностей, в том числе выдачу однократного или парных импульсов, последовательности из 3-х или 4-х импульсов. Генератор имеет цифро-аналоговый преобразователь с частотой дискретизации 16 ГГц в реальном времени и 16-битным разрешением по вертикали.

Подробнее

Запросить цену

Поверка - 5500 ₽/шт

Уточняйте наличие

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

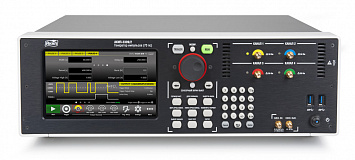

Генератор импульсов АКИП-3309/1

Программно-аппаратная архитектура обеспечивает возможность генерации сложных импульсов и последовательностей, в том числе выдачу однократного или парных импульсов (double pulse), последовательности из 3-х или 4-х импульсов (trial/ quad pulse) с полностью независимыми временными параметрами. Выходной импульс имеет минимальный выброс на вершине и в паузе (overshoot) и минимальную неравномерность вершины (ringing).

Генератор имеет цифро-аналоговый преобразователь (ЦАП/ DAC) с частотой дискретизации 16 ГГц в реальном времени и 16-битным разрешением по вертикали. Благодаря этому обеспечивается превосходное воспроизведение и точность формы выходного колебания (signal integrity) в сочетании с простым в использовании пользовательским интерфейсом на основе сенсорного дисплея (SimpleRider™). Настройка и генерация требуемого импульса потребует буквально нескольких касаний экрана генератора.

Технология RiderEdge™ обеспечивает на всех каналах формирование импульсного сигнала прямоугольной формы с быстрым фронтом и максимальной частотой следования до 60 МГц.

Особенности:

Длительность фронта/среза - ≤100 пс Регулировка смещения ±2,5 В. Минимальная длительность импульса от 300 пс. Формирование - одиночного, парных импульсов, последовательности из 3-х и 4-х импульсов, последовательность тактовых импульсов (clock). Максимальная частота до 500 МГц (формирование в режиме «4 импульса»/quadruple). Опция - монтаж в 19” стойку, высота корпуса 3U.

Характеристики

Поверка

5500

Кол-во каналов

Тип

Генератор сигналов

Характеристики

Количество каналов	2
Частотный диапазон ОТ	0,125 Гц
Частотный диапазон ДО	125 МГц
Опорный генератор (погрешность установки частоты)	±5×10-6
Выходной уровень (минимум)	10 мВпик-пик
Выходной уровень (максимум)	5 Впик-пик
Выходной импеданс (Ом)	50
BURST Пакетный режим	Да
Экран	Емкостной сенсорный, ЖК, диагональ 17.78 см
Интерфейс	USB, LAN
