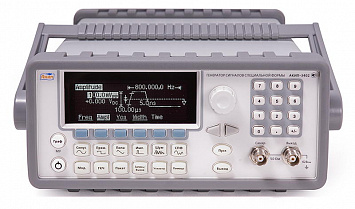

Генератор АКИП-3402
Генератор AКИП-3402 представляет собой высокоточный инструмент для генерации различных видов сигналов в широком диапазоне частот до 50 МГц для синусоидальных и до 25 МГц для сигналов прямоугольной формы.
Устройство использует прямой цифровой синтез для обеспечения разрешения по частоте на уровне 1 мкГц, что гарантирует высокую точность и стабильность генерируемых сигналов. AКИП-3402 способен генерировать сигналы различных форм, включая синусоидальные, прямоугольные (меандр), пилообразные, треугольные, случайный шум и постоянное смещение. Он также предлагает режим для создания сигналов произвольной формы, предоставляя пользователям большую гибкость при настройке параметров сигнала.
Важным аспектом AКИП-3402 является то, что он может регулировать сопротивление нагрузки до 1 Мегома, что делает его пригодным для тестирования широкого круга устройств и систем. Для генерации сложных сигналов AKIP-3402 оснащен 14-разрядным цифро-аналоговым преобразователем с частотой дискретизации до 125 Мегагерц и объемом памяти 256000. Это обеспечивает высококачественную и точную генерацию сигналов произвольной формы.
AКИП-3402 также предлагает регулируемое время нарастания сигнала от 5 наносекунд до 100 наносекунд, чтобы пользователи могли точно настроить характеристики сигнала. Он оснащен параллельным 16-битным выходом данных, который можно использовать для подключения к внешнему оборудованию.

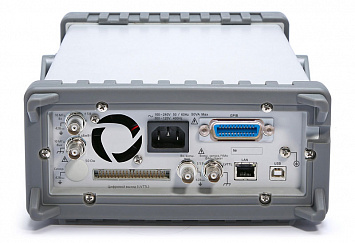

Генератор оснащен USB и LAN интерфейсами, а также дополнительной поддержкой GPIB (IEEE-488), обеспечивая гибкость подключения и совместимость с другим оборудованием. ПО Wavepatt позволяет пользователям формировать сигналы произвольной формы с большой точностью и детализацией. AКИП-3402 имеет вход опорной частоты для синхронизации с другим оборудованием или внешними сигналами.
Поддержка синхронной работы нескольких устройств AКИП-3402 обеспечивает возможность одновременного генерирования нескольких сигналов с различными параметрами. Наконец, генератор оборудован синхровходами и синхровходами для подключения внешних устройств и обеспечения синхронизации между ними.
В нашем магазине вы можете купить Генератор AКИП-3402 и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.
Особенности:
- Диапазон частот до 50 МГц для синуса и до 25 МГц для меандра;
- Разрешение по частоте 1 мкГц;
- Формы сигнала: пила, треугольник, шум, постоянное смещение;
- Режим формирования сигнала произвольной формы (5 видов);
- Возможность установки сопротивления нагрузки до 1 МОм;
- Использование прямого цифрового синтеза;
- Разрядность ЦАП 14 бит; частота дискретизации 125 МГц; память 256 тысяч точек;
- Режимы АМ, ФМ, ЧМ, ИМ, ГКЧ, фазо-частотная манипуляция;
- Перестраиваемое время нарастания (от 5 нс до 100 нс);
- Параллельный выход данных 16 бит;
- Интерфейс USB, LAN, опция GPIB (КОП);
- ПО Wavepatt для формирования сигналов произвольной формы;
- Вход внешней опорной частоты;
- Поддержка синхронной работы нескольких генераторов;
- Синхро -вход и -выход.
Характеристики
? Стоимость поверки оборудования
Поверка
|
5000 |
Кол-во каналов
|
1 |
Тип
|
Генератор сигналов |
Выходные параметры | |
Частотный диапазон | 1 мкГц - 50 МГц (для синуса) |
Разрешение | 1 мкГц |
Погрешность установки частоты | ± 20*10 - 6( опционально ± 5*10 - 7 ) |
Выходной уровень | 10 мВ...1 0 В пик - пик на нагрузке 50 Ом |
Синусоида | |
Погрешность установки уровня на 1 кГц | ± (1%+1 мВ пик ) ± 5*10 - 7 (10 МГц опция 01) |
Неравномерность АЧХ относительно 1 кГц | 0,1 дБ при частоте менее 100 кГц, 0,15 дБ для частот от 100 кГц до 5 МГц, 0,3 дБ для частот от 5 МГц до 20 МГц, 0,5 дБ для частот от 20 до 50 МГц |
Коэффициент гармоник (при уровне не более 1Впик) | ≤ - 70 дБн (0 ,04%) до 20 кГц, < - 65 дБн до 100 кГц, < - 50 дБ до 1 МГц, < - 40 дБн до 20 МГц , < - 35 дБн до 50 МГц |
Постоянное смещение | |
Диапазон | ± 5 В нанагрузке 50 В (пиковое значение AC + DC ) |
Погрешность установки | ± (2% от смещения +0,5% от амплитуды сигнала) |
Меандр | |
Частотный диапазон | 1 мкГц - 25 МГц |
Время нарастания/спада | < 10 нс |
Выброс | < 2% |
Перестраиваемая скважность | 20% - 80% (до 10 МГц), 40 – 60% (до 25 МГц) |
Погрешность установки скважности | ±1% для скважности 50% |
Джиттер | 200 пс |
Пила, треугольник | |
Диапазон частот | 1 мкГц – 200 кГц |
Нелинейность | < 0,1% |
Перестраиваемая скважность | 0,0 – 100,0% |
Импульс | |
Диапазон частот | 500 мкГц – 10 МГц |
Длительность импульса | От 20 нс |
Время нарастания/спада | < 10 нс |
Диапазон изменения времени нарастания | От 5 до 100 нс |
Диапазон изменения скважности | 0,000,000,2% - 99,999,999, 8% |
Шум | |
Полоса частот (белый шум) | 20 МГц (типично) |
Произвольная форма | |
Диапазон частот | 1 мкГц – 10 МГц |
Длина памяти | 2 – 256 тысячи точек |
Разрешение ЦАП | 14 бит (включая знак) |
Частота дискретизации | 125 МГц |
Память | 4 ячейки |
Параметры сигнала | Минимальное время нарастания 30 нс, линейность 0,1%, джиттер 6 нс |
Пакетный режим | |
Формы сигналов | Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс |
Виды запуска | По счету (от 1 до 50000 импульсов – при минимальной длительности 1 мкс ), по строб - импульсу |
Период повторения | 1 мкс – 500 с |
Параллельный выход | |
Тактовая частота | 50 МГц |
Уровень | ТТЛ |
Длина последовательности | 2...256 тысяч символов |
АМ, ЧМ | |
Формы несущей | Синус, меандр, пила, произвольная |
Источник модуляции | Внешний/внутренний |
Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота до 20 кГц) |
Девиация частоты | До 25 МГц (пиковая) |
Коэффициент АМ | 1...120 % (АМ); разрешение 0,1 % |
ФМ | |
Формы несущей | Синус, меандр, пила, произвольная1 |
Диапазон частот | такой же, как у основного сигнала |
Источник модуляции | Внешний/внутренний |
Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная |
Диапазон модулирующих частот | 2 мГц...20 кГц |
Диапазон установки девиации фазы | от 0 º до 360 , 0 º |
ИМ | |
Диапазон частот | 500 мкГц – 10 МГц |
Форма несущей | Меандр (импульс) |
Источник модуляции | Внешний/внутренний |
Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная |
Диапазон модулирующих частот 2 мГц...20 кГц коэфф . модуляции (по длительности) | 2 мГц...20 кГц 0 %...100% ; разрешение 0,1 % |
ГКЧ | |
Формы несущей | Синус, меандр, пила, произвольная |
Диапазон частот | такой же, как у основного сигнала |
Время качания | 1 мс...500 с |
Закон качания | Линейный или логарифмический |
Тип качания | Возраст ание или убывание |
Общие данные | |
Напряжение питания | 220 В ( ± 15 %), 50 / 60 Гц |
Интерфейсы ДУ (стандартно) | USB, LAN, GPIB |
Габаритные размеры | 107 × 224 × 380 мм |
Масса | 3,6 кг |
- Генератор АКИП-3402
- Шнур питания
- Кабель USB
- Кабель для цифрового выхода
- Руководство для эксплуатации
