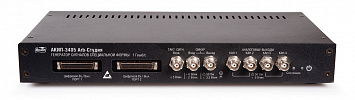

Генератор АКИП-3405 Arb-студия (c опцией D)

Госреестр

Артикул: x-02171

USB генератор произвольной формы по технологии ARB и прямого цифрового синтеза по технологии DDS. Частота дискретизации до 1 ГГц. Режим формирования произвольного сигнала из различных сегментов (1... 1024) с возможностью циклического повторения сегмента в последовательности (1...8.589.934.591).

Подробнее

Запросить цену

Поверка - 6500 ₽/шт

Уточняйте наличие

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Основное предназначение генераторов сигналов специальной формы заключается в воспроизведении электромагнитного сигнала, под которым понимаются сигналы следующих типов: синус, пилообразный, прямоугольный, импульсный и другие. Используя генератор сигналов специальной формы АКИП-3405 Arb-Студия (с опцией D) можно осуществить проверку и отладку различных радиоэлектронных приборов.

Данное устройство имеет удобный современный корпус, который защищает прибор от внешнего механических воздействий. Модель генератора сигналов специальной формы АКИП-3405 Arb-Студия (с опцией D) является универсальной, так как наряду со специальными, она генерирует сигналы стандартных форм. Генератор АКИП-3405 Arb-Студия (с опцией D) может применяться для настройки каналов связи и высокоточного оборудования, благодаря низкому уровню искажений. При выборе подобного прибора, рекомендуется обращать внимание на величину погрешности - данная модель генератора имеет очень маленькую погрешность. Генератор сигналов специальной формы АКИП-3405 Arb-Студия (с опцией D) представляет собой лучшее соотношение цены и качества.

Особенности:

2 канала ( АКИП - 3404 Arb - Студия ) и 4 канала ( АКИП - 3405 Arb - Студия )
Генератор произвольной формы по технологи и ARB и прямого цифрового синтеза по технологии DDS
Диапазон частот: 2 мк Гц ... 1 25 МГц
Разрядность ЦАП : 16 бит – режим ARB ; режим DDS
Частота дискретизации до 1 Г Гц ( в режиме интерполяции )
Максимальная длина памяти для формирования сигнала 2 М Б
Режим формирования произвольного сигнала из различных сегментов (1... 1024) с возможностью циклического повторения сегмента в последовательности (1... 8.589.934.591 )
Возможность формирования сигнала по заданной математической формуле
Генерация выходного сигнала из нескольких составляющих компонент путем математических функций
Цифровая модуляция: AM, ASK
Поддержка мультиканального (до 8 генераторов ) синхронного режима работы (макс. до 32 каналов)
Генератор кодовых логических последовательностей ( Digital Pattern ): 1 выход - 3404 (18 каналов), 2 выхода - 3405 (36 каналов ) - модели с опцией D
Синхровход и синхровыход , интерфейс USB

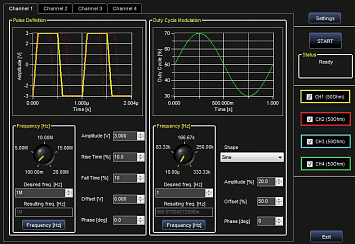

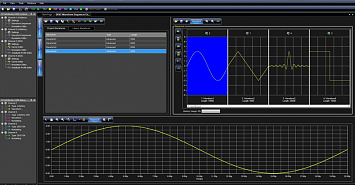

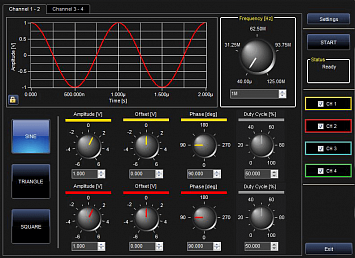

ПО для формирования сигналов произвольной формы

Характеристики

? Стоимость поверки оборудования Поверка	6500
Кол-во каналов	4
Тип	Генератор сигналов

Характеристики

Выходные параметры	Число выходных каналов	4
	Выходной уровень	24 Впик (без нагрузки/ ХХ) 12 Впик на нагрузке 50 Ом
	Диапазон частот (Cинус)	2 мк Гц ...1 25 МГц
	Виды выходного сигнала	Синус, треугольник, меандр, импульс, пила, Sin X / X , Гауссовский и экспоненциальный сигналы, шум постоянное напряжение
	Погрешность установки уровня синусоидального сигнала на частоте 1 кГц	± 0. 25 %
	Неравномерность АЧХ относительно 1 кГц	0,1 дБ при частоте 0... 125 МГц ( при уровне 1 Вскз )
Произвольная форма	Диапазон частот	2 мк Гц ... 65 МГц (Импульс, меандр) 2 мкГц ... 31,25 МГц (Треугольник пила)
	Частота дискретизации	4 Гц ...250 МГц
	Длина памяти	2 Мб / канал
	Разрешение по вертикали	16 бит
	Минимальный размер осциллограммы	8 точек
	Время нарастания	< 3.5 нс
Последовательный режим	Количество сегментов	1...1024
	Количество повторений сегментов	1... 8 . 589 . 934 . 59 1
	Минимальная длительность сегмента	16 нс
Модуляция	Виды модуляции	AM, ASK, пользовательская
Модуляция	Несущая	Стандартная или произвольная форма
Генератор кодовых последовательностей ( DIGITAL PATTERN – модели с опцией D )	Число каналов	36
	Частота дискретизации	125 МГц для побитовой последовательности 250 МГц для последовательности заданной длины
	Выходной уровень	1,2...3,6 В
	Длина памяти	2 Мб
	Число слотов	2
	Режимы генерации	Параллельный; 1, 2 и 4 - проводный последовательный
Общие данные	Напряжение питания	12 В постоянное
	Габаритные размеры	1
	Масса	1,8 кг

Комплектация

Генераторы сигналов АКИП-3405 Arb-Студия с опцией D
Сетевой шнур
Блок питания (Адаптер)
Кабель USB
Руководство по эксплуатации
ПО (CD - диск)
Кабель - шлейф для подключения 18/36 цифровых каналов 2

Документы

Расширенные характеристики АКИП-3404 Arb-Студия, АКИП-3404 Arb-Студия (с опцией D), АКИП-3405 Arb-студия, АКИП-3405 Arb-Студия ... 318,7 кб
