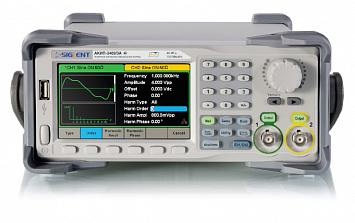

Генератор АКИП-3409/3А

Госреестр

Артикул: x-02084

Два независимых выхода. Использование технологий EasyPulse и прямого цифрового синтеза (DDS). Стандартные формы сигналов - 5 видов. Режим формирования сигнала произвольной формы до 6 МГц, дискретизация до 150 МГц (196 видов). ПО для формирования сигналов СПФ (EasyWave). Частотомер до 200 МГц.

Подробнее

Запросить цену

Поверка - 5500 ₽/шт

Уточняйте наличие

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Генератор АКИП-3409 / 3A является двухканальной системой, позволяющей создавать два различных сигнала одновременно. В его спектр входят синусоидальные частоты от 1 микрогерца (мкГц) до 60 мегагерц (МГц), с разрешением по частоте в 1 мкГц и разрядностью ЦАП 14 бит. Этот генератор обеспечивает высокую точность и стабильность благодаря частоте дискретизации в 150 мегагерц и памяти в 16000 точек.

С помощью технологии EasyPulse генератор может создавать импульсные и прямоугольные сигналы, которые отличаются низким уровнем колебаний и высокой точностью. Прямой цифровой синтезатор DDS обеспечивает генерацию сигналов без шумов и искажений в широком диапазоне форм. Генератор АКИП 3409/3a обладает 196 встроенными сигналами произвольной формы и поддерживает различные типы модуляции, такие как АМ, ЧМ и ФМ.

Устройство также оснащено функцией создания пакетов сигналов (Burst) и способно формировать выходные сигналы на основе гармоник до 10, включительно. Генератор АКИП-3409/3а предоставляет функцию ГКЧ, которая позволяет сканировать по широкому диапазону частот. Режим Burst позволяет формировать пакеты сигналов. Устройство может создавать выходные сигналы, определяя количество гармоник до десяти.

Прибор имеет два независимых канала, которые могут комбинировать различные формы сигналов. Генератор оснащен внешним опорным генератором с частотой 10 МГц и дополнительным входом/выходом для задач синхронизации и модуляции. Диапазон измерений частотомера составляет от 100 миллионов Гц до 200 МГц.

Прибор оборудован интерфейсами USB и LAN для удаленного управления, программирования и взаимодействия с другими устройствами, также доступна опция GPIB. ПО EasyWave используется для формирования сигналов СПФ, а 11-сантиметровый цветной графический дисплей обеспечивает удобство просмотра и настройки параметров с разрешением 480x272.

В нашем магазине вы можете купить Генератор АКИП-3409/3А и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.

Особенности:

2 канала (два независимых выхода);
Диапазон частот (синус): 1 мкГц – 60 МГц;
Разрешение по частоте 1 мкГц;
Разрядность ЦАП 14 бит;
Частота дискретизации 150 МГц;
Память 16 тысяч точек;
Использование технологии EasyPulse для формирования импульсного или прямоугольного сигнала с низким уровнем джиттера;
Использование прямого цифрового синтеза (DDS) для формирования сигналов произвольной формы;
Внутренний опорный генератор: ±2,5*10^-5 (опция: ±2×10^-7);
Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум;
Режим формирования сигнала произвольной формы до 6 МГц;
Широкий набор встроенных сигналов произвольной формы: 196 видов;
Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ФМн, ШИМ;
Режим: ГКЧ (свипирование), формирование пакета (Burst);
Формирование выходного сигнала путем задания гармоник (10 максимум);
Режим комбинирования формы выходных сигналов по двум каналам;
Вход внешнего ОГ (10 МГц), вспомогательный вход/выход (синхронизация/модуляция);
Частотомер: 100 мГц - 200 МГц;
Интерфейс USB и LAN (ДУ, программирование), опция GPIB;
ПО для формирования сигналов СПФ (EasyWave);
Цветной графический дисплей (диагональ 11 см, 480х272).

Характеристики

? Стоимость поверки оборудования Поверка	5500
Кол-во каналов	2
Тип	Генератор сигналов

Характеристики

Выходные параметры
Частотный диапазон (для синуса)	1 мкГц – 60 МГц
Разрешение	1 мкГц
Погрешность установки частоты	±2,5*10-5 (опция: ±2×10-7)
Выходной уровень (50 Ом)	2 мВ - 10 Впик-пик (≤ 10 МГц); 2 мВ - 5 Впик-пик (> 10 МГц)
Погрешность установки уровня	±(1%+1мВпп), 10 кГц син., 0 В смещение
Выходное сопротивление	1 МОм / 50 Ом
Синусоида
Коэффициент гармоник	≤ -60 дБн от 0 до 10 МГц (включительно), ≤-50 дБн свыше 10 МГц до 30 МГц (включительно), ≤ -45 дБн свыше 30 МГц до 60 МГц.
КНИ (коэффициент нелинейных искажений)	≤ 0,075 % (0 дБм, 10 Гц – 20 кГц)
Негармонические составляющие	≤-65 дБн от 0 до 10 МГц (включительно), ≤-55 дБн от 10 до 30 МГц (включительно), ≤-40 дБн от 30 до 60 МГц
Прямоугольник
Частотный диапазон	1 мкГц – 60 МГц
Время нарастания/спада	≤ 4,2 нс (10% ~ 90%, 1 Впп, 50 Ом); ≤ 3,8 нс (10% ~ 90%, 2,5 Впп, 50 Ом)
Выброс	< 3% (100 кГц, 1 Впп, 50 Ом)
Перестраиваемая скважность	0,001 – 99,999%
Джиттер (скз)	≤ 300 пс
Пила, треугольник
Диапазон частот	1 мкГц – 500 кГц
Нелинейность	< 1%
Перестраиваемая скважность	0,0 – 100,0%
Импульс
Диапазон частот	1 мкГц – 12,5 МГц
Длительность импульса	От 32,6 нс
Погрешность установки длительности	±(0,01% + 1 нс)
Время нарастания/спада	16,8 нс – 22,4 с
Диапазон изменения скважности	0,001% - 99,999%
Выброс	≤ 3%
Джиттер (скз)	≤ 300 пс
Шум
Полоса частот	60 МГц (- 3 дБ)
Произвольная форма (СПФ)
Диапазон частот	1 мкГц – 6 МГц
Длина памяти	16.000 точек
Разрешение ЦАП	14 бит
Частота дискретизации	150 МГц
Джиттер (скз)	6,7 нс
Пакетный режим
Формы сигналов	Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс
Частота несущей	2 мГц – 6 МГц (в зависимости от модели)
Виды запуска	По счету (1 … 1000000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу)
Начальная/конечная фаза	0° - +360°
Период повторения	1 мкс – 1000 с ± 1%
Источник строб-импульса	Внешний, внутренний
Источник синхронизации	Внешний, внутренний, ручной
АМ, ЧМ
Формы несущей	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Синус, меандр, пила, треугольник, шум, произвольная (частота 1 мГц – 20 кГц)
Коэффициент АМ	0 - 120 % (АМ)
ФМ
Формы несущей	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Синус, меандр, пила, треугольник, шум, произвольная (частота 1 мГц – 20 кГц)
Диапазон установки девиации фазы	0º - 360,0º
ЧМН, АМН
Формы несущей	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Меандр (скважность 50 %, частота 1 мГц – 50 кГц)
ШИМ
Диапазон частот	1 мГц – 1 МГц
Модулирующее колебание (внутреннее)	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
ГКЧ
Формы несущей	Синус, меандр, пила, произвольная
Время качания	1 мс - 500 с
Закон качания	Линейный или логарифмический
Тип качания	Возрастание или убывание
Источник синхронизации	Внешний, внутренний, ручной
Частотомер
Частотный диапазон	100 мГц - 200 МГц
Измерения	Частота, период, +/- длительность, скважность
Вход	1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл
Чувствительность	100 мВскз (< 100 МГц), 200 мВcкз (100 - 200 МГц)
Параметры дополнительных входов/выходов
Вход/выход внешнего опорного сигнала	10 МГц; входной уровень: 1,4 – 3,3 Впик-пик
Вход внешней синхронизации	Входной уровень: КМОП; время отклика: ≤ 600 нс; входное сопротивление: 100 кОм
Выход сигнала синхронизации	Входной уровень: КМОП; выходное сопротивление: 100 Ом; максимальная частота: 1 МГц
Выход SYNC	Входной уровень: TTL; длительность импульса: > 500 нс; выходное сопротивление: 100 Ом; максимальная частота: 1 МГц
Вход внешней модуляции	Глубина модуляции (100 %) 11 – 13 В; сопротивление 10 кОм
Общие характеристики
ЖК-дисплей	Цветной графический, диагональ 11 см, разрешение: 480х272
Напряжение питания	220 В (± 15 %), 50 / 60 Гц
Габаритные размеры	107 × 260 × 296 мм
Масса	3,43 кг
