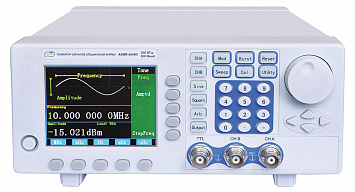

Генератор АКИП-3410/2

Госреестр

Артикул: x-02093

Приборы для генерации сигналов стандартных форм: синусоидального, прямоугольного, треугольного, импульсного, шумового, постоянного тока, а также до 50 типов сигналов предустановленной произвольной формы. На задней панели есть разъем для подключения шнура питания, разъемы интерфейсов USB и RS-232.

Подробнее

83 482 руб./шт

Поверка - 5500 ₽/шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Основное предназначение генераторов сигналов специальной формы заключается в воспроизведении электромагнитного сигнала, под которым понимаются сигналы следующих типов: синус, пилообразный, прямоугольный, импульсный и другие. Используя генератор сигналов специальной формы Опция 2 для АКИП-3410/2, АКИП-3410/4, АКИП-3410/5 можно осуществить проверку и отладку различных радиоэлектронных приборов.

Данное устройство имеет удобный современный корпус, который защищает прибор от внешнего механических воздействий. Модель генератора сигналов специальной формы Опция 2 для АКИП-3410/2, АКИП-3410/4, АКИП-3410/5 является универсальной, так как наряду со специальными, она генерирует сигналы стандартных форм. Генератор Опция 2 для АКИП-3410/2, АКИП-3410/4, АКИП-3410/5 может применяться для настройки каналов связи и высокоточного оборудования, благодаря низкому уровеню искажений. При выборе подобного прибора, рекомендуется обращать внимание на величину погрешности - данная модель генератора имеет очень маленькую погрешность. Генератор сигналов специальной формы Опция 2 для АКИП-3410/2, АКИП-3410/4, АКИП-3410/5 представляет собой лучшее соотношение цены и качества.

Особенности:

Количество каналов: 1 или 2 (полностью независимые) – в зависимости от модели
Формы сигналов: синус, меандр, импульс, пост. смещение, треугольник.
Формирование сигналов произвольной формы (АКИП-3410/1 и АКИП-3410/3)
Диапазон частот (синус): до 80 МГц (АКИП-3410/1 и /2), до 120 МГц (АКИП-3410/3 и /4), до 300 МГц (АКИП-3410/5); макс. разрешение по частоте 1 мкГц
Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ШИМ, BPSK
Опция: стерео ЧМ
Режим свипирования (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы
Графический ЖК-дисплей с диагональю 8,9 см.(TFT)
Интерфейсы: USB, RS-232, LAN, GPIB

Характеристики

? Стоимость поверки оборудования Поверка	5500
Кол-во каналов	2
Тип	Генератор сигналов

Характеристики

Выходные параметры
Число каналов	2
Частотный диапазон (синус)	1 мкГц…80 МГц
Разрешение	1 мкГц (1 мкГц – 80 МГц) / 1 Гц (> 80 МГц)
Погрешность установленной частоты	1x10-6
Выходной уровень (50 Ом)	-127 дБм… + 13 дБм
Разрешение	0,1 мВпик; 0,1 дБм
Постоянное смещение	-
Формы сигналов (АКИП-3410/1 и АКИП-3410/3)
Меандр	-
Треугольник / пила	-
Импульс	-
Функциональный выход в (АКИП-3410/2, АКИП-3410/4 и АКИП-3410/5)
Частотный диапазон	1 мкГц…10 МГц (разрешение 1 мкГц)
Погрешность установленной частоты	1x10-6
Формы сигнала	Синус, меандр, треугольник, импульс, синхр, экспонента, шум, DC
Меандр	Время нарастания/спада ≤ 50 нс скважность 0,01 %...99,99 %
Импульс	Время нарастания/спада ≤ 50 нс длительность 200 нс…20 с
Импульс	1 мВ … 10 Впик (50 Ом) разрешение 10 мВпик
Погрешность установки	± (1％ от уст. ＋ 10мВпик)
Постоянное смещение	± 5 Впик (50 Ом); ± 10 Впик (1 МОм)
Произвольная форма (АКИП-3410/1 и АКИП-3410/3)
Частотный диапазон	-
Длина памяти	-
Разрешение ЦАП	-
Частота дискретизации	-
Память	-
Модуляции
ЧМ, АМ, ФМ, ШИМ	Форма несущей: синус, меандр, треугольник, СПФ Частота: 2 мГц … 20 кГц
ЧМн	Форма несущей: синус, меандр, треугольник, СПФ Частота: 2 мГц … 1000 кГц
Вход внешней модуляции	10 кОм; 0 … 20 кГц
Пакетный режим
Формы сигналов	Синус, меандр, треугольник, импульс, СПФ
Число циклов	1 … 10000
Период повторения	0,1 мс … 800 с
Виды запуска	Внутренний, внешний, ручной, по строб-импульсу
Свипирование (ГКЧ)
Форма несущей	Синус, меандр, треугольник, пила
Закон качания	Линейный или логарифмический
Тип качания	Прямой
Общие данные
ЖК-дисплей	Графический цветной (TFT, диагональ 8,9 см)
Напряжение питания	220 В (± 22 В), 47~53 Гц;
Рабочие условия	0…40°С, 80%
Рабочие условия	USB, RS-232 (опция – GPIB)
Габаритные размеры	254 мм × 103 мм × 374 мм
Масса	3,8 кг
Опции	Опция 100 (термостатированный ОГ ±2×10-7 в год)

Комплектация

Генератор АКИП-3410/2
Шнур питания
Соединительный кабель
Компакт диск с ПО

Документы

Расширенные характеристики АКИП-3410 5, АКИП-3410 1, АКИП-3410 2, АКИП-3410 3, АКИП-3410 4 159,1 кб
