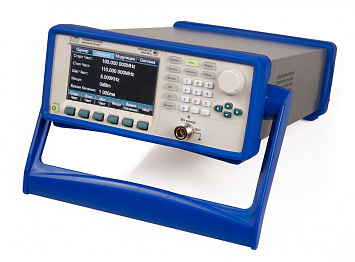

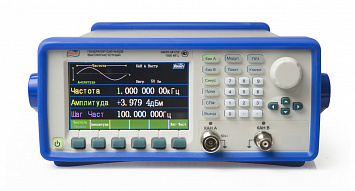

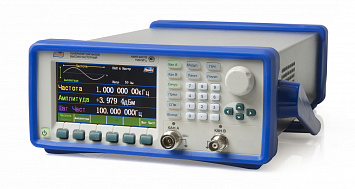

Генератор АКИП-3417
Особенностью АКИП-3417 является наличие 2-ух полностью независимых (!) каналов с возможность формирования сигнала синусоидальной формы по каналу A в диапазоне частот до 500 МГц. Новинка использует технологию прямого цифрового синтеза (DDS), которая позволяет формировать точные, стабильные и неискаженные по форме сигналы для широкого круга измерительных задач.
Среди особенностей: режим SUM как результирующая функция сложения 2-х выходных сигналов (Кан.А/ Кан.В). Модель имеет большой графический ЖК-дисплей (TFT, диагональ 11 см, 480 х 272 точек), на котором отображается меню навигации и информация о режимах работы, параметрах выходного сигнала и системные уведомления. Органы управления (кнопки, панель) и внутренний интерфейс имеют полную локализацию для российского пользователя. Генераторы снабжены интерфейсами USB, RS-232 для ДУ и программирования в составе автоматизированных измерительных комплексов.
Возможности:
Канал А:
- частотный диапазон: синус до 500 МГц; прямоугольник до 80 МГц;
- формы сигналов: синус, прямоугольник, треугольник, импульс, синхр, экспонента, шум, DC (пост. смещение);
- виды модуляции: АМ, ЧМ, ЧМн, ФМн;
- режим линейного и логарифмического свипирования (ГКЧ) и формирования пакетов радиоимпульсов (Burst) с функцией непрерывной корректировки фазы.
Канал B:
- частотный диапазон до 10 МГц;
- формы сигналов: синус, прямоугольник, треугольник, импульс, экспонента, шум, DC (пост. смещение).
Погрешность внутреннего опорного генератора составляет ±2×10-6, для улучшения стабильности возможна установка термостатированного опорного генератора с погрешностью ±2×10-7 в год (опция 100).
Новый генератор АКИП-3417 – высокопроизводительный источник сигналов с низким уровнем джиттера и минимальными гармоническими искажениями формы выходных колебаний, позволяющий формировать точные по форме и высокочастотные сигналы.
Измерительные ресурсы и возможности генератора АКИП-3417 позволяют использовать его в самых разнообразных сферах: исследования и обучение, тестирование аналоговых датчиков, имитация сигналов окружающей среды, тестирование функциональных и интегральных схем, ремонт и сервис.
Характеристики
? Стоимость поверки оборудования
Поверка
|
6000 |
Кол-во каналов
|
2 |
Тип
|
Генератор сигналов |
Основные выходные параметры (канал A/B) | |
Частотный диапазон (канал A) | Синус: 1 мкГц … 500 МГц; прямоугольник: 1 мкГц … 80 МГц |
Частотный диапазон (канал B) | 1 мкГц … 10 МГц |
Разрешение | Канал A: 1 мкГц (≤ 80 МГц) / 1 Гц (> 80 МГц) Канал B: 1 мкГц |
Погрешность уст. частоты | ±1х10-6 (≥ 1 кГц); ±5х10-5 (< 1 кГц) |
Выходной уровень | Канал A: -127 дБм… + 13 дБм Канал B: 1 мВпик...10 Впик (50 Ом); 2 мВпик…20 Впик (1 МОм) |
Разрешение | Канал A: 0,1 дБ; Канал B: 1 мВпик |
Погрешность уст. уровня | Канал A: ± 1 дБ от уст. (вых. уровень ≥ - 105 дБм); ± 2 дБ от уст. (вых. уровень ≥ - 117 дБм) Канал B: ±(1% от уст. + 1 мВ) |
Постоянное смещение | ±5 Впик (50 Ом), ± 10 Впик (1 МОм) |
Выходное сопротивление | 1 МОм/ 50 Ом |
Синусоида (канал А) | |
Коэффициент гармоник | < -35 дБн (при вых. уровне ≤ 4 дБм) |
Не гармон. составляющие | < -40 дБн (при вых. уровне ≤ 4 дБм, девиация несущей ≥ 5 кГц) |
Прямоугольник (канал А) | |
Время нарастания | ≤ 15 нс |
Выброс | ≤ 5% |
Модуляция (канал А) | |
Виды модуляции | АМ, ЧМ, ЧМн, ФМн |
Вход внеш. модуляции | Уровень: ± 2,5 В. Частота: DC … 10 кГц |
Свипирование (ГКЧ) (канал А) | |
Режимы свипирования | Линейное или логарифмическое |
Время качания | 1 мс…800 с линейн., 100 мс … 800 с лог. при Fнес ≤ 80 МГц |
Длительность точки | 10 мс … 800 с при Fнес > 800 МГц |
Пакетный режим (канал А) | |
Виды запуска | По счету (от 1 до 10000 импульсов), по строб-импульсу |
Период повторения | 0,1 мс – 800 с |
Формы сигнала (канал В) | |
Тип | Синус, прямоугольник, треугольник, импульс, синхр, экспонента, шум, DC |
Прямоугольник | Время нарастания: ≤ 50 нс. Скважность: 0,01 … 99,99 % |
Импульс | Время нарастания: ≤ 50 нс. Длительность: 200 нс … 20 с |
Пила | Симметрия: 0,0 … 100,0 % |
Обще данные | |
ЖК-дисплей | Графический цветной (TFT, диагональ 11 см), 480х272 точек |
Напряжение питания | 220 В (± 22 В), 47~53 Гц; |
Рабочие условия | 0…40°С, 80% |

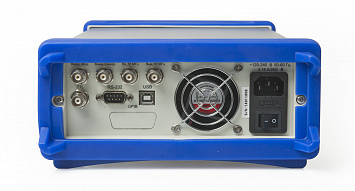

Интерфейс | USB, RS-232 |
Габаритные размеры | 254 × 103 × 374 мм |
Масса | 4,5 кг |
- Генератор АКИП-3417;
- Сетевой шнур;
- Соединительный кабель BNC-BNC;
- Диск с ПО (по запросу);
- Руководство по эксплуатации.
- Дополнительная комплектация генератора АКИП-3417
- Интерфейс GPIB.
