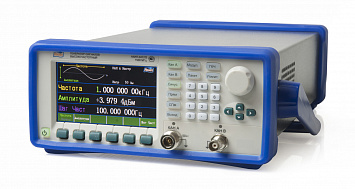

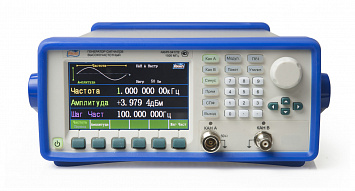

Генератор АКИП-3417/2

Госреестр

Артикул: x-02118

Канал A (система ФАПЧ) - синус, прямоугольник. Канал B (DDS) - синус, прямоугольник, треугольник, импульс, Sync, экспонента, шум, DC (пост. смещ.), до 10 Впик (50 Ом).

Подробнее

230 878 руб./шт

Поверка - 6000 ₽/шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Генератор АКИП-3417/2 - это современное устройство, обеспечивающее генерацию сигналов в различных формах и частотах. Прибор оснащен двумя независимыми каналами: A и B с уникальными функциональными возможностями.

Канал A работает в частотном диапазоне от 1 Гц до 1,5 ГГц и способен производить синусоидальные и прямоугольные волны. Благодаря использованию системы фазовой автоматической подстройки частоты (ФАПЧ), канал A обеспечивает высокую стабильность и точность генерируемых сигналов.

Канал B, работающий на основе технологии прямого цифрового синтеза, способен создавать сигналы с частотами от 1Гц до 10 МГц и различными формами, включая синусоиду, прямоугольник, треугольник и другие. Выходной уровень канала B варьируется от 1 mVpp до 1 Vpp с максимальным разрешением 50. Генератор также оснащен встроенным опорным генератором с точностью до ±1×10-6, что гарантирует высокую стабильность частот.

Для удобства настройки и просмотра параметров выходных сигналов, устройство оснащено графическим ЖК-дисплеем. Пользователи могут выбирать между амплитудной модуляцией (АМ), частотной модуляцией (ЧМ), фазо-частотной модуляцией без несущей (ФЧМ) и фазовой модуляцией (ФМ) в соответствии с их потребностями.

Эта функция делает генератор идеальным для широкого спектра применений, таких как электроника, телекоммуникации, научные исследования и многое другое. Функция “свипирования” позволяет генерировать сигналы с плавным изменением частоты, в то время как “пакетный режим” обеспечивает создание последовательности радиоимпульсов с непрерывным регулированием фазы для тестирования и анализа цифровых систем.

Графический ЖК-дисплей генератора с диагональю 9 см обеспечивает интуитивно понятное отображение всех параметров сигнала. До 10 различных параметров могут отображаться одновременно для облегчения настройки и мониторинга. Для удобства подключения к другим устройствам генератор АКИП-3417/2 оснащен интерфейсами USB и RS-232, а опция GPIB позволяет автоматизировать тестирование и измерения.

В нашем магазине вы можете купить Генератор АКИП-3417/2 и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.

Особенности:

2 независимых канала (кан А/ В)
Диапазон частот: 1 мкГц…1500 МГц (канал A- синус), 1 мкГц…10 МГц (канал B), макс. разрешение 1 мкГц
Канал A (система ФАПЧ): синус, прямоугольник
Канал B (DDS): синус, прямоугольник, треугольник, импульс, Sync, экспонента, шум, DC (пост. смещ.)
Вых. уровень (кан А/ В): 1 мВпик...10 Впик (50 Ом)/ -127 дБм… + 13 дБм
Внутренний опорный генератор: ±1х10-6
Виды модуляции (кан В): АМ, ЧМ, ЧМн, ФМн
Функции (кан В): свипирование (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы
Графический ЖК-дисплей с диагональю 9 см.(TFT, отображение 10 параметров выходного сигнала)
Интерфейсы: USB, RS-232 (опция: GPIB)

Характеристики

? Стоимость поверки оборудования Поверка	6000
Кол-во каналов	2
Тип	Генератор сигналов

Характеристики

Основные выходные параметры (канал A)
Частотный диапазон	Синус: 1 мкГц … 1500 МГц; прямоугольник: 1 мкГц … 80 МГц
Разрешение	1 мкГц (≤ 80 МГц) / 1 Гц (> 80 МГц)
Погрешность уст. частоты	±1х10-6 (≥ 1 кГц); ±5х10-5 (< 1 кГц)
Выходной уровень	-127 дБм… + 13 дБм
Разрешение	0,1 дБ
Погрешность уст. уровня	±1 дБ от уст. (вых. уров. ≥ - 105 дБм); ±2 дБ от уст. (вых. уров. ≥ - 117 дБм)
Основные выходные параметры (канал В)
Частотный диапазон	1 мкГц … 10 МГц
Разрешение	1 мкГц
Погрешность уст. частоты	±1х10-6 (≥ 1 кГц); ±5х10-5 (< 1 кГц)
Выходной уровень	1 мВпик...10 Впик (50 Ом); 2 мВпик…20 Впик (1 МОм)
Разрешение	1 мВпик
Погрешность уст. уровня	±(1% от уст. + 1 мВ)
Постоянное смещение	±5 Впик (50 Ом), ± 10 Впик (1 МОм)
Общие данные (канал A/В)
КСВН	< 1.8
Выходное сопротивление	1 МОм/ 50 Ом
Спектральная частота
Коэффициент гармоник	< -30 дБн (при вых. уровне ≤ 4 дБм)
Негармон. составляющие	< -40 дБн (при вых. уровне ≤ 4 дБм, девиация несущей ≥ 5 кГц)
Субгармоники	< -40 дБн (выходной уровень ≤ 4 дБм)
Паразитная ЧМ	< 100 Гц (диап. част.: 0,3 … 3 кГц, СКЗ, < 110 МГц)
Прямоугольник
Время нарастания	≤ 15 нс
Выброс	≤ 5%
Модуляция (канал А)
Виды модуляции	АМ, ЧМ, ЧМн, ФМн
Глубина АМ	Глубина: 1 … 120 %
Частота модуляции	1 мкГц … 20 кГц (внутр.), 20 Гц … 20 кГц (внеш.)
Девиация фазы ФМн	0° … 360°
Вход внеш. модуляции	Уровень: 5 В. Частота: DC … 10 кГц. Импеданс: 10 кОм.
Свипирование/ГКЧ (канал А)
Режимы качания	Линейный, логарифмический - Fнес ≤ 80 МГц; пошаговый - Fнес ≥ 80 МГц
Время качания	1 мс…800 с (лин.), 10 мс … 800 с (лог.)
Длительность шага	50 мс … 10 с
Пакетный режим BURST (канал A)
Виды запуска	По счету (от 1 до 10.000 импульсов), по строб-импульсу
Период повторения	1 мс – 800 с
Формы сигнала (канал В)
Тип	Синус, прямоуг., треуг., импульс, Sync, экспонента, шум, DC (пост. смещ.)
Прямоугольник	Время нарастания: ≤ 50 нс. Скважность: 0,01 … 99,99 %
Импульс	Время нарастания: ≤ 50 нс. Длительность: 200 нс … 20 с
Пила	Симметрия: 0,0 … 100,0 %
Общие данные
ЖК-дисплей	Графический цветной (TFT, диагональ 11 см), 480 х 272 точек
Напряжение питания	220 В (± 22 В), 47~53 Гц
Рабочие условия	0…40°С, 80%
Интерфейс	USB, RS-232
Габаритные размеры	254 × 103 × 374 мм
Масса	4,5 кг
