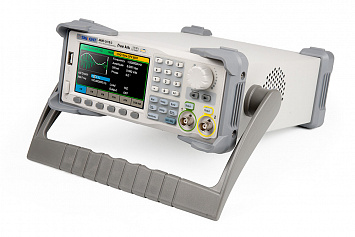

Генератор АКИП-3418/1

Госреестр

Артикул: x-02086

Технология TrueArb для формирования достоверных сигналов произвольной формы. Стандартные формы сигналов - 5 видов. Режим формирования сигнала произвольной формы до 20 МГц, дискретизация до 300 МГц. ПО для формирования сигналов СПФ (EasyWave). Частотомер до 200 МГц.

Подробнее

56 604 руб./шт

Поверка - 5500 ₽/шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Прибор предназначен для генерации немодулированных форм сигналов, а также сигналов произвольной формы и иных видов. АКИП-3418 – комплексное диагностическое устройство, используемое при проведении электроизмерительных испытаний. Принцип работы базируется на явлении цифровой компилляции, дающей возможность получить эталонные сигналы с минимальными отклонениями от установленных характеристик.

Поверка устройства выполняется частотомерами, вольтметрами, анализаторами спектра и осциллографами.

Прибор имеет встроенное программное обеспечение, установленное на микропроцессорный контроллер. Управление режимами работы, текущие корректировки выполняются автоматически. Уровень защиты ПО от несанкционированного вмешательства соответствует «среднему».

Для генерации сигналов различной формы применяется технология TrueArb. Прямой цифровой синтез DDS дает возможность получения сигнала с частотой до 20 МГц и параметрами дискретизации до 300 МГц.
Генератор имеет один из самых высоких гарантийных сроков в сравнении с аналогами – 36 месяцев.

Область применения:

Генератор сигналов АКИП-3418 преимущественно используется при лабораторных испытаниях высокоточного оборудования. С их помощью генерируются тестовые сигналы различной формы, которые подаются на входы испытуемых компонентов. Генератор позволяет выполнять диагностику фильтров помех, усилителей, дросселей, стабилизаторов, электронных модулей и блоков управления.
Область применения практически не ограничена.

приборостроение;
машиностроение;
производство лабораторного и медицинского оборудования;
производство электронных плат и микросхем.

В отдельных случаях устройство используется для программирования и «обучения» умных устройств.

Управление и индикация

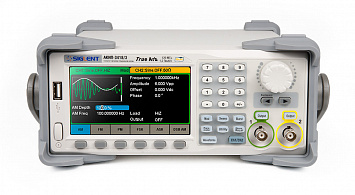

На лицевой панели располагается цветной ЖК-дисплей, на котором отражаются результаты измерений и режимы работы прибора. В отдельной области экрана выводится форма сигнала и его параметры.
Управление генератором АКИП-3418/1, отключение отдельных входов, изменение настроек выполняется функциональными клавишами. Органы управления сформированы в три группы:

кнопки навигации;
вращающийся комбинированный регулятор;
цифровые клавиши.

В нижней правой части корпуса располагаются выходные разъёмы двух каналов измерений.

Характеристики

? Стоимость поверки оборудования Поверка	5500
Кол-во каналов	2
Тип	Генератор сигналов

Характеристики

Выходные параметры (Кан 1/Кан 2)
Частотный диапазон (для синуса)	1 мкГц – 40 МГц
Разрешение	1 мкГц
Погрешность установки частоты	±1х10-6
Выходной уровень (50 Ом)	1 мВ - 10 Впик-пик (≤ 20 МГц)
Выходной уровень (50 Ом)	1 мВ - 5 Впик-пик ( > 20 МГц)
Выходное сопротивление	1 МОм/ 50 Ом
Синусоида
Погрешность установки уровня на 100 кГц	±(1 % + 1 мВпик-пик)
Фазовый шум	-116 дБн/Гц при отстройке 100 кГц
КНИ (коэфф. нелин. искажений)	< 0,1 % (до 20 кГц, 1 Впик-пик)
Коэффициент гармоник	≤ - 65 дБн от 0 до 1 0 МГц < - 60 дБн свыше 10 МГц до 20 МГц < - 55 дБн свыше 20 МГц до 40 МГц < - 50 дБн свыше 40 МГц до 60 МГц < - 45 дБн свыше 60 МГц до 80 МГц < - 40 дБн свыше 80 МГц до 100 МГц < - 38 дБн свыше 100 МГц до 120 МГц
КНИ (коэфф. нелин. искажений)	< 0, 075 % ( 0 дБм , 1 0 Гц – 20 кГц)
Негармонические составляющие	- 70 дБн ≤ 50 МГц - 65 дБн > 50 МГц
Меандр
Частотный диапазон	1 мкГц – 25 МГц
Время нарастания/спада	< 9 нс
Выброс	< 3%
Перестраиваемая скважность	0,001 – 99,999%
Джиттер	≤ 150 пс
Пила, треугольник
Диапазон частот	1 мкГц – 1 МГц
Нелинейность	< 1%
Перестраиваемая скважность	0,0 – 100,0%
Импульс
Диапазон частот	1 мкГц – 25 МГц
Длительность импульса	От 16,3 нс
Время нарастания/спада	8,4 нс – 22,4 с, разрешение 100 пс
Диапазон изменения скважности	0,001% - 99,9999%
Выброс	< 3%
Джиттер	< 150 пс
Белый шум
Полоса частот (белый шум)	120 МГц (- 3 дБ)
Произвольная форма (СПФ)
Диапазон частот	1 мкГц – 20 МГц
Длина памяти	8 – 8 М точек
Разрешение ЦАП	14 бит
Частота дискретизации	5 МГц ( TrueArb ), 300 МГц ( DDS)
Джиттер	≤ 150 нс
Пакетный режим
Формы сигналов	Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс
Виды запуска	По счету (1 … 1000000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу
Нач./конеч. фаза	0° - +360°
Период повторения	1 мкс – 10 00 с ± 1%
Источник строб-импульса	Внешний
Источник синхронизации	Внешний, внутренний, ручной
АЧ, ЧМ
Формы несущей	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 кГц)
Коэффициент АМ	0 - 120 % (АМ)
ФМ
Формы несущей	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 кГц)
Диапазон установки девиации фазы	0º - 360,0º
ЧМН, АМН
Формы несущей	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Меандр (скважность 50 %, частота 1 мГц – 1 МГц)
ШИМ
Диапазон частот	500 мкГц – 1 МГц
Модулирующее колебание (внутреннее)	Синус, меандр, пила, произвольная (частота до 50 кГц)
Источник модуляции	Внешний/внутренний
ГКЧ
Формы несущей	Синус, меандр, пила, произвольная
Время качания	1 мс - 500 с ± 1 %
Закон качания	Линейный или логарифмический
Тип качания	Возрастание или убывание
Источник синхронизации	Внешний, внутренний, ручной
Частотомер
Частотный диапазон	100 мГц - 200 МГц
Разрешение	6 разрядов
Измерения	Частота, период, +/- длительность, скважность (F ≤ 10 МГц; U ≤ 5 Впик-пик)
Статистика	относительные значения (PPM)
Вход	1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл
Чувствительность	100 мВ скз ( < 100 МГц), 200 мВ crp (100 - 200 МГц)

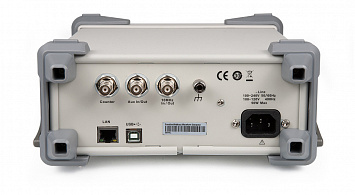

Параметры дополнительных входов/выходов
Вход/выход внешнего опорного сигнала	10 МГц; уровень: входной уровень : 1,4 – 3,3 В пик - пик ;
Вход внешней синхронизации	Входной уровень: КМОП ; время отклика : ≤ 600 нс; входное сопротивление: 100 кОм
Выход сигнала синхронизации	Входной уровень: КМОП ; время отклика : ≤ 600 нс; входное сопротивление: 100 кОм
Выход SYNC	Входной уровень: TTL; длительность импульса: > 50 нс; выходное сопротивление: 10 0 Ом; максимальная частота: 1 МГц
Вход внешней модуляции	глубина модуляции (100 %) 11 – 13 В ; сопротивление 10 кОм
Общие данные
ЖК-дисплей	Цветной графический, диагональ 11 см, разрешение: 480х272
Напряжение питания	220 В (± 15 %), 50 / 60 Гц
Габаритные размеры	107 × 260 × 296 мм
Масса	3,43 кг

Комплектация

Генератор АКИП-3418/1
Шнур питания
CD с ПО
Кабель USB
Кабель BNC
Руководство по эксплуатации

Документы

Расширенные характеристики АКИП-3418 1, АКИП-3418 2, АКИП-3418 3 347,1 кб
