Генератор АКИП-3418/3

Госреестр

Артикул: x-02097

Прямой цифровой синтез (DDS). Технология TrueArb для формирования достоверных сигналов произвольной формы. Стандартные формы сигналов - 5 видов. Режим формирования сигнала произвольной формы до 20 МГц, дискретизация до 300 МГц. ПО для формирования сигналов СПФ (EasyWave). Частотомер до 200 МГц.

Подробнее

102 261 руб./шт

Поверка - 5500 ₽/шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

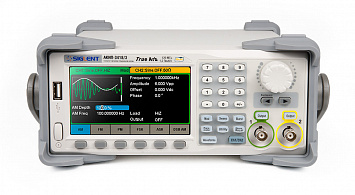

Генератор сигналов произвольной формы АКИП-3418/3 – это высокоточное, современное устройство, созданное для генерации периодических немодулированных сигналов различных форм. С помощью этого лабораторного оборудования возможно получить точные, стабильные сигналы с малым процентом искажений. Спереди прибора располагается жк дисплей для отображения полученных результатов. Управление прибором осуществляется за счёт специальных кнопок, расположенных на панели спереди. Прибор отличается высокой надёжностью, прочностью, а также будет служить максимально долгое время.

Особенности:

Прибор серии - АКИП-3418/3,
Высокоточное, надёжное оборудование с низким процентом искажений,
Устройство произведено по последним технологиям, сделано из прочных, современных материалов высокого качества,
Данный прибор гарантирует бесперебойную работу на протяжении длительного периода времени,
Прибор отличается новым набором функций, не присущих предыдущим моделям,
Оборудование для измерений с двумя абсолютно независимыми каналами выхода,
Прибор с настраиваемым выходным сопротивлением,
Работа в диапазоне частот от 1 мкГц до 120 МГц,
Работа по технологии TrueArb (обеспечение создания сигналов произвольной формы),
Глубокий объём памяти, которая имеется в устройстве,
Потеря данных при исследовании исключена,
Устройство генерирует сигналы пяти типов (шум, импульс, треугольный, синус, прямоугольный),
С 36 расширенными, произвольными встроенными формами сигналов,
Устройство с доступными амплитудной, балансной амплитудной, фазовой, частотной, амплитудно-манипуляционной, широтно-импульсной модуляцией,
Возможно использовать технологию EasyPulse (для создания импульсов с низкой степенью искажений),
Наличие режима формирования пакетов импульсов,
Наличие режима свипирования,
Прибор со встроенным частотомером,
Наличие большого сенсорного жк экрана с диагональю 11 сантиметров,
Прибором очень удобно пользоваться (доступное каждому, понятно меню),
Возможно подключение устройства к ПК,
Производитель предусмотрел графический редактор (доступен в виде программы EasyWave на ПК),
В комплект поставки входит сам прибор, сетевой шнур, кабель для подключения к компьютеру, а также инструкция по применению,
Гарантийный срок – 1 год.

Сфера применения:

Инновационное, современное измерительное оборудование АКИП 3418/3 используется специалистами при проведении научных и лабораторных исследований, в промышленном производстве, а также в ходе ремонта радиоэлектронной аппаратуры.

Характеристики

? Стоимость поверки оборудования Поверка	5500
Кол-во каналов	2
Тип	Генератор сигналов

Характеристики

Выходные параметры (Кан 1/Кан 2)
Частотный диапазон (для синуса)	1 мкГц – 120 МГц
Разрешение	1 мкГц
Погрешность установки частоты	±1х10-6
Выходной уровень (50 Ом)	1 мВ - 10 Впик-пик (≤ 20 МГц)
Выходной уровень (50 Ом)	1 мВ - 5 Впик-пик ( > 20 МГц)
Выходное сопротивление	1 МОм/ 50 Ом
Синусоида
Погрешность установки уровня на 100 кГц	±(1 % + 1 мВпик-пик)
Фазовый шум	-116 дБн/Гц при отстройке 100 кГц
КНИ (коэфф. нелин. искажений)	< 0,1 % (до 20 кГц, 1 Впик-пик)
Коэффициент гармоник	≤ - 65 дБн от 0 до 1 0 МГц < - 60 дБн свыше 10 МГц до 20 МГц < - 55 дБн свыше 20 МГц до 40 МГц < - 50 дБн свыше 40 МГц до 60 МГц < - 45 дБн свыше 60 МГц до 80 МГц < - 40 дБн свыше 80 МГц до 100 МГц < - 38 дБн свыше 100 МГц до 120 МГц
КНИ (коэфф. нелин. искажений)	< 0, 075 % ( 0 дБм , 1 0 Гц – 20 кГц)
Негармонические составляющие	- 70 дБн ≤ 50 МГц - 65 дБн > 50 МГц
Меандр
Частотный диапазон	1 мкГц – 25 МГц
Время нарастания/спада	< 9 нс
Выброс	< 3%
Перестраиваемая скважность	0,001 – 99,999%
Джиттер	≤ 150 пс
Пила, треугольник
Диапазон частот	1 мкГц – 1 МГц
Нелинейность	< 1%
Перестраиваемая скважность	0,0 – 100,0%
Импульс
Диапазон частот	1 мкГц – 25 МГц
Длительность импульса	От 16,3 нс
Время нарастания/спада	8,4 нс – 22,4 с, разрешение 100 пс
Диапазон изменения скважности	0,001% - 99,9999%
Выброс	< 3%
Джиттер	< 150 пс
Белый шум
Полоса частот (белый шум)	120 МГц (- 3 дБ)
Произвольная форма (СПФ)
Диапазон частот	1 мкГц – 20 МГц
Длина памяти	8 – 8 М точек
Разрешение ЦАП	14 бит
Частота дискретизации	5 МГц ( TrueArb ), 300 МГц ( DDS)
Джиттер	≤ 150 нс
Пакетный режим
Формы сигналов	Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс
Виды запуска	По счету (1 … 1000000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу
Нач./конеч. фаза	0° - +360°
Период повторения	1 мкс – 10 00 с ± 1%
Источник строб-импульса	Внешний
Источник синхронизации	Внешний, внутренний, ручной
АЧ, ЧМ
Формы несущей	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 кГц)
Коэффициент АМ	0 - 120 % (АМ)
ФМ
Формы несущей	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 кГц)
Диапазон установки девиации фазы	0º - 360,0º
ЧМН, АМН
Формы несущей	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Меандр (скважность 50 %, частота 1 мГц – 1 МГц)
ШИМ
Диапазон частот	500 мкГц – 1 МГц
Модулирующее колебание (внутреннее)	Синус, меандр, пила, произвольная (частота до 50 кГц)
Источник модуляции	Внешний/внутренний
ГКЧ
Формы несущей	Синус, меандр, пила, произвольная
Время качания	1 мс - 500 с ± 1 %
Закон качания	Линейный или логарифмический
Тип качания	Возрастание или убывание
Источник синхронизации	Внешний, внутренний, ручной
Частотомер
Частотный диапазон	100 мГц - 200 МГц
Разрешение	6 разрядов
Измерения	Частота, период, +/- длительность, скважность (F ≤ 10 МГц; U ≤ 5 Впик-пик)
Статистика	относительные значения (PPM)
Вход	1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл
Чувствительность	100 мВ скз ( < 100 МГц), 200 мВ crp (100 - 200 МГц)

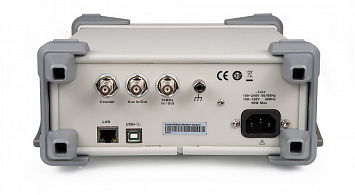

Параметры дополнительных входов/выходов
Вход/выход внешнего опорного сигнала	10 МГц; уровень: входной уровень : 1,4 – 3,3 В пик - пик ;
Вход внешней синхронизации	Входной уровень: КМОП ; время отклика : ≤ 600 нс; входное сопротивление: 100 кОм
Выход сигнала синхронизации	Входной уровень: КМОП ; время отклика : ≤ 600 нс; входное сопротивление: 100 кОм
Выход SYNC	Входной уровень: TTL; длительность импульса: > 50 нс; выходное сопротивление: 10 0 Ом; максимальная частота: 1 МГц
Вход внешней модуляции	глубина модуляции (100 %) 11 – 13 В ; сопротивление 10 кОм
Общие данные
ЖК-дисплей	Цветной графический, диагональ 11 см, разрешение: 480х272
Напряжение питания	220 В (± 15 %), 50 / 60 Гц
Габаритные размеры	107 × 260 × 296 мм
Масса	3,43 кг
