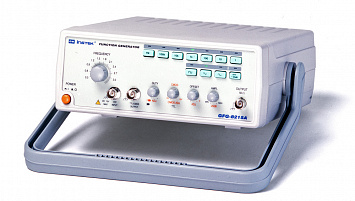

Генератор GFG-8215A
Генератор сигналов специальной формы GW Instek GFG-8215A – устройство для воспроизведения электрических и электромагнитных сигналов с заданными техническими характеристиками. Прибор используется в научных лабораториях, исследовательских институтах и на производстве для проверки, отладки и тестирования радиоэлектронной аппаратуры.
Генератор способен воспроизводить сигналы и импульсы стандартной прямоугольной формы, в виде синусоидальной кривой, зубчатый (пилообразный) и т. д. Возможна регулировка асимметрии формы генерируемого электрического сигнала, а также добавление смещения на постоянную величину.
Рабочий диапазон частот генератора GW Instek GFG-8215A составляет от 0,3 Гц до 3 МГц. Специалист может произвольно менять частоту. Одна из особенностей устройства – высокая точность параметров воспроизводимых сигналов. Погрешность установки не превышает 5% от требуемой величины.
На корпусе генератора предусмотрена ручка, с помощью которой устанавливается нужный угол наклона корпуса. Для установки нужных характеристик используются кнопки и поворотные переключатели на передней панели.
Прибором GW Instek GFG-8215A поддерживается функция внешнего управления частотой. К устройству можно подключать дополнительное оборудование, что позволяет обустроить лабораторный стенд для выполнения конкретных исследований.
Особенности:
- Максимальная частота генерируемого сигнала - 3 МГц.
- Имеется ТТЛ-выход.
- Установлен двухступенчатый аттенюатор с возможность плавной регулировки.
- Есть регулируемый КМОП-выход.
Характеристики
? Стоимость поверки оборудования
Поверка
|
10000 |
Кол-во каналов
|
1 |
Тип
|
Генератор сигналов |
Основные выходные параметры | Частотный диапазон | 0,3 Гц … 3 МГц (7 диапазонов) |
Погрешность установки | ±(5% + 1 Гц) | |
Амплитуда | > 10 В (на 50 Ом) | |
Выходное сопротивление | 50 Ом | |
Аттенюатор | 2х(минус 20 дБ ± 1 дБ) с плавной регулировкой | |
Постоянное смещение | ±5 В (на 50 Ом) | |
Асимметрия формы | 0,2…0,8 (1 МГц) - плавно регулируется | |
Дисплей | 6-разрядный, СД-индикаторы | |
Синусоидальный сигнал | Коэффициент гармоник | £ 1,2% при максимальной амплитуде (0,3 Гц…200 кГц), £ 35 дБ (200 кГц...3 МГц) |
Неравномерность | £ 0,3 дБ, (0,3 Гц … 300 кГц), £ 0,5 дБ, (300 кГц…3 МГц) | |
Прямоугольный сигнал | Асимметрия импульсов | ±2% (0,3 Гц…100 кГц) |
Время нарастания/спада | £ 100 нс (макс. уровень,50 Ом) | |
КМОП-выход | Выходной уровень | От (4 ±1)В до (14,5 ±0,5)В с плавной регулировкой |
Время нарастания / спада | £ 120 нс | |
ТТЛ-выход | Выходной уровень | ³ 3 В |
Коэффициент нагрузки | 20 ТТЛ-элементов | |
Время нарастания/спада | £ 25 нс | |
Внешнее управление частотой | Входное напряжение | 0…(10 ±1)В |
Входное сопротивление | 10 кОм | |
Общие данные | Напряжение питания | 115 В / 230 В±15%, 50 / 60 Гц |
Габаритные размеры | 251 x 91 x 291 мм | |
Масса | Приблизительно 2 кг |
- Генератор GFG-8215А
- Провод измерительный GTL-101
- Шнур питания
