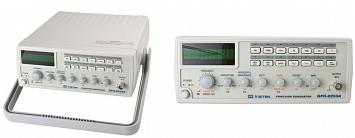

Генератор GFG-8255A
--
Радио и электроизмерительные приборы
-Радио и электроизмерительные приборыВесовое оборудованиеИзмерители параметров окружающей средыПаяльное оборудованиеПриборы неразрушающего контроляРучной измерительный инструментОбслуживание IT-инфраструктурыВидеонаблюдениеИнформационная безопасностьИспытательное оборудованиеГеодезическое оборудованиеРазноеПодержанное оборудованиеКомлекты оборудования для лицензии МЧС
Генераторы сигналов
-Генератор GFG-8255AАвтотестерыАнализаторы сигналов и спектра Анализаторы качества электроэнергииАнализаторы фазовых шумовАнализаторы цепей, Измерители КСВН и ККПОАнтенны измерительныеАттенюаторыВаттметрыВольтамперфазометрыВольтметры и амперметры лабораторныеГенераторы влажного газа, камеры влажностиИзмерители сопротивления заземленияИзмерители и преобразователи мощностиИзмерители иммитанса (RLC-метры)Измерители параметров безопасности электрооборудованияИзмерение параметров сетейИзмерители параметров УЗОИзмерители сопротивленияИК-окнаИсточники питанияКалибраторыОпцииТестеры электроустановокСистема коммутации и сбора данныхМикроомметрыМегаомметрыМеры сопротивлений, индуктивности, емкостиМультиметры, токовые клещи портативные, ручныеНагрузки электронные ОсциллографыПриборы ОВКРегистраторы тока и напряженияСинтезаторы частотТесламетры (измерители магнитной индукции)Тестеры батарей, элементов питания и аккумуляторовУсилителиФазоуказателиУстановки для высоковольтных испытаний изоляцииЧастотомерыШунты токовыеЭлектрические тестеры, индикаторыРазное
Формы сигнала - синус, треугольник, пила, прямоугольник. Функция внешнего управления частотой. Встроенный частотомер до 150 МГц. Выход преобразователя частота-напряжение.
Подробнее
Запросить цену
Уточняйте наличие
Нашли дешевле?
Поделиться
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Генератор GW Instek GFG-8255A использует формы сигнала: синус, треугольник, пила, прямоугольник.
Функция внешнего управления частотой позволяет удобно использовать прибор.
Особенности:
- Частотный диапазон 0,5 Гц…5 МГц
- Форма сигнала: синус, треугольник, пила, прямоугольник
- Регулировка асимметрии формы сигнала
- Добавление постоянного смещения
- 2-ступенчатый аттенюатор (-20 дБ × 2) с плавной регулировкой
- Функция внешнего управления частотой
- Регулируемый ТТЛ/КМОП-выход
- Цифровой дисплей
- Встроенный 6-разрядный частотомер (измерение внутр./внешн. частоты) с высоким разрешением (10 мкГц)
- Линейное/логарифмическое свипирование
- Внутренняя/внешняя АМ/ЧМ-модуляция
- Выход сигнала синхронизации
- Выход преобразователя частота-напряжение
Характеристики
? Стоимость поверки оборудования
Поверка
|
10000 |
Кол-во каналов
|
1 |
Тип
|
Генератор сигналов |
Характеристики
Основные выходные параметры | Частотный диапазон | 0,5 Гц … 5 МГц (7 диапазонов) |
Погрешность установки | ±(5% + 1 Гц) | |
Амплитуда | > 10 В (на 50 Ом) | |
Выходное сопротивление | 50 Ом | |
Аттенюатор | 2х(минус 20 дБ ± 1 дБ) с плавной регулировкой | |
Постоянное смещение | ±5 В (на 50 Ом) | |
Асимметрия формы | 0,2…0,8 (1 МГц) - плавно регулируется | |
Дисплей | 6-разрядный, СД-индикаторы | |
Синусоидальный сигнал | Коэффициент гармоник | £ 1,2% при максимальной амплитуде (0,5 Гц …100 кГц), £ 30 дБ (100 кГц...5 МГц) |
Неравномерность формы | £ 0,3 дБ, (0,5 Гц…500 кГц), £ 1,0 дБ, (500 кГц…5 МГц) | |
Треугольный сигнал | Нелинейность | £ 2% (0,5 Гц…100 кГц), £ 5% (100 Гц…5 МГц) |
Прямоугольный сигнал | Асимметрия импульсов | ±2% (1 Гц…100 кГц) |
Время нарастания/спада | £ 50 нс (макс. уровень,50 Ом) | |
КМОП-выход | Выходной уровень | От (4 ±1)В до (14,5 ±0,5)В с плавной регулировкой |
Время нарастания / спада | £ 120 нс | |
ТТЛ-выход | Выходной уровень | ³ 3 В |
Коэффициент нагрузки | 20 ТТЛ-элементов | |
Время нарастания/спада | £ 25 нс | |
Внешнее управление частотой | Входное напряжение | 0…(10 ±1)В |
Входное сопротивление | 10 кОм | |
Синхровыход | Выходное напряжение | 0…2 В (0,5 Гц…5 МГц) |
Свипирование | Глубина свипирования | 100:1 - плавно регулируется |
Цикл свипированя | 0,5 с…30 с - плавно регулируется | |
Режимы свипирования | Линейный/логарифмический (выбирается переключателем) | |
Амплитудная модуляция | Глубина АМ | 0…100% |
Частота модуляции | 400 Гц (внутренняя)/0…1 МГц (внешняя) | |
Частота несущей | 100 Гц…5 МГц (-3 дБ) | |
Чувствительность входа | £ 10 В (при 100% АМ) | |
Частотная модуляция | Девиация частоты | ±5% |
Частота модуляции | 400 Гц (внутренняя) / 0…20 кГц (внешняя) | |
Чувствительность входа | £ 10 В (при 10% ЧМ) | |
Частотомер | Частотный диапазон | 0,5 Гц…5 МГц (внутренняя) / 5 Гц…150 МГц (внешняя) (±10-5) |
Разрешение | 10 нГц для предела 1 Гц; 0,1 Гц для предела 100 МГц | |
Стабильность опорн. ген-ра | ±10-5(23°С ± 5°С) после 30 мин. работы | |
Входной импеданс | 1 МОм / 150 пФ | |
Чувствительность | £ 35 мВ (5 Гц…100 МГц), £ 45 мВ (100 МГц…150 МГц) | |
Общие данные | Напряжение питания | 115 В / 230 В±15%, 50 / 60 Гц |
Габаритные размеры | 251 x 91 x 291 мм | |
Масса | 2,4 кг |
Комплектация
- Генератор GFG-8255A
- Шнур питания
- Провод измерительный GTL-101
- Инструкция по эксплуатации
Документы
Расширенные характеристики GFG-8255A
102,7 кб
