Генератор импульсов АКИП-3302

Госреестр

Артикул: x-02116

Прямой цифровой синтез (DDS). Режим одиночных и парных импульсов, регулируемая задержка между основным и синхроимпульсом. Для двух каналов – независимая регулировка параметров. Регулировка смещения (±5 В). Период следования 20 нс...10000 с. Длительность импульса и задержка 5 нс...10000 с.

Подробнее

219 977 руб./шт

Поверка - 5500 ₽/шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

AКИП-3302 - это генератор импульсов высокого качества, способный создавать сигналы с различными временными характеристиками. Он имеет широкий диапазон регулировки периода следования импульсов - от 20 наносекунд до 100 тысяч секунд, а также длительность импульса и временную задержку - от 5 наносекунд до 100 тысяч секунд.

Время подъема и падения сигнала не превышает 10 наносекунд, гарантируя отличное качество генерируемых импульсов. Прибор предлагает несколько режимов синхронизации, включая внутреннюю, внешнюю и однократную, для создания импульсов с определенной длительностью и частотой. Входное сопротивление устройства составляет более 100 кОм, что обеспечивает стабильность и точность генерации импульсов, а также совместимость с различными источниками сигнала.

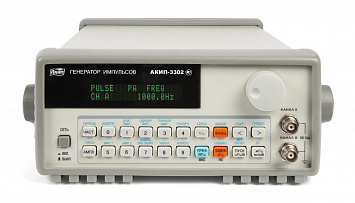

Управление AКИП-3302 осуществляется с помощью удобного интерфейса на передней панели, включающего кнопки и 4-значный дисплей для отображения текущих настроек. Благодаря технологии прямого цифрового синтеза, выходная частота генератора может быть изменена более гибко и эффективно, по сравнению с аналоговым методом.

AКИП-3302 представляет собой компактный генератор импульсов, управлять которым можно при помощи интуитивно понятного набора кнопок, расположенных на передней панели устройства. Текущая конфигурация прибора отображается на его 4-х строчном дисплее, позволяя пользователю без труда настраивать параметры, не подключая устройство к компьютеру.

Ключевой особенностью данного оборудования является прямой цифровой синтез, позволяющий осуществлять изменение частоты выходного сигнала гораздо более гибко, точно и эффективно по сравнению с аналоговыми методами. Это значительно улучшает качество генерируемого устройством сигнала и общую производительность прибора.

В нашем магазине вы можете купить Генератор импульсов АКИП-3302 и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.

Особенности:

Временные параметры: период следования от 20 до нс10000 с.
Длительность импульса и задержка от 5 нс до 10000 с.
Время нарастания/спада не более 10 нс.
Внутренний, внешний, однократный режимы синхрозапуска.
Сопротивление входа более 100 кОм.

Характеристики

? Стоимость поверки оборудования Поверка	5500
Кол-во каналов	2
Тип	Генератор импульсов

Характеристики

Временные параметры
Вид выходного сигнала	Синхроимпульс, одиночный или парный импульс, отрицательная логика, положительная логика, отрицательная полярность, положительная полярность
Временные параметры	Период следования 20 нс…10000 с Длительность импульса и задержка 5 нс…10000 с
Разрешение	5 нс при временном интервале менее 4 с 10 мкс при временном интервале более 4 с
Погрешность установки временного интервала	±(5Т10-5 + 5 нс)
Погрешность опорного источника частоты	±5*10-5
Время нарастания/спада	Не более 10 нс
Вход внешней опорной частоты	5 и 10 МГц, 0,5 В скз
Амплитудные параметры
Каналы	2 канала с регулируемой амплитудой, 1 канал ТТЛ АКИП-3301: 1 канал с регулируемой амплитудой, 2 канала ТТЛ
Диапазон амплитуды	Канал А: ±(10 мВпик…5 Впик) на нагрузке 50 Ом Канал В: ± (10 мВпик…5 Впик) на нагрузке 50 Ом Канал С: ТТЛ-уровень
Разрешение	10 мВпик
Погрешность установки амплитуды	±(2% + 25 мВпик)
Диапазон смещений	±(10 мВ…5В) на нагрузке 50 Ом
Разрешение	10 мВ
Погрешность установки смещения	±(5% + 25 мВ)
Внутреннее сопротивление выхода	50 Ом
Синхрозапуск
Режимы	Внутренний, внешний, однократный
Параметры импульса	Длительность ≥ 15 нс, время нарастания ≤ 1 мкс; период: 100 нс – 1 с
Диапазон уровней внешнего синхросигнала	1 Впик…20 Впик
Сопротивление входа внешней синхронизации	Более 100 кОм
Общие данные
Дисплей	Индикатор VFD 40 символов для моделей АКИП-3301/3302 Индикатор ЖКИ 5,7 дюймов для моделей АКИП-3303/3304/3305
Интерфейс	RS-232 для моделей АКИП-3303/3304/3305, опция GPIB для моделей АКИП-3303/3304/3305
Напряжение питания	230 В ( 15 %), 50 / 60 Гц, 50 Вт
Габаритные размеры, масса	254 х 103 х 384 мм; 3 кг (без усилителя)
