Генератор MFG-72260MRA

Госреестр

Артикул: x-02696

Все выходы полностью гальванически развязаны. Встроенный усилитель до 20 Вт на нагрузке 8 Ом. Прямой цифровой синтез, разрешение по частоте 1 мкГц. Формы сигнала - стандартные (6 видов), произвольная форма (65 видов). Редактирование СПФ без подключения к ПК. Встроенный частотомер до 150 МГц.

Подробнее

92 592 руб./шт

Поверка - 6500 ₽/шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

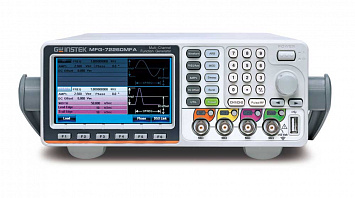

Многофункциональный генератор GW Instek MFG-72260MRA оснащен 4 выходными каналами для генерации сигнала. Поддержка импорта параметров сигнала с осциллографов GW Instek обеспечивает удобство работы в составе диагностических комплексов.

Используемые выходные каналы полностью независимы и изолированы друг от друга, а также имеют полную гальваническую развязку. Дополнительно генератор имеет выход ТТЛ, а также вход, к которому специалист может подключить источник внешнего синхронизирующего сигнала.

Для интеграции оборудования с измерительными устройствами, а также для подключения к ПК и использования внешних носителей информации, предусмотрен порт USB, расположенный на передней панели прибора.

Разъем RJ-45 предназначен для подключения генератора GW Instek MFG-72230M по витой паре к сети. Благодаря этому, устройство может работать в составе учебных и лабораторных комплексов. Также, доступно удаленное управление прибором.

Программное обеспечение AWES используется для создания и редактирования сигналов, которые могут иметь произвольную форму и другие технические параметры. Вместе с программой поставляется каталог готовых файлов с разными типами сигналов. В библиотеке также доступны заранее запрограммированные равномерный и гауссовский шум, а также цифровые и кодированные сигналы.

Управление генератором GW Instek MFG-72230M осуществляется с помощью панели кнопок и цветного ЖК-дисплея разрешением 480 на 272 пикс, что позволяет использовать генератор без подключения к компьютеру.

Память, рассчитанная на 10 ячеек, позволяет сохранить настройки. Благодаря этому, вы можете быстро получить доступ к часто используемым настройкам, что удобно при тестировании однотипного оборудования.

Особенности:

4 независимых канала.
Амплитуда - 10 Впик при нагрузке в 50 Ом.
Имеется 14-битный АП, частота - 200 Мгц.
Установлена память для загрузки параметров генерируемого сигнала на 16 К точек или 66 встроенных форм.

Характеристики

? Стоимость поверки оборудования Поверка	6500
Кол-во каналов	4
Тип	Генератор сигналов

Характеристики

Количество каналов	4
Цифровой выход	нет
Частотный диапазон ОТ	1 мкГц
Частотный диапазон ДО	320 МГц
Опорный генератор (погрешность установки частоты)	±2×10-5
Выходной уровень (минимум)	1мВ
Выходной уровень (максимум)	1 В
Выходной импеданс (Ом)	50
ЦАП (бит)	14
Память (СПФ)	16 к точек 10 ячеек
Виды модуляции	AM/ ЧМ, ИM, ЧМн, SUM, ШИМ, АМн, ФМн и ГКЧ
BURST Пакетный режим	да
Экран (см, разрешение)	TFT \| 480 х 272 \| 11 см
Особенности	Амплитуда 10 В (1 мкГц – 60 МГц), захват сигнала на цифровом осциллографе GW Instek и его воспроизведение генератором.
Интерфейс	USB, LAN.

Комплектация

Генератор MFG-72260MRA
Краткая инструкция по эксплуатации
ПО и Инструкция по эксплуатации на CD
Измерительный кабель GTL-101 2 шт

Документы

Расширенные характеристики MFG-72230M, MFG-72260M, MFG-72260MFA, MFG-72260MRA 361,5 кб
