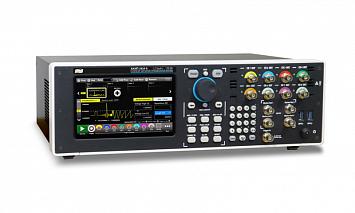

Генератор сигналов произвольной формы АКИП-3424-8 (64М)

Артикул: x-02200

Генератор 3 в 1 – функциональный генератор, генератор сигналов произвольных форм, генератор кодовых последовательностей (опция). Частота дискретизации до 1,2 ГГц. Маркерный выход.Высота 3U, возможность монтажа в 19” стойку.

Подробнее

Запросить цену

Уточняйте наличие

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Приборы серии АКИП-3424 представляют собой многофункциональные генераторы сигналов, которые объединяют несколько функций в одном приборе, включая функциональный генератор, генератор сигналов произвольной формы, генератор цифровых последовательностей.

Генераторы серии АКИП-3424 сочетают в себе гибкость аппаратной части за счет комбинации двух технологий, улучшенного режима DDS для создания сигналов специальной формы и TrueArb для создания сигналов произвольной формы.

Режим сигналов специальной формы (AFG) позволяет пользователю быстро вносить изменения в параметры сигнала, создавать или дополнять существующие формы сигналов в упрощенной форме.
Режим создания сигналов произвольной формы (AWG) позволяет пользователю создавать сложные волновые формы аналоговых и цифровых сигналов и шаблонов, вставлять их в последовательность, применять циклы и переходы.
Режим последовательных данных (PAT) предназначен для генерации потока двоичной информации. До 8 аналоговых каналов потока данных, режим генерации псевдослучайной двоичной последовательности (PRBS)

Особенности:

Память до 64 МБ на канал
Режим формирования произвольного сигнала (до 16384 сегментов)
До 32 аналоговых и 128 цифровых полностью синхронизированных каналов.
Генератор кодовых последовательностей.
Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ФМн, ШИМ
Возможность использования в системах цифровой модуляции для создания I/Q-сигналов.
Опциональный высоковольтный выход (до 12 Впик-пик) на нагрузке 50 Ом и смещением до ± 2,5 В.
Высота 3U, возможность монтажа в 19” стойку (опция)

Характеристики

Кол-во каналов	8
Тип	Генератор сигналов произвольной формы

Характеристики

Выходные параметры
Число каналов	8 – аналоговые 4 – маркеры 8/16/32 – цифровые (опция)
Скорость выборки	от 1 выб/с до 1,2 Гвыб/с
Погрешность установки частоты	±2*10-6
Выходное сопротивление	50 Ом, 5 Ом
Выходной уровень (50 Ом)	0 … 6 Впик-пик (опционально до 12 Впик-пик)
Дискретность установки	< 0,5 мВ или 5 разрядов
Диапазон установки смещения постоянной составляющей	Диапазон установки 50 Ом на 50 Ом: -3 В … +3 В (-6 В … +6 В – опция) Диапазон установки 50 Ом на высокоомный выход: -6 В … +6 В (-12 В … +12 В – опция)
Постоянное смещение
Диапазон смещения постоянной составляющей (50 Ом)	-3 … +3 В (опционально: -6 … +6)
Погрешность установки	±(1% от уст. + 10 мВ)
Синусоида
Частотный диапазон	1 мкГц … ≤ 70 МГц: 12 Впик-пик 70 МГц … ≤ 120 МГц: 9 Впик-пик 120 МГц … ≤ 180 МГц: 6 Впик-пик 180 МГц … 300 МГц: 3 Впик-пик (Без опции HV максимальный выходной уровень 6 Впик-пик)
Коэффициент гармоник (при уровне не более 1Впик-пик)	1 мкГц … ≤ 10 МГц: <-60 дБн 10 МГц … ≤ 50 МГц: <-55 дБн 50 МГц … ≤ 100 МГц: <-45 дБн 100 МГц … 300 МГц: <-30 дБн
КНИ (коэфф. нелин. искажений)	<0,1 % (10 Гц ... 20 кГц, 1 Впик-пик)
Негармонические составляющие (при уровне не более 1Впик-пик)	1 мкГц … ≤10 МГц: <-65 дБн 10 МГц … 300 МГц: <-55 дБн
Фазовый шум (при уровне не более 1Впик-пик, отстройка 10 кГц)	<-120 дБн/Гц (10 МГц)
Прямоугольник
Частотный диапазон	1 мкГц … ≤ 40 МГц: 12 Впик-пик 40 МГц … ≤ 80 МГц: 10 Впик-пик 80 МГц … ≤ 150 МГц: 7 Впик-пик (Без опции HV максимальный выходной уровень 6 Впик-пик)
Время нарастания/спада	2 нс
Выброс	2%
Джиттер	<20 пс
Пила, треугольник
Частотный диапазон	1 мкГц … 15 МГц
Нелинейность	≤0,1%
Перестраиваемая скважность	0,0 … 100,0%
Импульс
Диапазон частот	1 мкГц … ≤ 5 МГц: 12 Впик-пик 5 МГц … ≤ 60 МГц: 10 Впик-пик 60 МГц … ≤ 150 МГц: 7 Впик-пик (Без опции HV максимальный выходной уровень 6 Впик-пик)
Длительность импульса	От 2,5 нс
Время нарастания/спада	2 нс … 1000 с, разрешение 2 пс
Диапазон изменения скважности	0% … 100%
Выброс	2%
Джиттер	< 20 пс
Произвольная форма (СПФ)
Диапазон частот	1 мкГц … 150 МГц
Длина памяти	2 … 16 тысяч точек – стандартный режим
Разрешение ЦАП	14 бит
Частота дискретизации	1,2 ГГц
Минимальное время нарастания/спада	1,1 нс
Джиттер	800 пс
Пакетный режим
Формы сигналов	Стандартные формы сигналов (кроме: DC, шум) + СПФ
Режим запуска	Синхронизированный или по строб-импульсу
Число импульсов в пакете	1 … 4294967295 импульсов или бесконечно
ГКЧ
Формы несущей	Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
Время качания	40 нс ... 2000 с
Погрешность установки времени качания	≤ 0,4 %
Закон качания	Линейный, логарифмический, пошаговый, пользовательский
Источник синхронизации	Внешний, внутренний, ручной
АМ, ЧМ
Формы несущей	Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
Источник модуляции	Внешний/внутренний
Форма модулирующего колебания	Синус, меандр, пила, треугольник, шум, произвольная
Частота модулирующего колебания	Внутреннее: 500 мкГц … 48 МГц
Коэффициент АМ	0 ... 120 % (АМ)
ФМ
Формы несущей	Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
Источник модуляции	Внешний/внутренний
Форма модулирующего колебания	Синус, меандр, пила, треугольник, шум, произвольная
Частота модулирующего колебания	Внутреннее: 500 мкГц … 48 МГц Внешнее: до 8 МГц
Диапазон установки девиации фазы	0º ... 360º
ЧМН, ФМН
Формы несущей	Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
Источник модуляции	Внешний/внутренний
Форма модулирующего колебания	Меандр (скважность 50 %)
Частота модулирующего колебания	Внутреннее: 500 мкГц ... 48 МГц Внешнее: до 8 МГц
Частота скачка ЧМн	1 мкГц ... 300 МГц
Скачок фазы ФМн	0º ... 360º
ШИМ
Формы несущей	Импульс
Источник модуляции	Внешний/внутренний
Форма модулирующего колебания	Синус, меандр, пила, треугольник, шум, произвольная
Частота модулирующего колебания	50 Внутреннее: 500 мкГц ... 48 МГц Внешнее: до 8 МГц
Диапазон девиации	0% ... 50% от периода импульса
Цифровые каналы (Опция)
Число каналов	8, 16, 32 – в зависимости от модели и опции
Тип разъема	Mini-SAS HD (на задней панели)
Выходное сопротивление	100 Ом
Выходной стандарт	LVDS - низковольтная дифференциальная передача сигналов
Время нарастания/спада	< 1 нс
Частота дискретизации	1,2 ГГц
Дополнительные входы/выходы
Маркер	1, 2 или 4 канала в зависимости от модели прибора, тип SMA, 50 Ом, выходной уровень: 1 В ... 2,5 В (разреш.: 10 мВ), время нарастания/спада < 700 пс, джиттер 20 пс
Синхровход/Строб	тип SMA; 50 Ом / 1 кОм; входной уровень: -10 В ... 10 В (разреш.: 50 мВ); защита входа ≤ ±15 В; мин. длит. импульс 3 нс
ОГ вход	Тип SMA, 50 Ом, входной уровень: - 4 дБм ... 11 дБм; диапазон частот: 5 МГц ... 100 МГц
ОГ выход	Тип SMA, 50 Ом, 10 МГц, 1,65 Впик-пик
Внешняя модуляция	Тип SMA, 1 канал, > 2 МОм, полоса пропускания: 8 МГц (дискрет. 40 МГц); выходной уровень: -0,5 В ... +0,5 В
Общие данные
Дисплей	Графический ЖК-дисплей, диаг. 17,78 см, емкостной сенсорный. Разрешение: 1024х600
Операционная система	Windows 10
Интерфейс	USB (2-USB 2.0), LAN
Выходы (задняя панель)	2-PS/2 (мышь, клавиатура), порт внешнего монитора
Напряжение питания	100…240 В, 45 … 66 Гц
Потребляемая мощность	не более 150 Вт
Габаритные размеры	135 × 445 × 320 мм Возможность монтажа в 19" стойку (опция RIDER-RACK), высота 3U
Масса	12 кг

Документы

Расширенные характеристики АКИП-3424 360,6 кб
