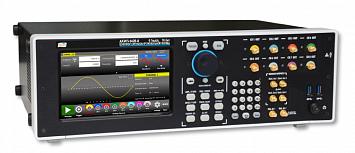

Генератор сигналов произвольной формы АКИП-3426-8
--
Радио и электроизмерительные приборы
-Радио и электроизмерительные приборыВесовое оборудованиеИзмерители параметров окружающей средыПаяльное оборудованиеПриборы неразрушающего контроляРучной измерительный инструментОбслуживание IT-инфраструктурыВидеонаблюдениеИнформационная безопасностьИспытательное оборудованиеГеодезическое оборудованиеРазноеПодержанное оборудованиеКомлекты оборудования для лицензии МЧС
Генераторы сигналов
-Генератор сигналов произвольной формы АКИП-3426-8АвтотестерыАнализаторы сигналов и спектра Анализаторы качества электроэнергииАнализаторы фазовых шумовАнализаторы цепей, Измерители КСВН и ККПОАнтенны измерительныеАттенюаторыВаттметрыВольтамперфазометрыВольтметры и амперметры лабораторныеГенераторы влажного газа, камеры влажностиИзмерители сопротивления заземленияИзмерители и преобразователи мощностиИзмерители иммитанса (RLC-метры)Измерители параметров безопасности электрооборудованияИзмерение параметров сетейИзмерители параметров УЗОИзмерители сопротивленияИК-окнаИсточники питанияКалибраторыОпцииТестеры электроустановокСистема коммутации и сбора данныхМикроомметрыМегаомметрыМеры сопротивлений, индуктивности, емкостиМультиметры, токовые клещи портативные, ручныеНагрузки электронные ОсциллографыПриборы ОВКРегистраторы тока и напряженияСинтезаторы частотТесламетры (измерители магнитной индукции)Тестеры батарей, элементов питания и аккумуляторовУсилителиФазоуказателиУстановки для высоковольтных испытаний изоляцииЧастотомерыШунты токовыеЭлектрические тестеры, индикаторыРазное
Генератор 3 в 1 – функциональный генератор, генератор сигналов произвольных форм, генератор кодовых последовательностей. Маркерный выход. Режим формирования сигнала произвольной формы до 770 МГц. Частота дискретизации до 6,16 ГГц. Высота 3U, возможность монтажа в 19” стойку.
Подробнее
Запросить цену
Уточняйте наличие
Нашли дешевле?
Поделиться
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Генератор АКИП-3426-8 - это самый быстрый в мире 16-битный генератор произвольной и специальной формы, который можно использовать в качестве генератора импульсов. Одиночный или двойной импульс можно создать на несколько секунд благодаря интуитивно понятному пользовательскому интерфейсу. Прибор одновременно сочетает в себе функциональный генератор, генератор сигналов произвольных форм, генератор кодовых последовательностей.
Преимущества:
- восемь несимметричных аналоговых выхода,
- частота дискретизации 6,16 ГГц,
- разрядность ЦАП 16 бит,
- два режима работы генератора: основной и расширенный,
- диапазон выходного напряжения до 5 В,
- время нарастания/спада 175 пс (уровень 10%-90% в режиме True ARB);
- маркерный выход,
- глубина памяти до 4 ГБ.
Характеристики
Кол-во каналов
|
8 |
Тип
|
Генератор сигналов произвольной формы |
Характеристики
Выходные параметры | |
Число каналов | 8 – аналоговые 4 – маркеры 8/16/32 – цифровые (опция) |
Аналоговые выходы | Несимметричные – АКИП-3426-2, АКИП-3426-4, АКИП-3426-8 Дифференциальные – АКИП-3426-2D, АКИП-3426-4D, АКИП-3426-8D |
Частотный диапазон ( синус) | 1 мкГц … 2 ГГц |
Разрешение | 1 мкГц |
Погрешность установки частоты | ±2*10-6 |
Выходное сопротивление | 50 Ом |
Выходной уровень (50 Ом) | |
Погрешность установки уровня | ±(1% от уст. (Впик-пик) + 5 мВ) Синус, 1 кГц, смещение 0 В, уровень > 5 мВпик-пик |
Тип разъема аналоговых каналов | SMA |
Постоянное смещение | |
Диапазон смещения постоянной составляющей (50 Ом) | ±(2,5 В – вых. уровень/2) - АКИП-3426-2, АКИП-3426-4, АКИП-3426-8 ±(0,75 В – вых. уровень/2) - АКИП-3426-2D, АКИП-3426-4D, АКИП-3426-8D |
Разрешение | 1 мВ |
Погрешность установки | ±(1% от уст. + 5 мВ) |
Синусоида | |
Неравномерность АЧХ относительно 1 кГц | ± 0,5 дБ (DC ... 2 ГГц, 1 Впик-пик) |
Коэффициент гармоник (при уровне не более 1Впик-пик) | <-75 дБн от 1 мкГц до 20 кГц, <-70 дБн свыше 20 кГц до 400 МГц, <-60 дБн свыше 400 МГц до 1 ГГц, <-55 дБн свыше 1 ГГц до 2 МГц |
КНИ (коэфф. нелин. искажений) | <0,05 % (10 Гц ... 20 кГц, 1 Впик-пик) |
Негармонические составляющие (при уровне не более 1Впик-пик) | <-65 дБн от 1 мкГц до 1,5 ГГц, <-55 дБн свыше 1,5 ГГц до 1,7 ГГц, <-50 дБн свыше 1,7 ГГц до 2 ГГц |
Фазовый шум (при уровне не более 1Впик-пик, отстройка 10 кГц) | <-127 дБн/Гц (20 МГц) <-123 дБн/Гц (100 МГц) <-105 дБн/Гц (1 ГГц) |
Прямоугольник | |
Частотный диапазон | 1 мкГц … 770 МГц |
Время нарастания/спада | 400 пс (10% ... 90%), 300 пс (20% … 80%) |
Выброс | 2% |
Джиттер | <2 пс |
Пила, треугольник | |
Диапазон частот | 1 мкГц … 75 МГц |
Нелинейность | 0,1% |
Перестраиваемая скважность | 0,0 – 100,0% |
Импульс | |
Диапазон частот | 1 мкГц … 770 МГц |
Длительность импульса | От 500 пс |
Время нарастания/спада | 400 пс … 1000 с, разрешение 2 пс (10% … 90%) 300 пс … 1000 с, разрешение 2 пс (20% … 80%) |
Диапазон изменения скважности | 0,1% - 99,9% |
Выброс | 2% |
Джиттер | <10 пс |
Произвольная форма (СПФ) | |
Диапазон частот | 1 мкГц … 770 МГц |
Количество выборок | от 2 до 16384 |
Разрешение ЦАП | 16 бит |
Частота дискретизации | до 6,16 ГГц |
Мин. время нарастания/спада | 400 пс (10% ... 90%), 300 пс (20% … 80%) В расширенном режиме: 175 пс (10% ... 90%), 110 пс (20% … 80%) |
Джиттер | 2 пс |
Пакетный режим | |
Формы сигналов | Стандартные формы сигналов (кроме: DC, шум) + СПФ |
Режим запуска | Синхронизированный или по строб-импульсу |
Число импульсов в пакете | 1 … 4,294,967,295 импульсов или бесконечно |
ГКЧ | |
Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
Время качания | 30 yс ... 2000 с |
Погрешность установки времени качания | ≤ 0,4 % |
Закон качания | Линейный, логарифмический, пошаговый, пользовательский |
Источник синхронизации | Внешний, внутренний, ручной |
АМ, ЧМ | |
Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
Источник модуляции | Внешний/внутренний |
Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, СПФ |
Частота модуляции | 500 мкГц ... 61 МГц – внутр.; до 10 МГц – внеш |
Коэффициент АМ | 0 ... 120 % (АМ) |
ФМ | |
Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
Источник модуляции | Внешний/внутренний |
Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, СПФ |
Частота модуляции | 500 мкГц ... 61 МГц – внутренняя; до 10 МГц – внешняя |
Диапазон установки девиации фазы | 0º ... 360º |
ЧМН, ФМН | |
Формы несущей | Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
Источник модуляции | Внешний/внутренний |
Модулирующее колебание (внутреннее) | Меандр (скважность 50 %) |
Частота модуляции | 500 мкГц ... 61 МГц – внутр.; до 10 МГц – внеш |
Частота скачка ЧМн | 1 мкГц ... 2 ГГц |
Скачок фазы ФМн | 0º ... 360º |
ШИМ | |
Формы несущей | Импульс |
Источник модуляции | Внешний/внутренний |
Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, СПФ |
Частота модуляции | 500 мкГц ... 61 МГц – внутр.; до 10 МГц – внеш. |
Диапазон девиации | 0% ... 50% от периода импульса |
Цифровые каналы (Опция) | |
Число разъемов | 1,2,4 |
Число выходов | 8-бит, 16-бит, 32-бит |
Тип разъема | Mini-SAS HD (на задней панели) |
Выходное сопротивление | 100 Ом |
Выходной стандарт | LVDS - низковольтная дифференциальная передача сигналов |
Время нарастания/спада | < 1 нс |
Частота дискретизации | 1,54 ГГц на канал |
Память | 512 МБ на канал (1 ГБ на канал опция) |
Дополнительные входы / выходы | |
Вход/Выход синхронизации приборов | Коннектор Infiniband, 4 шт., на задней панели |
Маркер | 1, 2, 4 канала (в зависимости от модели), тип SMA, 50 Ом, выходной уровень: 100 мВ ... 2,15 В (разреш.: 1 мВ) |
Синхровход/Строб | тип SMA; 2 канала, 50 Ом / 1 кОм; входной уровень: -10 В ... 10 В (разреш.: 50 мВ); защита входа ≤±15 В; мин. длит. импульс 12 нс |
Вход/Выход ОГ | ОГ вход: 50 Ом, SMA на задней панели, входной уровень: 0,2 ... 2 Впик-пик; диапазон частот: 5 МГц ... 200 МГц ОГ выход: 50 Ом, SMA на задней панели, 10 МГц TCXO (опция - 100 MHz VCOCXO), выходной уровень: 1,65 Впик-пик |
Вход тактовой частоты | SMA на задней панели, 50 Ом, 0 … 10 дБм. Режим True Arb: частота дискр./N, где N = 4, 8, 16, 32 для дискр. = 3,08 …6,16 ГГц N = 2, 4, 8, 16, 32 для диск. = 3,08 … 5,0 ГГц Режим AFG: 192,5 МГц, 385 МГц, 770 МГц, 1540 МГц (переключаемо) |
Синхровыход | SMA на задней панели, 50 Ом, 1 Впик-пик Частота: режим AFG: 6,16 ГГц/N где N = 16, 32, 64, …, 2048 режим AWG: 6,16 ГГц/16 … 6,16 ГГц/4096 |
Внешняя модуляция | SMA на задней панели, 10 кОм, 10 МГц, -1 В … 1 В, 14 бит |
Общие данные | |
Дисплей | Графический ЖК-дисплей, диаг. 17,78 см, емкостной сенсорный. Разрешение: 1024х600 |
Операционная система | Windows 10 |
Интерфейсы | USB (4-USB 2.0, 2-USB 3.0), LAN 2-PS/2 (мышь, клавиатура), HDMI, DVI, VGA, Audio IN/OUT |
Напряжение питания | 100…240 В, 45 … 66 Гц, 185 Вт |
