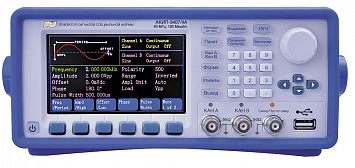

Генератор сигналов специальной формы АКИП-3407/3А
--
Радио и электроизмерительные приборы
-Радио и электроизмерительные приборыВесовое оборудованиеИзмерители параметров окружающей средыПаяльное оборудованиеПриборы неразрушающего контроляРучной измерительный инструментОбслуживание IT-инфраструктурыВидеонаблюдениеИнформационная безопасностьИспытательное оборудованиеГеодезическое оборудованиеРазноеПодержанное оборудованиеКомлекты оборудования для лицензии МЧС
Генераторы сигналов
-Генератор сигналов специальной формы АКИП-3407/3ААвтотестерыАнализаторы сигналов и спектра Анализаторы качества электроэнергииАнализаторы фазовых шумовАнализаторы цепей, Измерители КСВН и ККПОАнтенны измерительныеАттенюаторыВаттметрыВольтамперфазометрыВольтметры и амперметры лабораторныеГенераторы влажного газа, камеры влажностиИзмерители сопротивления заземленияИзмерители и преобразователи мощностиИзмерители иммитанса (RLC-метры)Измерители параметров безопасности электрооборудованияИзмерение параметров сетейИзмерители параметров УЗОИзмерители сопротивленияИК-окнаИсточники питанияКалибраторыОпцииТестеры электроустановокСистема коммутации и сбора данныхМикроомметрыМегаомметрыМеры сопротивлений, индуктивности, емкостиМультиметры, токовые клещи портативные, ручныеНагрузки электронные ОсциллографыПриборы ОВКРегистраторы тока и напряженияСинтезаторы частотТесламетры (измерители магнитной индукции)Тестеры батарей, элементов питания и аккумуляторовУсилителиФазоуказателиУстановки для высоковольтных испытаний изоляцииЧастотомерыШунты токовыеЭлектрические тестеры, индикаторыРазное
Генераторы сигналов: синусоидального, прямоугольного, треугольного, импульсного, шумового, постоянного тока, а также до 50 типов сигналов предустановленной произвольной формы. Два полностью независимых источника колебаний. Редактирование сигналов произвольной формы (5 ячеек памяти).
Подробнее
Поделиться
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Генератор сигналов специальной формы АКИП-3407/3А является универсальной, так как наряду со специальными, она генерирует сигналы стандартных форм. Генератор АКИП-3407/3А может применяться для настройки каналов связи и высокоточного оборудования, благодаря низкому уровню искажений.
Основное предназначение генераторов сигналов специальной формы АКИП-3407/3А заключается в воспроизведении электромагнитного сигнала, под которым понимаются сигналы следующих типов: синус, пилообразный, прямоугольный, импульсный и др., а также проверке и отладке различных радиоэлектронных приборов.
Особенности:
- Два независимых выхода.
- Диапазон частот 1 мкГц…30 МГц.
- Выходной уровень:
0,1 мВ…10 Впик-пик (50 Ом, ≤ 20 МГц),
0,1 мВ…5 Впик-пик (50 Ом, > 20 МГц),
0,2 мВ…20 Впик-пик (1 МОм, ≤ 20 МГц),
0,2 мВ…10 Впик-пик (1 МОм, > 20 МГц). - Формы сигналов: синус, меандр, импульс, пост. смещение, функциональные сигналы (11 форм), СПФ.
- Сигналы произвольной формы: дискретизация 120 МГц, длина памяти 4096 точек, ЦАП 14 бит.
- Режимы модуляции: АМ, ЧМ, ФМ (ИМ), ЧМн, ШИМ, BPSK.
- Режимы ГКЧ и формирования пакетов (Burst).
- Режим SUM: сложение 2-х выходных сигналов (вых.А/вых.В).
- Частота дискретизации: 120 МГц.
- Встроенный частотомер 1 Гц…150 МГц.
- Интерфейс USB.
- Габариты: 226×365×98 мм.
- Вес: 3 кг.
Характеристики
? Стоимость поверки оборудования
Поверка
|
5500 |
Кол-во каналов
|
2 |
Тип
|
Генератор сигналов специальной формы |
Характеристики
Частотный диапазон | 1 мкГц...30 МГц |
Основные выходные параметры (Выход А/В) | |
Разрешение | 1 мкГц (1 мкГц – 1 кГц)/ 1 мГц (> 1 кГц); 7 разрядов |
Погрешность частоты | Стандартно: ± 5х10 -5 + 1 мкГц |
Выходной уровень | Частота < 20 МГц: 0,1 мВ пик ...10 В пик (50 Ом); 0,2 мВ пик ...20 В пик (1 МОм) Частота > 20 МГц: 0,1 мВ пик ...7,5 В пик (50 Ом); 0,2 мВ пик ...15 В пик (1 МОм) |
Разрешение | 0,2 мВ пик (<2 В); 2 мВ пик (>2 В) |
Погрешность уровня | ±(1% от уст. + 1 мВ) |
Постоянное смещение | ± 5 В (на 50 Ом), разрешение 2 мВ, погрешность ±(1% + 1 мВ) |
Длина памяти | 4...4096 точек |
Выходное сопротивление | 1 МОм/ 50 Ом |
Синусоида | |
Уровень гармоник относительно уровня основной частоты | АКИП-3407/1А....4А : -60 дБн в диапазоне до 5 МГц; -50 дБн в диапазоне 5 МГц ... 35 МГц АКИП-3407/5А : -60 дБн в диапазоне до 1 МГц; -50 дБн в диапазоне 1 МГц ... 30 МГц; -45 дБн в диапазоне 30 МГц ... 60 МГц |
Сумм. гармонические искажения | ≤ 0,1% (на частотах до 20 кГц) |
Меандр | |
Время нарастания | ≤ 20 нс |
Скважность | 0,1 % - 99,9 % |
ТТЛ-выход | |
Время нарастания/спада | ≤ 20 нс |
Низкий уровень | < 0,3 В |
Режим свипирования | > 4 В |
Произвольная форма (Выход А/В) | |
Частота дискретизации | 120 МГц |
Формы сигнала | 5 форм редактируемых пользователем (ячейки памяти NoNo 15...19) |
Длина памяти | 4096 точки |
Разрешение ЦАП | 14 бит (Выход A), 10 бит (Выход B) |
Модуляция (Выход А) | |
Виды модуляции | АМ, ЧМ, ФМ, ШИМ, ЧМн, ФМн |
Глубина АМ | 1...120% |
Частота модуляции | 1 мкГц ... 100 кГц |
Девиация фазы ФМ | 0°...360° |
Девиация ШИМ | 0% ...99% |
Сипирование (ГКЧ) (Выход А) | |
Режимы свипирования | Линейное или логарифмическое |
Интервал свипирования | 5 мс...500 с |
Погрешность установки | ±7% от установки ±1,5% |
Выход частоты (MOD out) | 100 мкГц...10 кГц; синус; 5 В пик-пик ± 2%; импеданс: 600 Ом |
Пакетный режим (Выход А) | |
Формы сигналов | Синус, прямоугольник, пила/ треугольник и др. |
Виды запуска | По счету (от 1 до 50000 имп, в зависимости от настроек), по строб-импульсу |
Период повторения | 1 мкс – 500 с |
Режим сложения (Выход В) | |
По частоте | Отношение частот / разность частот |
По амплитуде | Разность амплитуд/ разность смещений |
Объединение формы | Объединяемые амплитуды: 0% ~ 100% |
Частотомер | |
Частотный диапазон | 10 мГц...350 МГц (100 нс...20 с); время счета 1 мс...500 с |
Чувствительность | 20 мВскз...5 Вскз |
Общие данные | |
ЖК-дисплей | Графический цветной (TFT, диагональ 11 см), 480х272 точек |
Напряжение питания | 220 В ( ± 22 В), 47~53 Гц; |
Рабочие условия | 0...40°С, 80% |
Интерфейс | USB (2 шт), RS-232 |
Габаритные размеры, масса | 334 × 256 × 106 мм, 3 кг |
Комплектация
- Генератор АКИП-3407/3A
- Шнур питания
- Соединительный кабель
- Компакт диск с ПО
