Карманный четырехканальный осциллограф МЕГЕОН 15004
Карманный четырёхканальный осциллограф МЕГЕОН 15004 является современным и компактным устройством, разработанным для исследования, анализа и диагностирования различных электрических сигналов как в аналоговых, так и в цифровых системах. Его компактные размеры и многофункциональность делают его незаменимым помощником для технических специалистов, занимающихся ремонтом и обслуживанием электронных устройств, а также для учащихся технических специальностей и энтузиастов в области изучения электрических систем.
Одной из ключевых особенностей осциллографа МЕГЕОН 15004 является наличие четырех независимых каналов измерения: двух аналоговых каналов A и B, и двух цифровых каналов C и D. Это позволяет проводить детальное и всестороннее исследование сигналов разной природы. Встроенный многофункциональный генератор дает возможность тестировать и отлаживать работу различных электронных компонентов, а также оценивать качество и точность других измерительных устройств.

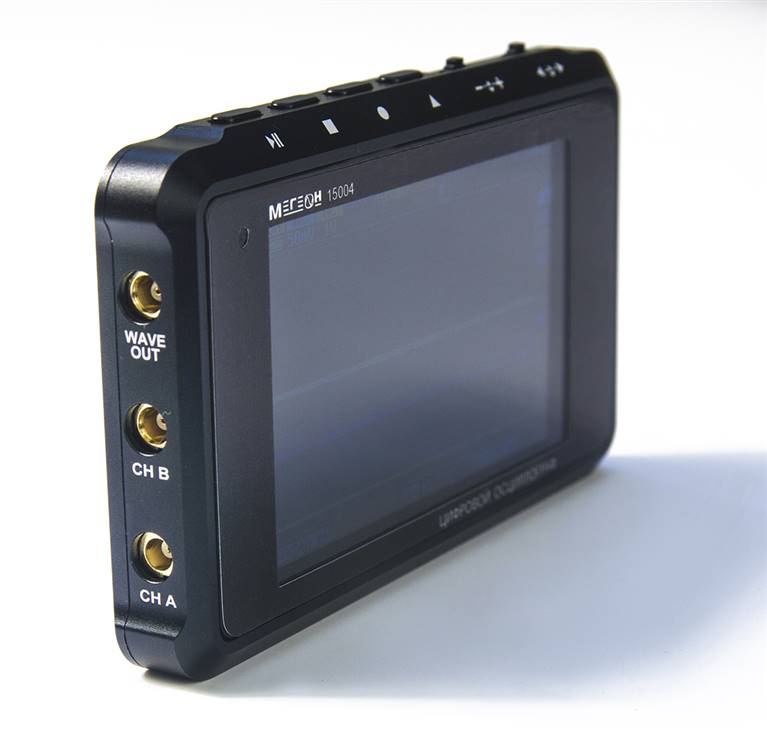

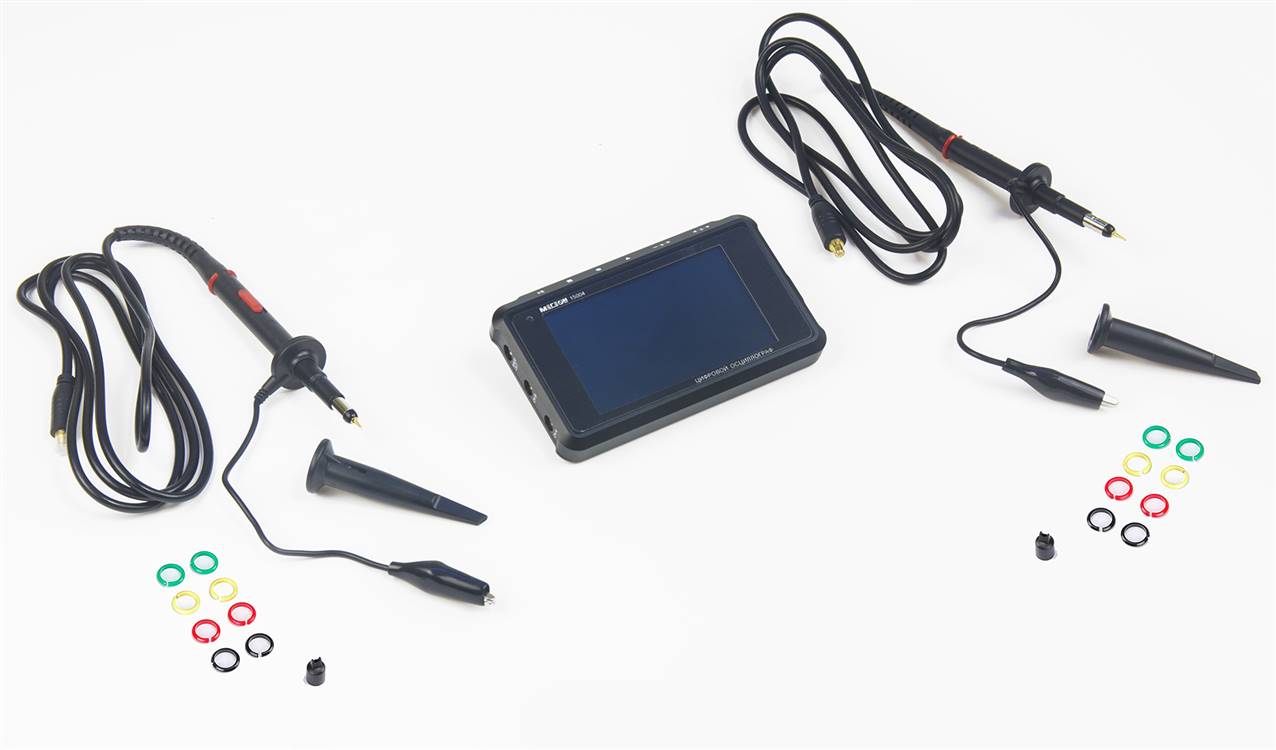

Вместе с осциллографом поставляется пара пробников для подключения к тестируемым устройствам. Прибор имеет полосу пропускания до 8 МГц, обеспечивая высокую точность при анализе и отображении на дисплее осциллограмм сигналов с частотами, не превышающими это значение. Внутреннее разрешение устройства составляет 8 бит.
Особенности:
- Компактный размер
- Полоса пропускания до 200 кГц
- Встроенный генератор сигналов

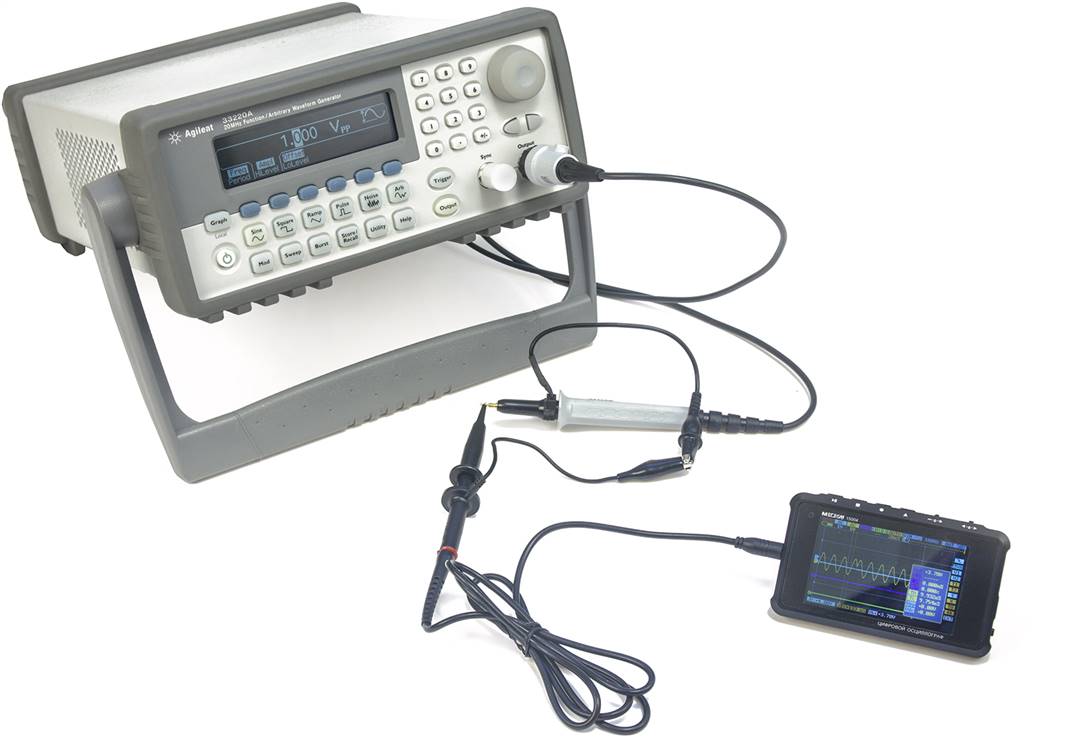

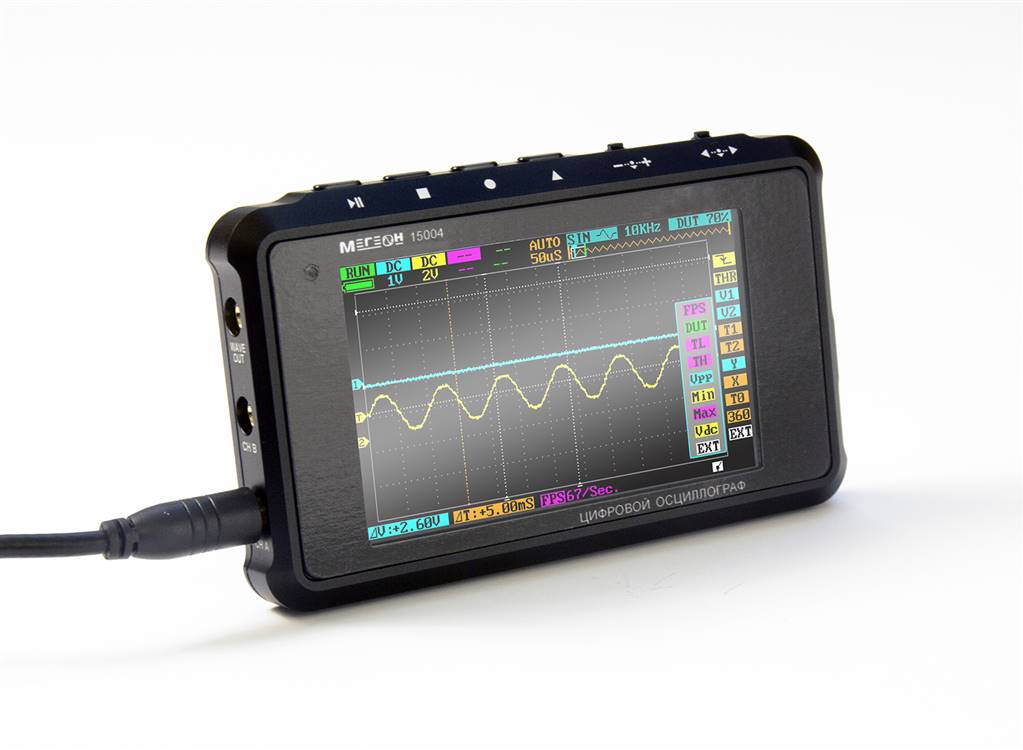

- Цветной дисплей 2,8'
- Полностью автономен
- Micro USB интерфейс
Характеристики
Тип
|
Осциллограф карманный |
Количество каналов
|
4 |
Полоса пропускания
|
8 МГц |
Объём памяти
|
2 МБ |
Интерфейсы
|
Mini-USB |
АЦП (бит)
|
8 |

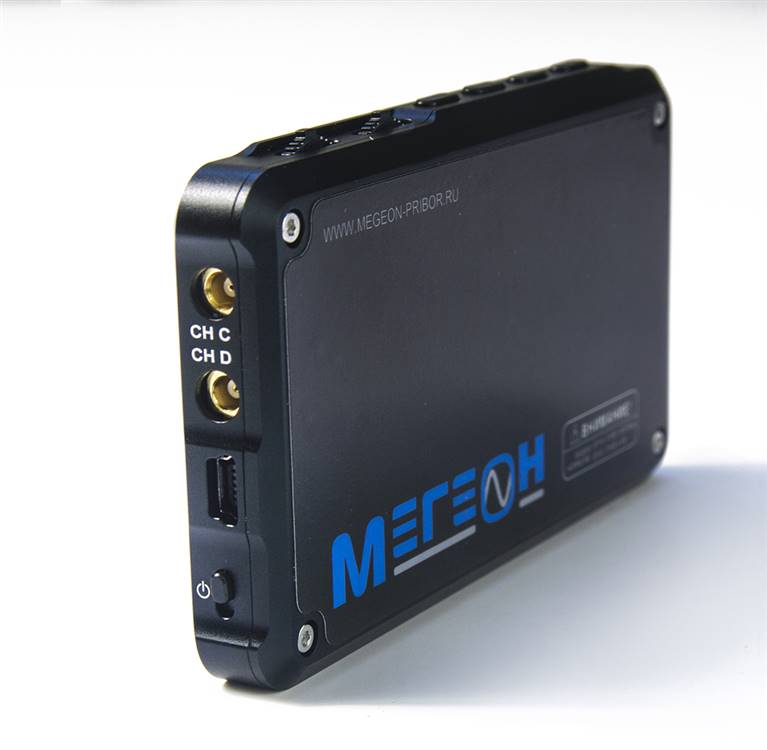

Процессор | ARM Cortex M3 |
Система ввода-вывода и управления | FPGA |
Полоса пропускания | 0…8 МГц |
Аналоговые каналы | |
Количество, обозначение | 2 (А, В) |
Максимальное напряжение при «х1» | ± 40 Вп-п |
Максимальное напряжение при «х10» | ± 400 Вп-п |
Цифровые каналы | |
Количество, обозначение | 2 (C, D) |
Уровни напряжения | 0…2,4 В – логический «0», 3…15 – логическая «1» |
Технические характеристики | |
Вертикальная чувствительность каналов А и В | 20 мВ…10 В/Дел с шагом 1-2-5 (х1) 0,2 В…100 В/Дел с шагом 1-2-5 (х10) |
Вертикальная чувствительность каналов С и D | 0…15 В фиксированная (CMOS, TTL) |
Тип входов А и В | Открытый, закрытый |
Тип входов C и D | Открытый |
Вертикальное разрешение каналов А и В | 8 бит |
Частота выборки | 30 выб/с…72 Мвыб/с |
Объём памяти для хранения осциллограмм | 2 Мб внутренняя память, (при подключении к компьютеру работает как съёмный USB-диск) |
Сохраняемая длина осциллограммы | 360…4096 точек |
Формат сохраняемых данных | Bmp, Dat, Buf, Csv |
Автоматические настраиваемые измерители | 8 измерителей, выбор из 12 параметров у каждого |
Фиксированные измерители | 2 (амплитуда и время между курсорами) |
Горизонтальная развёртка | 100 нс…1 с с шагом 1-2-5 |
Режим запуска триггера | Автоматический(auto),стандартный(norm),одиночный(singl),медленный(none),сканирование(scan) |
Тип запуска триггера | Запуск по восходящему фронту, Запуск по нисходящему фронту, Уровень сигнала больше, чем уровень триггера Уровень сигнала меньше, чем уровень триггера Длительность отрицательного импульса меньше триггера Длительность отрицательного импульса больше триггера Длительность положительного импульса меньше триггера Длительность положительного импульса больше триггера |
Источник запуска триггера | Каналы A,B,C,D |
Уровень запуска триггера | - 3,8…3,8 В с шагом 40 мВ |
Встроенный генератор | |
Меандр | 10 Гц…2 МГц с шагом 1-2-5, далее 4,6,8 МГц, амплитуда ≈ 2,8 Вп-п скважность 10…90% |
Синусоида | 10 Гц…20 кГц с шагом 1-2-5 амплитуда ≈ 2,8 Вп-п |
Пила | |
Треугольник | |
Общие характеристики | |
Питание | Встроенный Li-ion аккумулятор до 5-ти часов НР, mini-USB порт |
Условия эксплуатации | 5…40˚С; 10…80% ОВ, 40…50˚С; 10…60% ОВ |
Условия хранения и транспортировки | -20…60˚С; 10…85% ОВ |
Габаритные размеры без упаковки | 100х60х15 мм |
Габаритные размеры с упаковкой | 190х117х45 мм |
Вес без упаковки | 125 г (с аккумулятором) |
Вес с упаковкой | 286 г |
- Осциллограф МЕГЕОН 15004
- Пробник измерительный 2шт.
- Руководство по эксплуатации
- Гарантийный талон
