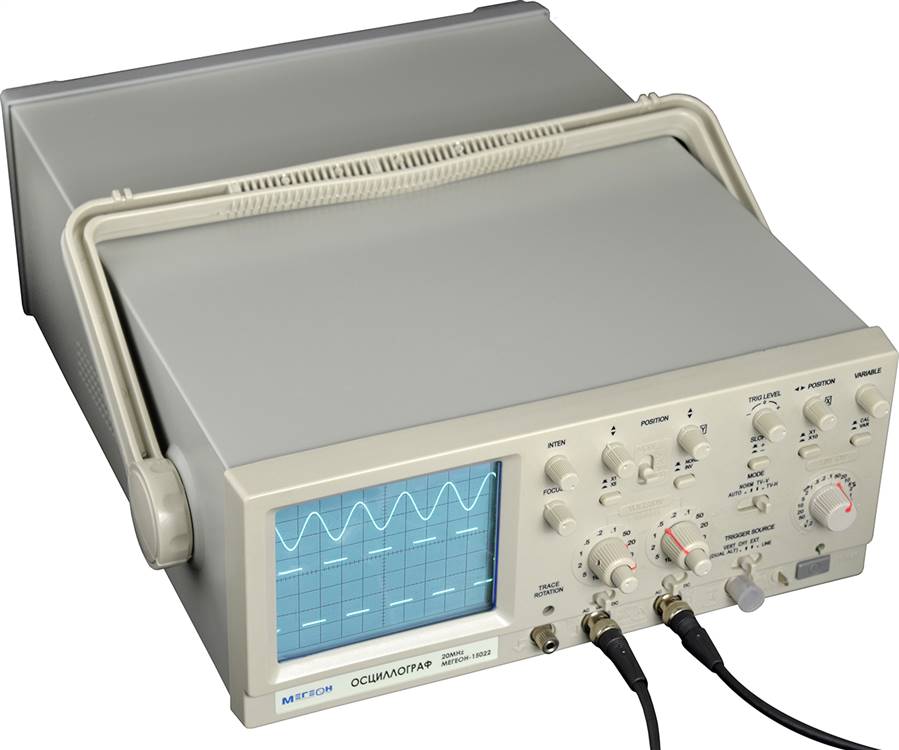

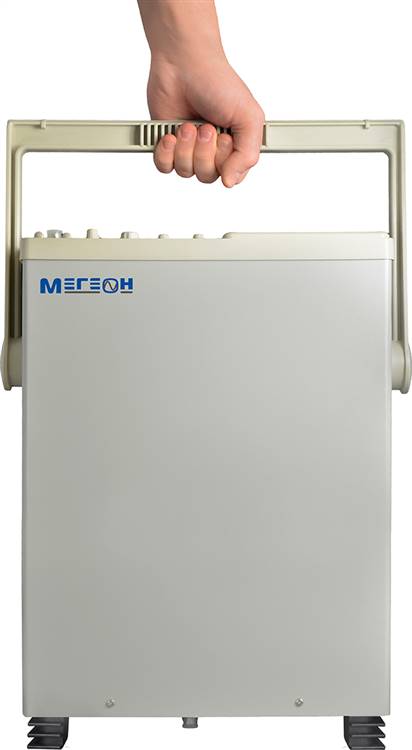

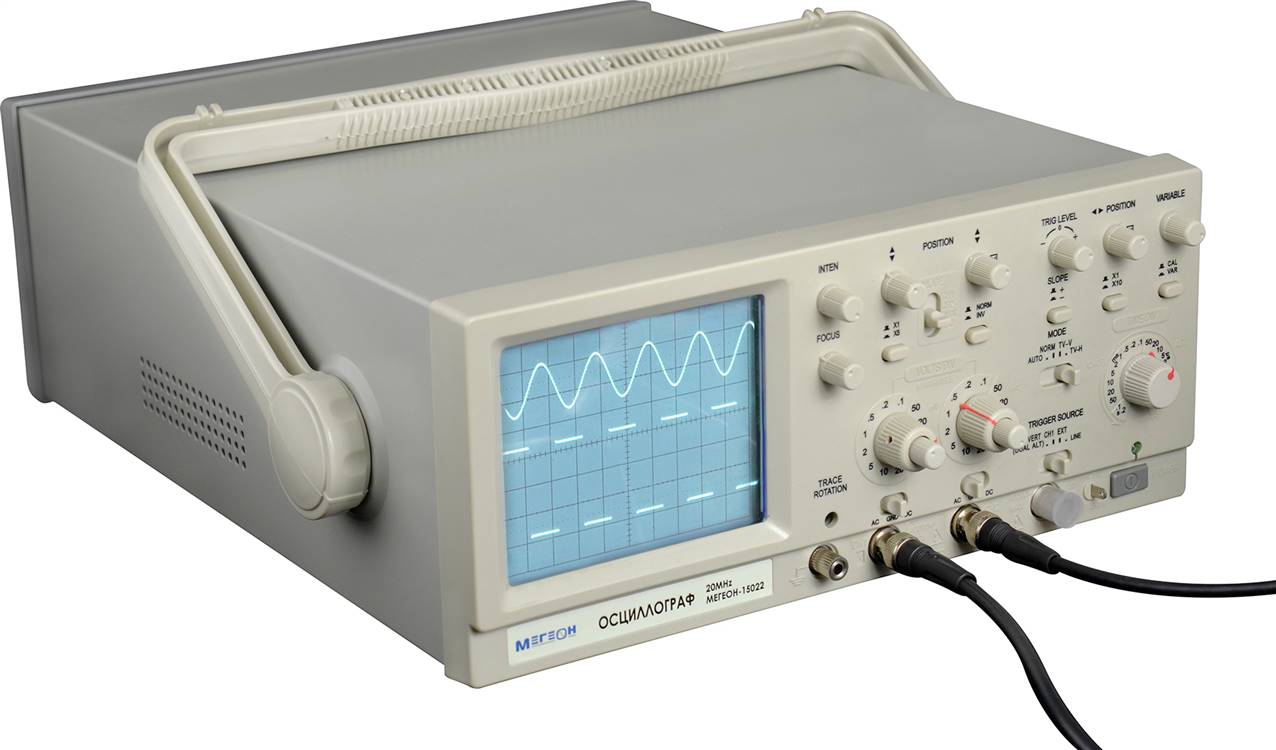

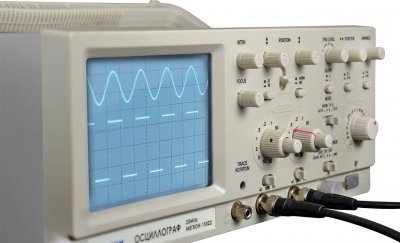

Осциллограф двухканальный МЕГЕОН 15022
• Полоса пропускания : 20 МГц
• Количество каналов : 2
• Тип : Аналоговый
• Минимальная чувствительность : 1 мВ/дел
• Дисплей (отображение данных) : ЭЛТ
• Размеры дисплея : 6"
Осциллограф сервисный универсальный МЕГЕОН - 15022 это двухканальный осциллограф. Полоса пропускания осциллографа 20 МГц, максимальная чувствительность 5 мВ/дел, возможно до 1 мВ/дел на одном канале. Минимальный коэффициент развёртки 0,2 мкс/дел. Возможно установление времени развертки 20 нс/дел при растяжке в 10 раз. Осциллограф имеет 6-дюймовую (12,5 см) прямоугольную электронно-лучевую трубку с внутренней шкалой. Осциллограф предназначен для использования в ремонтных мастерских; при разработке и наладке радиоэлектронной аппаратуры. Осциллограф прост в управлении, и имеет высокую эксплуатационную надежность.
Особенности:
- Широкая полоса пропускания и высокая чувствительность
- ЭЛТ с высокой яркостью и четким изображением даже при высоких скоростях развертки
- Возможность подключения частотомера или другого измерительного прибора
- Синхронизация суммарным сигналом
Характеристики
Тип
|
Осциллограф |
Количество каналов
|
2 |
Полоса пропускания
|
20 МГц |
Параметр | Значение |
Прибор обеспечивает свои технические характеристики в пределах норм после времени прогрева, равного | 15 минутам |
Параметры прибора соответствуют техническим характеристикам при питании от сети | Напряжением 230 В ±15% Частота 50...60 Гц с содержанием гармоник до 5%. |
Мощность, потребляемая прибором от сети переменного напряжения при номинальном напряжении | не превышает 45 Вт. |
Прибор допускает непрерывную работу в рабочих условиях эксплуатации | в течение 8 часов. |
Условия эксплуатации | Температура: 0 ... 35°С,при относительной влажности: 85% (Макс). |
Условия хранения и транспортировки | Температура: -20 ... 60 °С, при влажности 70% (максимум) |
Высота над уровнем моря рабочая/транспортировка | 5000 м/15000 м |
Габаритные размеры | 350х140х430 мм |
Вес | Приблизительно 7,8 кг |
2. Сетевой шнур - 1 шт.
3. Пробник-делитель (1:1/1:10) - 2 шт.
4. Руководство по эксплуатации - 1 экз.
5. Гарантийный талон - 1 экз.
