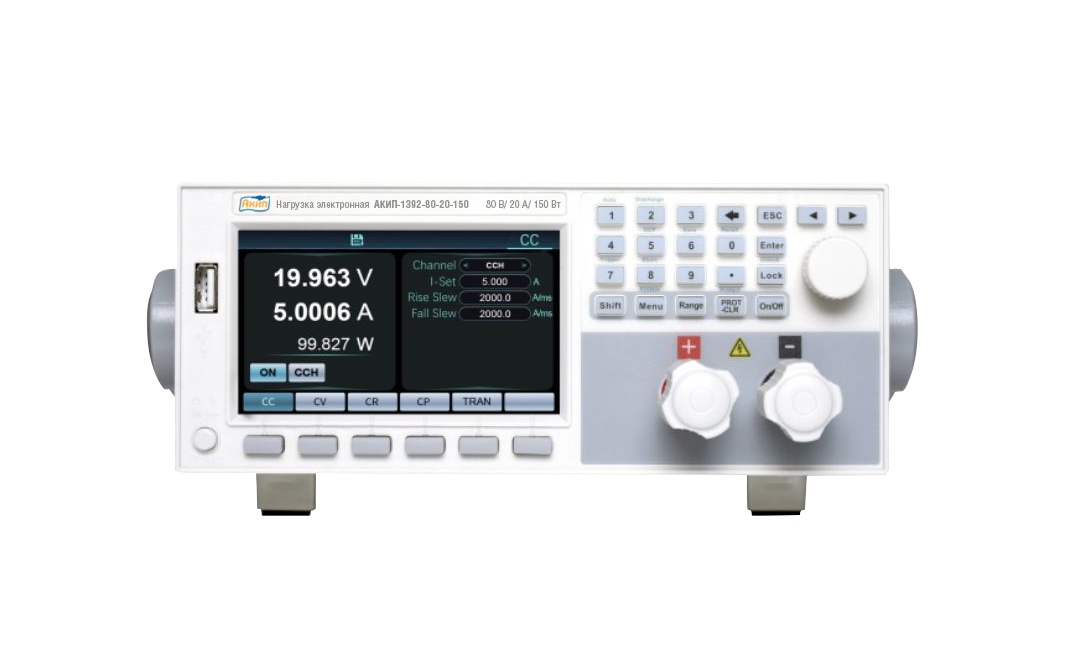

Электронные нагрузки АКИП-1392: современный инструмент для комплексных испытаний

Эти приборы работают в статических и динамических режимах, обеспечивая стабильный контроль параметров тока и напряжения, а также точную имитацию нагрузочного сопротивления.

Конструктивно электронные нагрузки АКИП-1392 реализованы на основе транзисторной матрицы, функционирующей в режиме управляемых резисторов. Все процессы контролируются встроенным микроконтроллером, а настройка режимов осуществляется через кнопочную панель на лицевой стороне прибора. Для подключения к тестируемым устройствам предусмотрена двух- и четырёхпроводная схема. Второй вариант используется при высокой мощности и удалённом размещении нагрузки для компенсации падения напряжения.

Серия оснащена полным набором защит: от превышения тока (OCP), напряжения (OVP), мощности (OPP), перегрева (OT), а также от обратного напряжения (RV) и обратного тока (RC). Это гарантирует безопасность тестируемого оборудования и устойчивую работу нагрузки в различных условиях. Базовые режимы работы включают стабилизацию тока (CC), напряжения (CV), сопротивления (CR) и мощности (CW), при этом возможны их гибкие комбинации: CVCC, CRCC, CPCC, CVCR. Пользователь может задавать до 200 шагов для создания автоматических тестовых последовательностей.

Расширенная функциональность включает режим качания частоты (Sweep), при котором нагрузка переключается между двумя токовыми уровнями с заданной частотой, позволяя определить диапазон рабочих напряжений тестируемого устройства. Тестирование аккумуляторов производится с заданием порогов по напряжению, ёмкости или времени, после чего разряд автоматически останавливается. Все данные (ток, напряжение, ёмкость, время) отображаются в реальном времени.

Функция перегрузочного теста позволяет выявить порог тока, при котором устройство уходит в защиту. Также реализовано моделирование индуктивной и ёмкостной нагрузки, что позволяет создавать более реалистичные условия работы и избегать ложных срабатываний защиты у активных источников питания.

Среди дополнительных возможностей — измерение пульсаций, скорости нарастания параметров, а также встроенная функция QC Detect для автоматического распознавания протоколов быстрой зарядки. Поддерживаются современные стандарты: PD3.1, VOOC, QC3.0, AFC, SCP, FCP и другие.

Для интеграции в автоматизированные системы нагрузки оснащены интерфейсами USB, RS-232 и LAN, с поддержкой протоколов SCPI и ModBus, что позволяет использовать их в составе профессиональных измерительных комплексов.

В таблице представлено сравнение всех моделей в линейке АКИП-1392:
