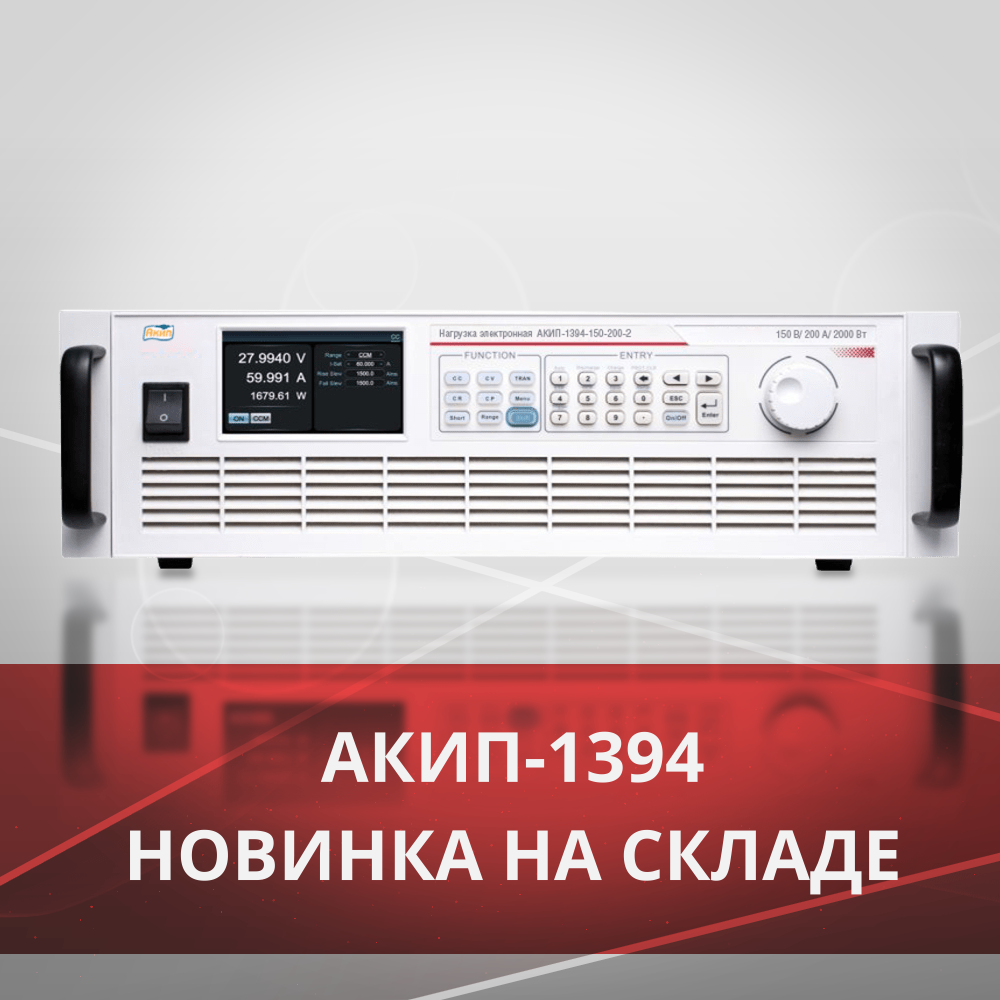

Поступление новой партии электронных нагрузок АКИП-1394

Электронные нагрузки серии АКИП-1394 объединяют в себе высокую точность измерений, многофункциональность, гибкость подключения и компактность. Доступные в диапазоне мощностей от 2 до 60 кВт, устройства этой серии поддерживают пять уровней рабочего напряжения: 150 В, 600 В, 1200 В, 1600 В и 2400 В. Использование стандартного корпуса 19” 3U позволяет достичь мощности до 6 кВт в одном модуле, а при параллельном соединении – расширить мощность до 500 кВт.

Основные преимущества

1. Точность измерений: минимальные погрешности при измерении – 0,015% по напряжению и 0,04% по току – делают серию АКИП-1394 идеальной для метрологического обеспечения испытаний.

2. Поддержка восьми режимов работы: CC, CV, CP, CR, а также комбинированные режимы (CV+CC, CR+CC и др.) обеспечивают гибкость под разные сценарии тестирования.

3. Широкие возможности подключения: наличие интерфейсов LAN, RS232, CAN и опционально GPIB делает интеграцию в автоматизированные стенды простой и быстрой.

4. Высокая плотность мощности: при тех же габаритах АКИП-1394 обеспечивает вдвое большую мощность по сравнению с аналогами.

Почему электронные нагрузки необходимы?

Тестирование источников питания требует точной имитации различных режимов работы – как статических, так и динамических. Электронные нагрузки выполняют эту функцию с высокой степенью достоверности и функциональной гибкостью. Они не просто замещают пассивные реостаты, но и становятся полноценными измерительными приборами с встроенными вольтметрами и амперметрами.

Пример режимов работы:

• CC (постоянный ток): используется для тестирования стабилизации напряжения у ИП.

• CV (постоянное напряжение): проверка стабилизации тока у источников зарядки.

• CR (постоянное сопротивление): имитация линейной нагрузки, полезна при тестировании импульсных ИП.

• CP (постоянная мощность): применяется для оценки тепловых и энергетических режимов.

• Динамический режим: переключение между двумя уровнями нагрузки для анализа переходных процессов.

• Короткое замыкание: быстрый и безопасный способ проверки срабатывания защиты источника питания.

Точность и гибкость при испытаниях

Электронные нагрузки АКИП особенно эффективны в задачах метрологического обеспечения. Благодаря четырёхпроводной схеме подключения минимизируются потери напряжения на соединительных проводах. Встроенные интерфейсы позволяют подключать осциллограф для наблюдения за формой тока, пульсациями и шумами.

Работа с низковольтными источниками

Особое внимание в современной электронике уделяется тестированию источников питания с напряжением 3,3 В, 2,2 В и даже ниже. Нагрузки серии АКИП обеспечивают минимальное напряжение на входе – от 0,1 В, в зависимости от модели. Это делает их оптимальными для проверки микропитания, СБИС, аккумуляторов и солнечных элементов.

Многоканальность и модульность

Серия АКИП-13xx позволяет собирать до 8 независимых каналов в одном шасси, обеспечивая полноценную проверку многоканальных источников питания. Это важно при комплексной нагрузке трансформаторов и встраиваемых источников.

Динамическое моделирование

АКИП-13xx может воспроизводить произвольные формы сигналов при подключении внешнего генератора, что позволяет точно симулировать реальную нагрузку – от работы импульсных схем до аудиосистем и преобразователей.

Масштабируемость и безопасность

Мощность нагрузки можно масштабировать до 500 кВт путём параллельного соединения нескольких модулей. Это делает систему гибкой и пригодной для тестирования промышленного оборудования. Последовательное соединение, напротив, запрещено – для высоковольтных источников необходимо подбирать специализированные модели.

Заключение

Электронные нагрузки серии АКИП-1394 представляют собой технологически продвинутый инструмент, предназначенный для точного, гибкого и надёжного тестирования источников питания. Поддержка широкого диапазона режимов, высокая точность измерений, возможность работы с многоканальными ИП, встроенные осциллографические функции и масштабируемость делают их оптимальным выбором для профессионалов в области электроники, энергетики и автоматизации.

Для получения консультации по выбору модели и интеграции в систему тестирования — обращайтесь к нашим специалистам.
