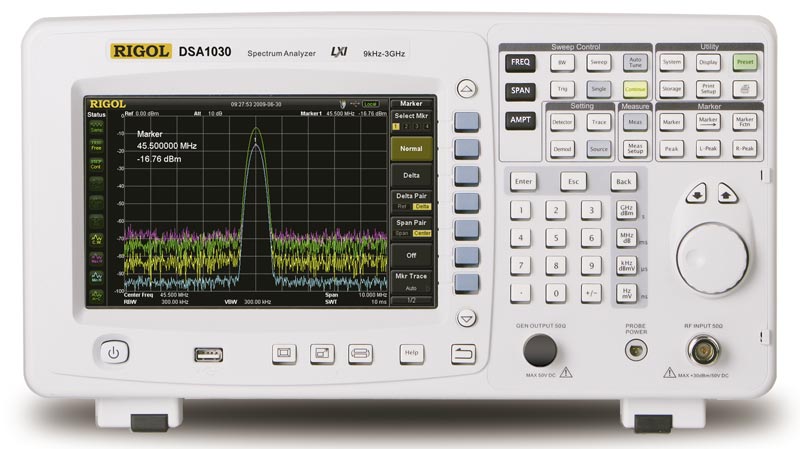

Анализатор спектра Rigol DSA1030

Артикул: x-09353

Анализатор спектра Rigol DSA1030 представляет собой компактный и лёгкий прибор, имеющий превосходное соотношение цены и возможностей. Цифровая технология ПЧ обеспечивает исключительную производительность и стабильность при анализе спектра. В анализаторе спектра Rigol DSA1030 имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений. Опциональный трекинг-генератор позволяет использовать анализатор спектра Rigol DSA1030 для измерения S-параметров.

Подробнее

Снят с производства

Нашли дешевле?

Посмотреть аналоги

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Рекомендуемые замены
Опции и аксессуары

Быстрый просмотр

Анализатор спектра Rigol DSA832

Уточняйте наличие

667 253 руб. /шт

702 372 руб.

-5%

Экономия 35 119 руб.

- +

В корзину

Быстрый просмотр

Комплект для монтажа в стойку для DSA1000 Rigol RM-DSA1000

Уточняйте наличие

Быстрый просмотр

Программное обеспечение Rigol Ultra Spectrum

Уточняйте наличие

38 372 руб. /шт

40 392 руб.

-5%

Экономия 2 020 руб.

- +

В корзину

Быстрый просмотр

Опция расширенных измерений Rigol DSA1000-AMK

Уточняйте наличие

Быстрый просмотр

Комплект аксессуаров Rigol DSA Utility Kit

Уточняйте наличие

119 381 руб. /шт

125 664 руб.

-5%

Экономия 6 283 руб.

- +

В корзину

Быстрый просмотр

Мост для измерения КСВН Rigol VB1040

Снят с производства

Быстрый просмотр

USB-GPIB Интерфейс Rigol

В наличии

51 163 руб. /шт

53 856 руб.

-5%

Экономия 2 693 руб.

- +

В корзину

Описание

Цифровой анализатор спектра 9 кГц - 3 ГГц; цифровой частот. синтез, встр. предусилитель (опция), средний уровень соб.шума: -120дБмВт (-138 дБмВт-предусил); макс.уровень +30 дБмВт; RBW: от 10Гц; фаз. шум: -80 дБн/Гц; расширенные измерения (опция): мощности в канале, соотн. мощностей в смежных каналах, измерение полосы по уровню, сигнал/шум, гарм.искажения, TOI; маркерные измерения; запись спектрограмм и настроек; цв. ЖК-дисплей 8,5"; интерфейс USB device, USB host, VGA, LXI-C; батарейное питание; размеры 399 х 223 х 159 мм, масса 6,2 кг.

Снято с производства Замена: DSA832

Характеристики

Тип	Анализатор спектра
Мин. частота	9 кГц.
Макс. частота	3 ГГц
Мин. полоса пропускания	100 Гц.
Макс. полоса пропускания	1 МГц.

Характеристики

Характеристики	Параметры	Значения
ЧАСТОТА	Частотный диапазон	9 кГц…3 ГГц
	Разрешение	1 Гц
	Температурная стабильность источника опорной частоты	± 3х10^-6
	Изменение погрешности источника опорной частоты	± 3х10^-6/год
	Погрешность измерения частоты	Разрешение маркера: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц
	Погрешность измерения частоты	Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
	Полоса обзора	Нулевая, 100 Гц…3 ГГц
	Погрешность полосы обзора	± полоса обзора / (кол. точек развертки-1)
	Плотность фазовых шумов (центр. частота =500 МГц, RBW≤1кГц)	<-80 дБн/Гц @ 10 кГц
ПОЛОСА ПРОПУСКАНИЯ	Полоса пропускания RBW (-3 дБ) Полоса пропускания (-6 дБ)	100 Гц… 1 МГц, с шагом 1-3-10 200 Гц, 9 кГц, 120 Гц, 1 МГц ЭМИ фильтры
	Избирательность фильтров по уровням (60 дБ/3 дБ)	<5:1
	Погрешность установки полосы пропускания ПЧ	<5%
	Полоса пропускания видео	1 Гц … 3 МГц, с шагом 1-3-10
АМПЛИТУДА	Диапазон измерения уровня	Уровень собственных шумов … +30 дБм (10 МГц...3 ГГц) Уровень собственных шумов … +21 дБм (1 МГц...10 МГц) Уровень собственных шумов...+17 дБм (9 кГц...1 МГц)
	Максимальный уровень на входе (аттенюатор ≥20 дБ)	50 В постоянная составляющая +30 дБм (1 Вт) мощность CW RF Power +40 дБм (10 Вт) макс. опасный уровень
	Средний уровень шумов (типично) 0 дБ аттенюатор, RBW=100 Гц, VBW=10 Гц	без предусилителя: 100 кГц…10 МГц: <-75 дБм-3 x (f/1 МГц) дБ, типично -115 дБм 10 МГц…2.5 ГГц: <-117 дБм+3 x (f/1 ГГц) дБ, типично -120 дБм 2.5 ГГц…3 ГГц: <-105 дБм с предусилителем (опция DSA-1030-PA): 100 кГц…1 МГц: <-93 дБм 1 МГц…10 МГц: <-93 дБм-3 x (f/1 МГц) дБ, типично -133 дБм 10 МГц… 2.5 ГГц: <-135 дБм +3 x (f/1 ГГц) дБ, типично -138 дБм 2.5 ГГц…3 ГГц: <-123 дБм
	Логарифмическая шкала	1 дБ…200 дБ
	Линейная шкала	0 до опорного уровня
	Количество точек	601 (нормальный), 751 (полный экран)
	Количество графиков	3 + основной
	Тип детектора	нормальный, пиковый положительный, пиковый отрицательный, выборка, среднеквадратическое значение, средний, квази-пиковый
	Операции над графиками	непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
	Единицы измерения	дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
	АЧХ	без предусилителя: < 1,0 дБ : 100 кГц….3 ГГц с предусилителем: < 1,4 дБ : 1 МГц…3 ГГц
	АЧХ
	Аттенюатор	Предел ослабления: 0…50 дБ, с шагом 1 дБ
		Погрешность переключения (центральная частота=50 МГц): < 0.8 дБ
		Абсолютная амплитудная погрешность (центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC): ± 0.4 дБ
	Установка опорного уровеня	Диапазон: -100 дБм…+30 дБм с шагом 1 дБ
		Разрешение логарифмической шкалы 0,01 дБ , линейной - 5 цифр
		Погрешность измерения (достоверность 95%, с/ш>20 dB, RBW=VBW=1 kHz, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <3 ГГц, 20 ºC to 30 ºC) <1.5 дБ
	Гармонические искажения 2-го порядка	SHI : +35 дБм
	Интермодуляционные искажения 3-го порядка	TOI: +7 дБм (центральная частота>30 МГц)
	Комбинационные искажения	<-60 дБн
	Собственные комбинационные помехи	<-85 дБм, типично
РАЗВЕРТКА	Диапазон	10 мс… 3000 с (нулевой обзор) 20 мкс ….3000 s (100 Гц ≤ полоса обзора ≤ 3 ГГц)
РАЗВЕРТКА	Диапазон
ВХОД	ВЧ вход	Соединитель N-типа (female) ; 50 Ом;
	Другие входы/выходы	Выход источника сигнала Импеданс 50 Ом Соединитель типа N (female)
		Вход для питания пробника Напряжение/ток: +15 В, <10% при 150 mA -12.6 В, <10% при 150 mA
		Вход/выход опорного генератора 10 MГц/ вход внешнего запуска Соединитель типа BNC (female) Вход 10 МГц: уровень 0 дБм…10 дБм Вход 10 МГц: уровень 0 дБм…10 дБм Уровень запуска: 5 В TTL уровень
		USB Host 2.0 USB Device 2.0
		VGA Коннектор VGA, 15-pin mini D-SUB Разрешение 800 * 600 @ 60Hz
Запуск	Источник запуска	свободный, видео, внешний
	Внешний запуск	5 В TTL уровень


ОБЩИЕ ДАННЫЕ	Дисплей	Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8.5”, 65536 цветов
	Поддержка принтера	Протокол PictBridge
	Удаленное управление	USB TMC LAN интерфейс 10/100 Base-T, RJ-45 IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2
	Демодулятор	АМ/ЧМ модуляция
	Напряжение питания	Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц Батарейное питание: DC 10 В…18 В Время бесперебойной работы от батареи - 3часа :
	Потребляемая мощность	35 Вт, типично; 60 Вт, масимально
	Габаритные размеры	399 x 223 х 159 мм
	Масса	6,2 кг (без батарей); 7,4 кг (с батареей)
	Внутренняя память данных	Mass Memory Flash Disk (встроенный) Data Storage Space Flash Disk (встроенный) 1 Гбайт
	Рабочая температура	5 ºC …40 ºC
	Рабочая температура	5 ºC …40 ºC

Расширенные измерения (опция DSA-1030-AMK)

измерение мощности в основном канале
измерение занимаемой полосы
соотношение мощностей в смежных каналах
измерение мощности во временной области при нулевой полосе пропускания
измерение мощности в полосе между двумя максим. точками
измерение отношения сигнал/шум измерение гармонических искажений
измерение интермодуляционных искажений
тестирование в пределах

Быстрый просмотр

Комплект для монтажа в стойку для DSA1000 Rigol RM-DSA1000

Уточняйте наличие

Артикул: x-09020

Цена по запросу

Быстрый просмотр

Программное обеспечение Rigol Ultra Spectrum

Уточняйте наличие

Артикул: x-09012

Цена по запросу

Быстрый просмотр

Опция расширенных измерений Rigol DSA1000-AMK

Уточняйте наличие

Артикул: x-08969

Цена по запросу

Быстрый просмотр

Комплект аксессуаров Rigol DSA Utility Kit

Уточняйте наличие

Артикул: x-08961

Цена по запросу

Быстрый просмотр

Мост для измерения КСВН Rigol VB1040

Снят с производства

Артикул: x-08957

Цена по запросу

Быстрый просмотр

USB-GPIB Интерфейс Rigol

В наличии

Артикул: x-07606

Цена по запросу

Комплектация

Стандартная комплектация

Кабель питания
USB кабель
Крышка на переднюю панель
Краткое руководство по эксплуатации
CD-ROM (руководство пользователя, руководство по программированию)

Дополнительная комплектация

адаптер USB-GPIB
трекинг-генератор DSA1030-TG (устанавливается на заводе)
предусилитель DSA1030-PA
комплект аксессуаров DSA Utility Kit
опция расширенных измерений DSA1000-AMK
крышка для переднюю панель DSA1000-FPCS
мост для измерения КСВН VB1020
мост для измерения КСВН VB1040
комплект для монтажа в стойку DSA1000-RMSA
мягкая сумка DSA1000-SCBA
зонд ближнего поля RF2
программное обеспечение Ultra Spectrum
