Анализатор спектра Rigol DSA832
--
Радио и электроизмерительные приборы
-Радио и электроизмерительные приборыВесовое оборудованиеИзмерители параметров окружающей средыПаяльное оборудованиеПриборы неразрушающего контроляТепловизоры для охотыРучной измерительный инструментОбслуживание IT-инфраструктурыВидеонаблюдениеИнформационная безопасностьИспытательное оборудованиеГеодезическое оборудованиеРазноеПодержанное оборудованиеКомлекты оборудования для лицензии МЧС
Анализаторы сигналов и спектра
-Анализатор спектра Rigol DSA832АвтотестерыАнализаторы качества электроэнергииАнализаторы фазовых шумовАнализаторы цепей, Измерители КСВН и ККПОАнтенны измерительныеАттенюаторыВаттметрыВольтамперфазометрыВольтметры и амперметры лабораторныеГенераторы влажного газа, камеры влажностиГенераторы сигналовИзмерение параметров сетейИзмерители и преобразователи мощностиИзмерители иммитанса (RLC-метры)Измерители коэффициента шумаИзмерители параметров безопасности электрооборудованияИзмерители параметров УЗОИзмерители сопротивленияИзмерители сопротивления заземленияИК-окнаИсточники питанияКалибраторыКомплекты измерительныеМегаомметрыМеры сопротивлений, индуктивности, емкостиМикроомметрыМультиметры, токовые клещи портативные, ручныеНагрузки электронные ОсциллографыПереносчики частотыПриборы ОВКРегистраторы тока и напряженияСинтезаторы частотСистема коммутации и сбора данныхТесламетры (измерители магнитной индукции)Тестеры батарей, элементов питания и аккумуляторовТестеры электроустановокУсилителиУстановки для высоковольтных испытаний изоляцииФазоуказатели, фазометрыЧастотомерыШунты токовыеЭлектрические тестеры, индикаторыОпцииРазное
Анализатор спектра Rigol DSA832 представляет собой компактный и лёгкий прибор, имеющий превосходное соотношение цены и возможностей. Цифровая технология ПЧ обеспечивает исключительную производительность и стабильность при анализе спектра. В анализаторе спектра Rigol DSA832 имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений. Поставляемый дополнительно трекинг-генератор позволяет использовать анализатор спектра Rigol DSA832 для измерения S-параметров.
Подробнее
586 086 руб./шт
Уточняйте наличие
Нашли дешевле?
-
+
В корзинуВ корзине
Купить в 1 клик
Рассчитать доставку
Поделиться
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
Описание

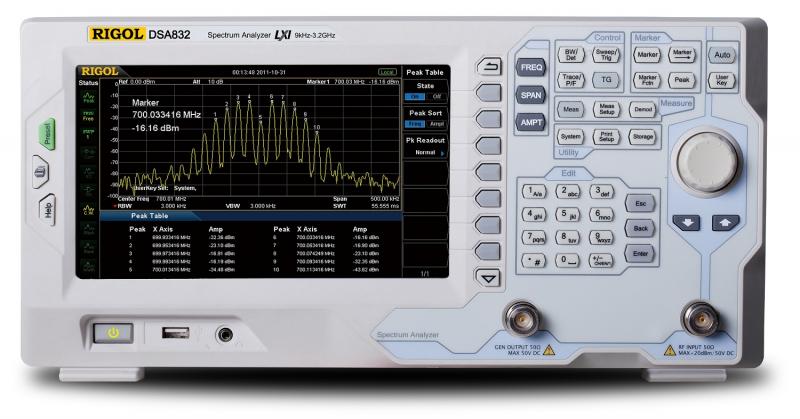

DSA832 - анализатор спектра с диапазоном частот 9 кГц - 3.2 ГГц и полосой пропускания 10 Гц - 1 МГц. Прибор легко транспортируется и подключается, не требует сложной предварительной настройки, позволяя инженеру сосредоточиться на решении задач. DSA832 выполнен в моноблочном корпусе настольного исполнения (вес 4,55 кг) и имеет 8-дюймовый экран. Данный анализатор позволяет удобно и быстро проводить измерения благодаря низкому уровню фазовых шумов, широкой полосе анализа и функционалу таких приборов, как:
- анализатор спектра общего назначения,
- ФМн, АМн демодулятор,
- измеритель электромагнитных помех (опция).
Особенности и преимущества:
- Частотный диапазон от 9 кГц до 3.2 ГГц
- Средний уровень шума дисплея (DANL) -161 дБм (стандартное значение)
- Фазовый шум -80 дБн/Гц (отклонение 10 кГц)
- Полная амплитудная точность < 1.5 дБ
- Минимальное разрешение по полосе пропускания (RBW) 100 Гц
- Насадка для волнового фильтра EMI и квазипикового детектора (дополнительная комплектация)
- Насадка для измерения VSWR (дополнительная комплектация)
- Стандартная комплектация включает передний усилитель и функцию демодуляции AM/FM
- Богатые измерительные функции (дополнительная комплектация)
- Источник отслеживания 1.5 ГГц (DSA832-TG)
- 8-дюймовый высокочеткий дисплей (800×480 пикселей), удобный в использовании интерфейс с простой и четкой графикой
- Богатый выбор портов, включая LAN, USB Host, USB Device и GPIB (дополнительная комплектация)
- Компактный дизайн, вес всего 4.55 кг
Характеристики
Тип
|
Анализатор спектра |
Мин. частота
|
9 кГц. |
Макс. частота
|
3,2 ГГц |
Мин. полоса пропускания
|
10 Гц. |
Макс. полоса пропускания
|
1 МГц. |
Характеристики
Частота | |
Частотный диапазон | 9 кГц…3,2 ГГц |
Разрешение | 1 Гц |
Температурная стабильность источника опорной частоты | ± 5х10-7 |
Изменение погрешности источника опорной частоты | ± 1х10-6/год |
Погрешность измерения частоты | Разрешение маркера: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц |
Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) |
|
Полоса обзора | Нулевая, 100 Гц…3,2 ГГц |
Погрешность полосы обзора | ± полоса обзора / (кол. точек развертки-1) |
Плотность фазовых шумов | <-98 дБн/Гц @ 10 кГц |
Полоса пропускания | |
Полоса пропускания ПЧ (-3 дБ ) | 10 Гц… 1 МГц, с шагом 1-3-10 |
Полоса пропускания ПЧ (-6 дБ ) (опция DSA800-EMI) | 200 Гц, 9 кГц, 120 кГц |
Избирательность фильтров по уровням (60 дБ/3 дБ) | <5:1 |
Погрешность установки полосы пропускания ПЧ | <5% |
Полоса пропускания видео | 1 Гц … 3 МГц, с шагом 1-3-10 |
Амплитуда | |
Диапазон измерения уровня | Уровень собственных шумов … +20 дБм |
Максимальный уровень на входе (аттенюатор 30 дБ) | 50 В (постоянное напряжение) +20 дБм (100 мВт) мощность CW RF Power +30 дБм (1 Вт) макс. опасный уровень |
Средний уровень шумов (типично) 0 дБ аттенюатор, RBW=VBW=100 Гц, усреднение ≥50, трекинг-генератор выкл., нормализован к 1Гц |
без предусилителя: 9 кГц...100 кГц: <-120 дБм 100 кГц…5 МГц: <-135 дБм, типично -138 дБм 5МГц…3.2 ГГц: <-140 дБм, типично -144 дБм с предусилителем: 9 кГц...100 кГц: <-152 дБм 100 кГц…5 МГц: <-152 дБм, типично -155 дБм 5МГц…3.2 ГГц: <-157 дБм, типично -161 дБм |
Частотный отклик | без предусилителя: < 0,5 дБ : 100 кГц….3,2 ГГц (f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц) с предусилителем : < 0,7 дБ : 100 кГц….3,2 ГГц (f≥1 МГц, аттенюатор = 10 дБ, отн. 50 МГц) |
Аттенюатор | Предел ослабления: 0…30 дБ, с шагом 1 дБ |
Погрешность переключения (центральная частота=50 МГц, аттенюатор = 10 дБ): < 0,3 дБ |
|
Абсолютная амплитудная погрешность (центральная частота =50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC) |
± 0,3 дБ |
Установка опорного уровня | Диапазон: -100 дБм…+20 дБм с шагом 1 дБ |
Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры | |
Погрешность измерения (достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <1,5 ГГц, 20 ºC to 30 ºC) <0,8 дБ |
|
Гармонические искажения 2-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ) |
SHI : +45 дБм |
Интермодуляционные искажения 3-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ) |
TOI: +11 дБм , типично +15 дБм |
Комбинационные искажения | <-60 дБн |
Собственные комбинационные помехи (вх. терминатор 50 Ом, аттенюатор = 0 дБ) |
<-90 дБм, <-100 дБм, типично |
Логарифмическая шкала | 1 дБ…200 дБ |
Линейная шкала | 0 до опорного уровня |
Количество точек | 601 |
Количество графиков | 3 + основной |
Тип детектора | Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average Quasi-peak (DSA800-EMI) |
Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
Развертка | |
Диапазон | 1 мс… 1500 с (нулевой обзор) 20 мкс ….3200 с (100 Гц ≤ полоса обзора ≤ 3,2 ГГц) запуск: непрерывный, однократный |
Предусилитель | |
Усиление (100 кГц...3,2 ГГц) | 17 дБ (номинальное) |
Вход | |
ВЧ вход | Соединитель N-типа (female) ; 50 Ом; |
Другие входы / выходы | Выход источника сигнала Импеданс 50 Ом Соединитель типа N (female) |

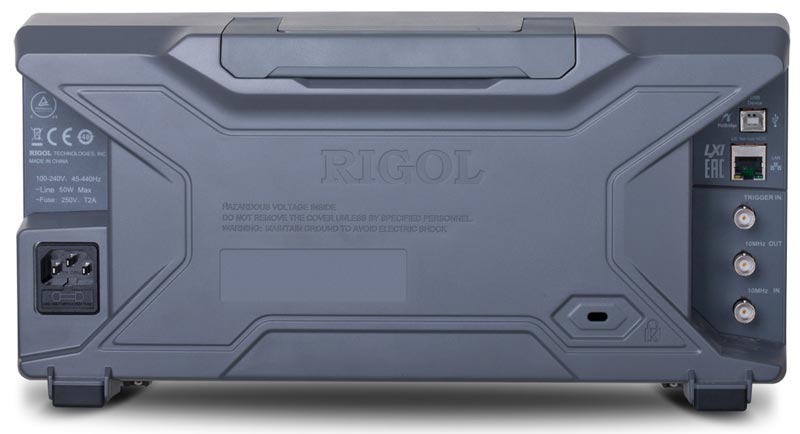

Вход/выход опорного генератора 10 MГц/ вход внешнего запуска Соединитель типа BNC (female) Вход 10 МГц: уровень 0 дБм…10 дБм Выход 10 МГц: уровень +3 дБм…10 дБм, +8 дБм типично Импеданс вх/вых опорного генератора 50 Ом Импеданс входа внешнего запуска 1 кОм Уровень запуска: 5 В TTL уровень |
|
USB Host 2.0 USB Device 2.0 |
|
Запуск | |
Источник запуска | свободный, видео, внешний |
Внешний запуск | 5 В TTL уровень |
Общие данные | |
Дисплей | Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8”, 65536 цветов |
Поддержка принтера | Протокол PictBridge |
Удаленное управление | USB TMC LAN интерфейс 10/100 Base-T, RJ-45 LXI Class C IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2 |
Напряжение питания | Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц |
Потребляемая мощность | 35 Вт, типично; 50 Вт, масимально |
Габаритные размеры | 361,6 x 178,8 х 128 мм |
Масса | 4,55 кг |
Внутренняя память данных | Flash Disk (встроенный) |
Рабочая температура | 0 ºC …50 ºC |
Расширенные измерения | ЭМИ фильтры с квази-пиковым детектором (опция DSA800-EMI) |
измерение КСВН (опция DSA800-VSWR) | |
измерение мощности в основном канале (опция DSA800-AMK) | |
измерение занимаемой полосы (опция DSA800-AMK) | |
соотношение мощностей в смежных каналах (опция DSA800-AMK) | |
измерение мощности во временной области при нулевой полосе пропускания (опция DSA800-AMK) | |
измерение мощности в полосе между двумя максим. точками (опция DSA800-AMK) | |
измерение отношения сигнал/шум измерение гармонических искажений (опция DSA800-AMK) | |
измерение гармонических искажений (опция DSA800-AMK) | |
измерение TOI (опция DSA800-AMK) | |
тестирование в пределах |
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Комплектация
Стандартная комплектация
- Кабель питания
- Краткое руководство по эксплуатации
- CD-диск (руководство пользователя, руководство по программированию)
Дополнительная комплектация
- адаптер USB-GPIB
- комплект аксессуаров DSA Utility Kit
- опция расширенных измерений DSA800-AMK
- опция для ЭМИ измерений DSA800-EMI
- комплект для монтажа в стойку DSA800-RMSA
- зонд ближнего поля NFP-3
- программное обеспечение Ultra Spectrum
