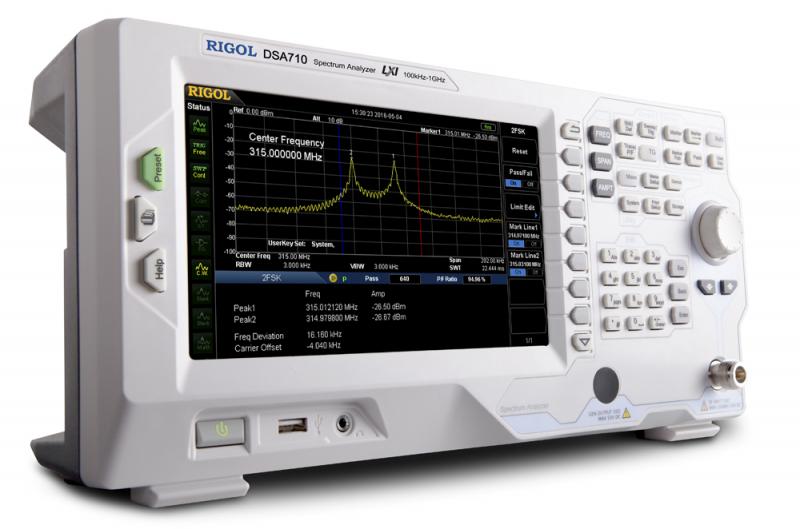

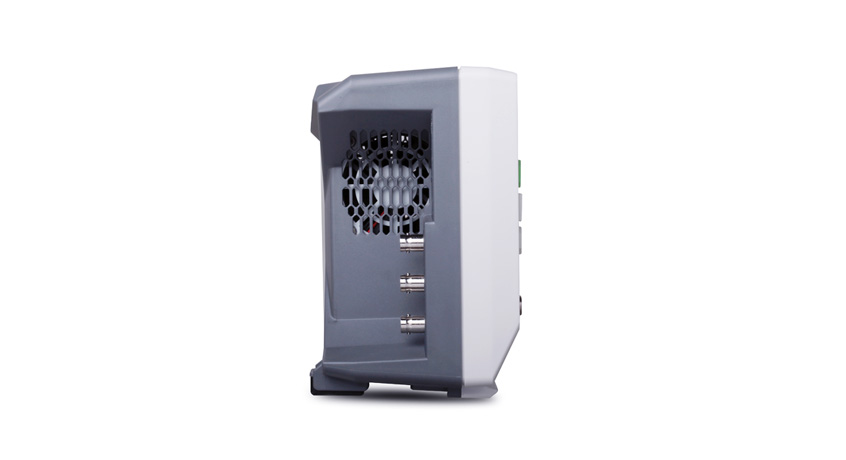

Анализатор спектра Rigol DSA705
Артикул:
x-09351
Анализатор спектра Rigol DSA700 - это лёгкий и компактный прибор с великолепным соотношением цены и возможностей. Цифровая технология ПЧ даёт исключительную производительность и стабильность при анализе спектра. В анализаторе спектра Rigol DSA700 имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений, а также позволяет выполнять непрерывный захват сигналов.
Подробнее
89 279 руб./шт
93 978 руб.
-5%
Экономия 4 699 руб.
Уточняйте наличие
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
Описание

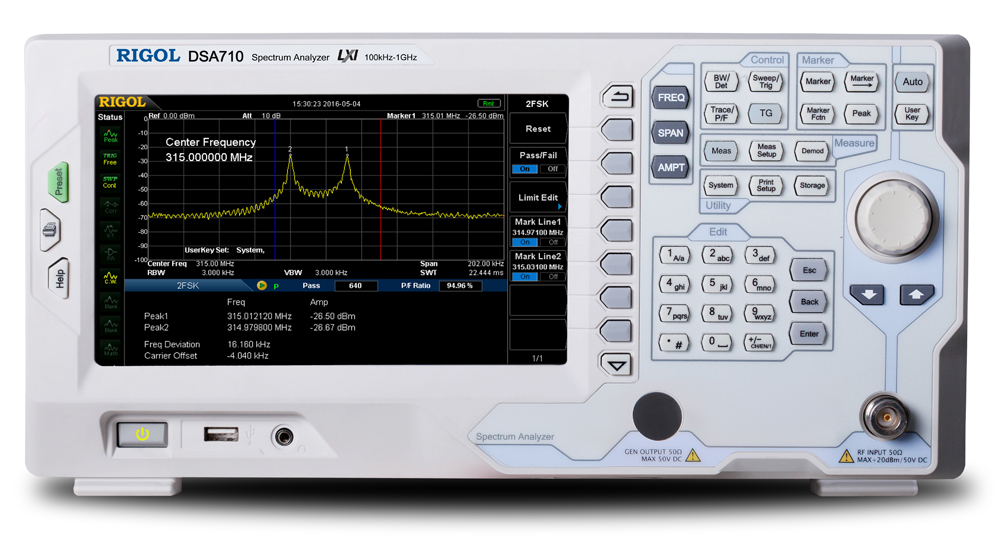

DSA705 - анализатор спектра реального времени с диапазоном частот 100 кГц - 500 МГц и полосой пропускания 100 Гц - 1 МГц. Это недорогой, производительный прибор лабораторного класса. Имеет настольный формат (компактные размеры и вес всего 4,25 кг), удобные органы управления на передней панели и 8-дюймовый экран. Данный анализатор позволяет удобно и быстро проводить измерения благодаря низкому уровню фазовых шумов, широкой полосе анализа и функционалу анализатора спектра общего назначения, а также опционального измерителя электромагнитных помех.
В арсенале прибора заложена интересная опция SSС-DSA (Signal Seamless Capture) – непрерывный захват сигналов в полосе до 1,5 МГц при скорости измерения до 650 спектров в секунду. Использование этого режима удобно при захвате быстроменяющихся сигналов, ASK / FSK, чтобы предотвратить пропуск события. Подойдет для разработки, производства и измерений электронных компонентов и устройств в лабораторных, а также в сервисных и учебных целях, благодаря своей невысокой стоимости.
Применение:
- Отладка и проектирование электронных устройств, средств связи и СВЧ-изделий
- Функциональное тестирование
- Лабораторные исследования
- Предварительные испытания на ЭМС
- Сервисное обслуживание
- Обучение
Особенности и преимущества:
- Диапазон частот от 100 кГц до 500 МГц
- Низкий отображаемый средний уровень собственных шумов (DANL): <-130 дБм (тип.)
- Низкий уровень фазового шума: < -80 дБн/Гц (тип.)
- Погрешность измерения амплитуды:<1.5 дБ
- Минимальное разрешение по частоте (RBW) 100 Гц
- Большое количество измерительных функций
- Встроенные фильтры ЭМС (-6 дБ) и квазипиковый детектор (опция)
- Опция SSС-DSA (Signal Seamless Capture) – непрерывный захват сигналов в полосе до 1,5 МГц при скорости измерения до 650 спектров в секунду. Использование этого режима удобно при захвате быстроменяющихся сигналов, ASK / FSK, чтобы предотвратить пропуск события.
- Программное обеспечение для ПК (опция)
- Экран 8 дюймов
- Большой выбор опций и аксессуаров
- Компактный размер и малый вес
Характеристики
|
Тип
|
Анализатор спектра |
|
Мин. частота
|
100 кГц. |
|
Макс. частота
|
500 МГц. |
|
Мин. полоса пропускания
|
100 Гц. |
|
Макс. полоса пропускания
|
1 МГц. |
Характеристики
| Частота | |
| Частотный диапазон | 100 кГц…500 МГц |
| Разрешение | 1 Гц |
| Начальная калибровочная точность | <± 1х10-6 |
| Температурная стабильность источника опорной частоты | <± 2х10-6 |
| Изменение погрешности источника опорной частоты | <± 2х10-6/год |
| Погрешность измерения частоты |
Разрешение маркера: полоса обзора / (кол. точек развертки-1) |
|
Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) |
|
| Счетчик частоты |
Разрешение 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц Погрешность: ± (индицируемая частота × погрешность опорной частоты + разрешение счетчика) |
| Полоса обзора | Нулевая, 100 Гц…500 МГц |
| Погрешность полосы обзора | ± полоса обзора / (кол. точек развертки-1) |
| Плотность фазовых шумов |
<-80 дБн/Гц @ 10 кГц <-100 дБн/Гц @ 100 кГц |
| Полоса пропускания | |
| Полоса пропускания ПЧ (-3 дБ ) | 100 Гц… 1 МГц,с шагом 1-3-10 |
| Полоса пропускания ПЧ (-6 дБ ) (опция DSA800-EMI) | 200 Гц, 9 кГц, 120 кГц |
| Избирательность фильтров по уровням (60 дБ/3 дБ) | <5:1 |
| Погрешность установки полосы пропускания ПЧ | <5% |
| Полоса пропускания видео | 1 Гц … 3 МГц, с шагом 1-3-10 |
| Амплитуда | |
| Диапазон измерения уровня | Уровень собственных шумов … +20 дБм |
| Максимальный уровень на входе (аттенюатор 30 дБ) |
50 В (постоянное напряжение) +20 дБм (100 мВт) мощность непрерывного сигнала +30 дБм (1 Вт) макс. опасный уровень |
|
Средний уровень шумов (типично) 0 дБ аттенюатор, усреднение ≥50, RBW=VBW=100 Гц |
без предусилителя: 100 кГц…1 МГц: <-90 дБм, типично -110 дБм 1 МГц…500 МГц: <-100 дБм, типично -110 дБм с предусилителем: 100 кГц…1 МГц: <-110 дБм-, типично -130 дБм 1 МГц…500 МГц: <-120 дБм, типично -130 дБм |
|
Частотный отклик (f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц) |
без предусилителя: < 0,7 дБ с предусилителем: < 1,0 дБ |
| Аттенюатор |
Предел ослабления: 0…30 дБ, с шагом 1 дБ |
|
Погрешность переключения (центральная частота =50 МГц, относит. 10 дБ): < 0,5 дБ |
|
|
Абсолютная амплитудная погрешность (центральная частота =50 МГц, пик. детектор, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC) |
± 0.4 дБ |
| Установка опорного уровня |
Диапазон: -100 дБм…+20 дБм с шагом 1 дБ |
| Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры | |
|
Погрешность измерения (достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень<0, 10 МГц <центральная частота <1,5 ГГц, 20 ºC to 30 ºC) <1,5 дБ |
|
|
Гармонические искажения 2-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ) |
SHI : +40 дБм |
|
Интермодуляционные искажения 3-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, двухтональный сигнал вх. уровень =-20 дБ) |
TOI: +10 дБм (центральная частота>30 МГц) |
|
Проникновение центральной частоты Побочные сигналы |
<-60 дБн |
|
Собственные комбинационные помехи (вх. терминатор 50 Ом, аттенюатор = 0 дБ) |
<-88 дБм, типично |
|
Переключение разрешения по полосе пропускания (относит. 1 кГц RBW) |
<0,1 дБ |
| Логарифмическая шкала | 1 дБ…200 дБ |
| Линейная шкала | 0 до опорного уровня |
| Количество точек | 601 |
| Количество графиков | 3 + основной |
| Тип детектора |
Обычный, положительный пиковый, отрицательный пиковый, выборка, среднеквадратичное значение, среднее значение напряжения Квазипиковый (опция DSA800-EMI) |
| Операции над графиками | очистить, удержание максимума, удержание минимума, усреднение, просмотр, закрыть |
| Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
| Развертка | |
| Диапазон |
10 мс… 500 с (нулевой обзор) 20 мкс …500 с (100 Гц ≤ полоса обзора ≤ 500 МГц) |
| Предусилитель | |
| Усиление 100 кГц…1 ГГц | 20 дБ (штатно) |
|
Непрерывный захват сигнала (опция SSC-DSA) |
|
| Диапазон измерения | 202 кГц |
| Скорость измерения | 650 спектр/с |

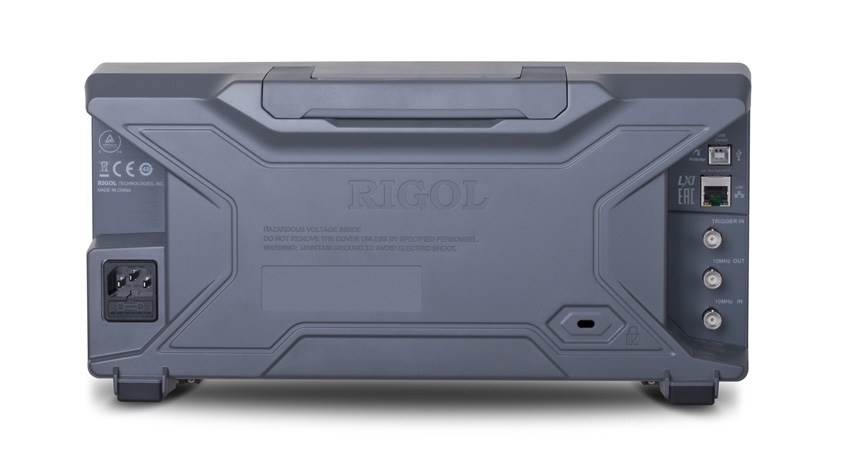

| Входы/выходы | |
| ВЧ вход | Соединитель N-типа (female) ; 50 Ом; |
| Вход / выход опорного генератора |
Соединитель типа BNC (female) Импеданс 50 Ом (типичное) Вход 10 МГц: Частота 10 МГц±5 ppm уровень 0 дБм…10 дБм Выход 10 МГц: Частота 10 МГц уровень +3 дБм…10 дБм, +8 дБм типично |
| Вход внешнего запуска |
Соединитель типа BNC (female) Импеданс 1 кОм (типичное) |
| Интерфейсы коммуникационные |
USB Host 2.0 USB Device 2.0 LAN(LXI core 2011) GPIB опция, через соединитель USB-GPIB |
| Запуск | |
| Источник запуска | свободный, видео, внешний |
| Внешний запуск | 5 В TTL уровень |
| Общие данные | |
| Дисплей | Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8”, 65536 цветов |
| Поддержка принтера | Протокол PictBridge |
| Сохранение в память |
USB флэш устройство (не идет в комплекте) Встроенный флэш диск |
| Напряжение питания | Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц |
| Потребляемая мощность |
35 Вт, типично; 50 Вт, максимально |
| Габаритные размеры | 361,6 x 178,8 х 128 мм |
| Масса | 4,25 кг |
| Рабочая температура | 0 ºC …50 ºC |
| Относит. влажность |
≤95% (0 ºC …30 ºC) ≤75% (30 ºC …40 ºC) |
|
|
|
| Расширенные измерения | ЭМИ фильтры с квази-пиковым детектором (опция DSA800-EMI) |
| измерение мощности в основном канале (опция DSA800-AMK) | |
| измерение занимаемой полосы (опция DSA800-AMK) | |
| соотношение мощностей в смежных каналах (опция DSA800-AMK) | |
| измерение мощности во временной области при нулевой полосе пропускания (опция DSA800-AMK) | |
| измерение мощности в полосе между двумя максим. точками (опция DSA800-AMK) | |
| измерение отношения сигнал/шум измерение гармонических искажений (опция DSA800-AMK) | |
| измерение гармонических искажений (опция DSA800-AMK) | |
| измерение TOI (опция DSA800-AMK) | |
| непрерывный захват сигнала (опция SSC-DSA) | |
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Комплектация
Стандартная комплектация
- Кабель питания
- Краткое руководство по эксплуатации
Дополнительная комплектация
- адаптер USB-GPIB
- комплект аксессуаров DSA Utility Kit
- комплект адаптеров RF Adaptor Kit
- комплект аттенюаторов RF Attenuator Kit
- высокомощный (100 Вт) аттенюатор 30 дБ ATT03301H
- комплект для измерения RF CATV Kit
- опция расширенных измерений DSA800-AMK
- опция для ЭМИ измерений DSA800-EMI
- опция непрерывного захвата сигнала SSC-DSA
- комплект для монтажа в стойку DSA800-RMSA
- зонд ближнего поля RF2 или NFP-3
- мягкая сумка BAG-G1
- программное обеспечение Ultra Spectrum
- программное обеспечение для ЭМИ измерений S1210EMI Pre-compilance Software
Документы
DSA700 Описание
5,1 мб
