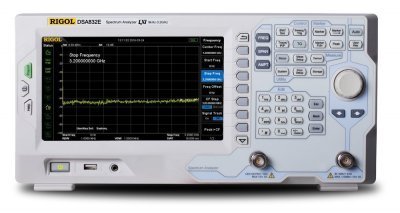

Анализатор спектра Rigol DSA832E
Артикул:
x-09347
Анализатор спектра Rigol DSA832E - это лёгкий и компактный прибор с великолепным соотношением цены и возможностей. Цифровая технология ПЧ даёт исключительную производительность и стабильность при анализе спектра. В анализаторе спектра Rigol DSA832E имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений. Опциональный трекинг-генератор позволяет использовать анализатор спектра Rigol DSA832E для измерения S-параметров.
Подробнее
302 716 руб./шт
318 648 руб.
-5%
Экономия 15 932 руб.
В наличии
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
Описание
DSA832E - высокопроизводительный анализатор спектра лабораторного класса, разработанный для решения задач, требующих высокую точность измерений. Работает в частотном диапазоне от 9 кГц до 3.2 ГГц при полосе пропускания 10 Гц – 1 МГц. Прибор выполнен в виде моноблока для настольного размещения, имеет ручку для переноски. Органы управления расположены на передней панели, рядом с достаточно большим цветным дисплеем (диагональ 8 дюймов). Анализатор не требует длительной настройки и подготовки для начал проведения измерительных задач. DSA832E позволяет удобно и быстро проводить измерения благодаря низкому уровню фазовых шумов, широкой полосе анализа и функционалу таких приборов, как:
- анализатор спектра общего назначения,
- ФМн, АМн демодулятор,
- измеритель электромагнитных помех (опция).
Применение:
- Отладка и проектирование электронных устройств, средств связи и СВЧ-изделий
- Функциональное тестирование
- Лабораторные исследования
- Предварительные испытания на ЭМС
- Сервисное обслуживание
- Обучение
Особенности и преимущества:
- Диапазон частот от 9 кГц до 3.2 ГГц
- Низкий отображаемый средний уровень собственных шумов (DANL): <-161 дБм (тип.)
- Низкий уровень фазового шума: < -98 дБн/Гц (тип.)
- Погрешность измерения амплитуды:<0.8 дБ
- Минимальное разрешение по частоте (RBW) 10 Гц
- Большое количество измерительных функций
- Встроенные фильтры ЭМС (-6 дБ) и квазипиковый детектор (опция)
- Приложение для измерения КСВН (опция)
- Программное обеспечение для ПК
- Экран 8 дюймов
- Большой выбор опций и аксессуаров
- Компактный размер и малый вес
Характеристики
|
Тип
|
Анализатор спектра |
|
Мин. частота
|
9 кГц. |
|
Макс. частота
|
3,2 ГГц |
|
Мин. полоса пропускания
|
10 Гц. |
|
Макс. полоса пропускания
|
1 МГц. |
Характеристики
| Частота | |
| Частотный диапазон | 9 кГц…3,2 ГГц |
| Разрешение | 1 Гц |
| Начальная калибровочная точность | <± 1х10-6 |
| Температурная стабильность источника опорной частоты | <± 1х10-6 |
| Изменение погрешности источника опорной частоты | <± 2х10-6/год |
| Погрешность измерения частоты | Разрешение маркера: полоса обзора / (кол. точек развертки-1) |
| Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) |
|
| Счетчик частоты | Разрешение 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц Погрешность: ± (индицируемая частота × погрешность опорной частоты + разрешение счетчика) |
| Полоса обзора | Нулевая, 100 Гц…3,2 ГГц |
| Погрешность полосы обзора | ± полоса обзора / (кол. точек развертки-1) |
| Плотность фазовых шумов | <-90 дБн/Гц @ 10 кГц |
| Полоса пропускания | |
| Полоса пропускания ПЧ (-3 дБ ) | 10 Гц… 1 МГц,с шагом 1-3-10 |
| Полоса пропускания ПЧ (-6 дБ ) (опция DSA800-EMI) | 200 Гц, 9 кГц, 120 кГц |
| Избирательность фильтров по уровням (60 дБ/3 дБ) | <5:1 |
| Погрешность установки полосы пропускания ПЧ | <5% |
| Полоса пропускания видео | 1 Гц … 3 МГц, с шагом 1-3-10 |
| Амплитуда | |
| Диапазон измерения уровня | Уровень собственных шумов … +20 дБм |
| Максимальный уровень на входе (аттенюатор 30 дБ) | 50 В (постоянное напряжение) +20 дБм (100 мВт) мощность непрерывного сигнала +30 дБм (1 Вт) макс. опасный уровень |
| Средний уровень шумов (типично) 0 дБ аттенюатор, RBW=VBW=100 Гц, усреднение ≥50, трекинг-генератор выкл. |
без предусилителя: 9 кГц...100 кГц: <-110 дБм типично 100 кГц…5 МГц: <-122 дБм, типично -125 дБм 5МГц…3.2 ГГц: <-127 дБм, типично -130 дБм с предусилителем: 100 кГц…1 МГц: <-142 дБм типично 1 МГц…5 МГц: <-140 дБм, типично -143 дБм 5 МГц…3.2 ГГц: <-145 дБм, типично -148 дБм |
| Частотный отклик (f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц) |
без предусилителя: < 0,7 дБ с предусилителем: < 1,0 дБ |
| Аттенюатор | Предел ослабления: 0…30 дБ, с шагом 1 дБ |
| Погрешность переключения (центральная частота=50 МГц, относит. 10 дБ): < 0,3 дБ |
|
| Абсолютная амплитудная погрешность (центральная частота =50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC) |
< 0,3 дБ |
| Установка опорного уровня | Диапазон: -100 дБм…+20 дБм с шагом 1 дБ |
| Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры | |
| Погрешность измерения (достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <1,5 ГГц, 20 ºC to 30 ºC) <1,0 дБ |
|
| Гармонические искажения 2-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ) |
SHI : +40 дБм |
| Интермодуляционные искажения 3-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, двухтональный сигнал вх. уровень =-20 дБ) |
TOI: +7 дБм |
| Проникновение центральной частоты Побочные сигналы |
<-60 дБн |
| Собственные комбинационные помехи (вх. терминатор 50 Ом, аттенюатор = 0 дБ) |
<-90 дБм; <-100 дБм, типично |
| Логарифмическая шкала | 1 дБ…200 дБ |
| Линейная шкала | 0 до опорного уровня |
| Количество точек | 601 |
| Количество графиков | 3 + основной |
| Тип детектора | Обычный, положительный пиковый, отрицательный пиковый, выборка, среднеквадратичное значение, среднее значение напряжения Квази-пиковый (опция DSA800-EMI) |
| Операции над графиками | очистить, удержание максимума, удержание минимума, усреднение, просмотр, закрыть |
| Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
| Развертка | |
| Диапазон | 1 мс… 3200 с (нулевой обзор) 20 мкс ….3200 с (100 Гц ≤ полоса обзора ≤ 3,2 ГГц) запуск: непрерывный, однократный |
| Предусилитель | |
| Усиление (100 кГц...3,2 ГГц) | 17 дБ (номинальное) |
| Входы/выходы | |
| ВЧ вход | Соединитель N-типа (female) ; 50 Ом; |
| Вход / выход опорного генератора | Соединитель типа BNC (female) Импеданс 50 Ом (типичное) Вход 10 МГц: Частота 10 МГц±5 ppm уровень 0 дБм…10 дБм Выход 10 МГц: Частота 10 МГц уровень +3 дБм…10 дБм , +8 дБм типично |
| Вход внешнего запуска | Соединитель типа BNC (female) Импеданс 1 кОм (типичное) |
| Интерфейсы коммуникационные | USB Host 2.0 USB Device 2.0 LAN (LXI core 2011) GPIB опция, через адаптер USB-GPIB |
| Запуск | |
| Источник запуска | свободный, видео, внешний |
| Внешний запуск | 5 В TTL уровень |
| Общие данные | |
| Дисплей | Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8”, 65536 цветов |
| Поддержка принтера | Протокол PictBridge |
| Сохранение в память | USB флэш устройство (не идет в комплекте) Встроенный флэш диск |
| Напряжение питания | Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц |
| Потребляемая мощность | 35 Вт, типично; 50 Вт, масимально |
| Габаритные размеры | 361,6 x 178,8 х 128 мм |
| Масса | 4,55 кг |
| Рабочая температура | 0 ºC …50 ºC |
| Относит.влажность | ≤95% (0 ºC …30 ºC) ≤75% (30 ºC …40 ºC) |
| Расширенные измерения | ЭМИ фильтры с квази-пиковым детектором (опция DSA800-EMI) |
| измерение мощности в основном канале (опция DSA800-AMK) | |
| измерение занимаемой полосы (опция DSA800-AMK) | |
| соотношение мощностей в смежных каналах (опция DSA800-AMK) | |
| измерение мощности во временной области при нулевой полосе пропускания (опция DSA800-AMK) | |
| измерение мощности в полосе между двумя максим. точками (опция DSA800-AMK) | |
| измерение отношения сигнал/шум измерение гармонических искажений (опция DSA800-AMK) | |
| измерение гармонических искажений (опция DSA800-AMK) | |
| измерение TOI (опция DSA800-AMK) | |
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Комплектация
Стандартная комплектация
- Кабель питания
- Краткое руководство по эксплуатации
- CD-диск (руководство пользователя, руководство по программированию)
Дополнительная комплектация
- адаптер USB-GPIB
- комплект аксессуаров DSA Utility Kit
- комплект адаптеров RF Adaptor Kit
- комплект аттенюаторов RF Attenuator Kit
- высокомощный (100 Вт) аттенюатор 30 дБ ATT03301H
- комплект для измерения RF CATV Kit
- опция расширенных измерений DSA800-AMK
- опция для ЭМИ измерений DSA800-EMI
- комплект для монтажа в стойку DSA800-RMSA
- зонд ближнего поля NFP-3
- мягкая сумка BAG-G1
- программное обеспечение Ultra Spectrum
- программное обеспечение для ЭМИ измерений S1210EMI Pre-compilance Software
