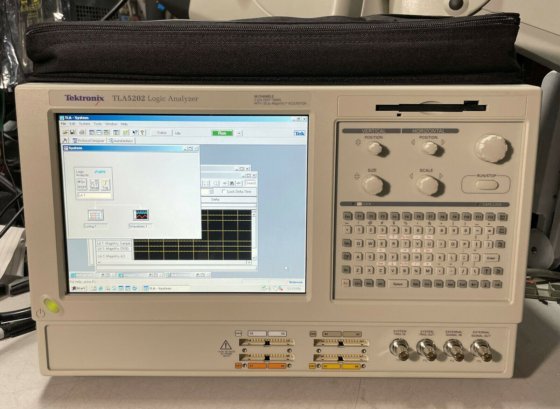

Анализатор логический Tektronix TLA5202 (демонстрационный)

Спец.цена

Артикул: d-12027

Устройство позволяет осуществлять высокоскоростной сбор данных в течение длительного времени с последующим анализом, который позволяет идентифицировать ошибки инициализации, произвести анализ системных сбоев и причин нестабильной работы систем.

Подробнее

292 307 руб./шт

562 128 руб.

-48%

Экономия 269 821 руб.

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Если вы ищете доступный и простой логический анализатор, то Tektronix TLA5202 может стать отличным выбором. Этот прибор позволяет собирать и анализировать высокоскоростные данные, что помогает обнаруживать ошибки инициализации и исследовать причины системных сбоев и нестабильности. TLA5202 идеально подходит для анализа однопроцессорных систем и шинных интерфейсов, а его интерфейс прост и понятен для всех уровней пользователей. Возможность подключения к другим устройствам по сети через функцию OpenChoice делает его еще более удобным в использовании.

Tektronix TLA5202 представляет собой логический анализатор с поддержкой 68 каналов, включая 4 канала для синхронизации. Он способен собирать и анализировать данные с высоким разрешением метки времени до 125 пс, позволяя работать с данными продолжительностью до 3.25 дней. Устройство поддерживает различные режимы сбора и анализа данных, включая внутренние и внешние источники.

Входные каналы анализатора обладают емкостью менее 0.7 пФ для обеспечения высокого качества сигнала. Каналы данных типично имеют емкость 1.4 пФ каждый, а каналы синхронизации - 2 пФ. Пороговые напряжения могут варьироваться в диапазоне от -2 В до +4.5 В с шагом в 5 мВ. Данный логический анализатор прекрасно подходит для изучения однопроцессорных систем и интерфейсов шин и предлагает простой и понятный пользовательский интерфейс.

В нашем магазине вы можете купить Логический анализатор Tektronix TLA5202B - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.

Характеристики

Тип	Анализатор цепей

Характеристики

Измерительные характеристики
Число каналов (включая тактовые входы)	68 канала, включая 4 тактовых входа
Метки времени	51 бит с разрешением 125 пс, (продолжительность до 3,25 дня)
Режимы тактирования/сбора данных	внутреннее тактирование, внутреннее тактирование с удвоением частоты, внутреннее тактирование с учетверением частоты, внешнее с удвоением частоты, от внешнего источника. Высокоскоростное тактирование с разрешением 125 пс (MagniVu™) доступно на всех моделях
Входные характеристики с пробниками P6417, P6418, P6419, P6434
Емкостная нагрузка	P6418; данные 1,4 пФ, тактовый — 2 пФ P6419: данные/тактовый — менее 0.7 пФ P6434 P6417: типич. данные/тактовый 2 пФ
Диапазон выбора порогового напряжения	от –2 В до +4 В с шагом 5 мВ
Пресеты	TTL (1.5 B), CMOS (1.65 B), ECL (–1.3 B), PECL (3.7 B), LVPECL (2.0 B), LVCMOS 1.5 B (0.75 B), LVCMOS 1.8 B (0.9 B), LVCMOS 2.5 B (1.25 B), LVCMOS 3.3 B (1.65 B), LVDS (0 B), определяемые пользователем
Выбор порогового напряжения по каналам	раздельный выбор для каждого тактового канала и канала разрешения тактирования и один ан группу из 16 каналов
Точность выбора порогового напряжения	±100 мВ (вкл. пробник)
Диапазон входных напряжений	Рабочий: от –2.5 B до 5.0 B Неразрушающий: ±15 B
Минимальный входной сигнал	±250 мВ (P6417, P6418, P6419).±300 мВ (P6434)
Минимальная скорость нарастания/спада входного сигнала	200 мВ/нс (типично)
Характеристики синхронного сбора данных (с пробниками P6417, P6418, P6419, P6434)
Максимальная скорость синхронного сбора	235 МГц
Максимальная скорость синхронного потока данных	470 Mb/s
Глубина памяти состояний с временными метками (половина/все каналы)	1 Mb/512 Kb, 4/2 Mb, 16/8 Mb
Диапазон выбора времени установления/удержания	16 нс, может быть сдвинут в область установления по 0 нс [+8, –8] нс, 4 нс [+12, –4] нс, или 8 нс [+16, 0] нс
Окно Установления/удержания (все каналы)	1.5 нс (типично)
Минимальная длит. тактового импульса	1.5 нс (P6434). 1.25 нс (P6417, P6418, P6419)
Демультиплексирование каналов	каналы могут быть демультиплексированы в другие каналы по 8 каналов
Характеристики асинхронного сбора данных (с пробниками P6417, P6418, P6419, P6434)
Разрешение в режиме MagniVu™	25 пс (8 ГГц)
Глубина памяти в режиме MagniVu	16 Kb на канал с настраиваемым положением точки запуска
Разрешение в режиме захвата в длинную память (четверть/половина/все каналы)	от 500 пс/1 нс/2 нс до 50 мс
Длина памяти при работе в асинхронном режиме (четверть/половина/все каналы с метками времени и с хранением или без переходов)	2 Mb/1 Mb/512 Kb, 8/4/2 Mb, 32/16/8 Mb на канал соответственно
Длина памяти при работе в асинхронном режиме с хранением глитчей	половина установленной памяти
Разброс между каналами	1 нс., типично 900 пс
Минимальная длительность распознаваемого импульса/глитча (один канал)	1 нс (P6417, P6418, P6419), 1.25 нс (P6434)
Минимальное детектируемое нарушение синхронизации относительно тактового импульса (Setup/Hold Violation)	250 пс
Минимальная длительность распознаваемого события запуска в многоканальном режиме	период дискретизации плюс рассогласование каналов
Характеристика системы запуска
Независимые состояния запуска	16
Максимальное кол-во условий If/then на состояние	16
Максимальное число событий на условие If/then	8
Максимальное число действий на условие If/then	8
Максимальное число событий запуска	18 (2 счетчик/таймер плюс 16 из др. источников)
Число распознавателей слов	16
Число распознавателей переходов	16
Число распознавателей переходов	4
Число счетчиков/таймеров	2
Типы событий синхронизации	Слово, группа, канал, переход, диапазон, любое, значение счетчика, значение таймера, сигнал, глитч, нарушение синхронизации относ. такта (setup-and-hold violation), snapshot
Типы действий по запуску	главный запуск, запуск, MagniVu™, сохранить, не хранить, начать сохранение, стоп сохранений, увеличить счетчик, уменьшить счетчик, старт таймера, стоп таймера, переустановить таймер, зафиксировать текущее состояние, перейти к состоянию, установить/очистить сигнал, ничего не делать
Скорость последовательных запусков	от 0 до 500 МГц (2 нс)
Диапазон счетчика/таймера	51 бит каждый (>50 дней при 2 нс)
Скорость счетчика	от 0 до 500 МГц (2 нс)
Тактовая частота таймера	500 МГц (2 нс)
Латентность счетчика/таймера	2 нс
Диапазон распознавателей	Double bounded (м. б. равен ширине любой группы, должен быть сгруппирован в соответствии с заданным порядком по значимости)
Временной диапазон установок распознавателей по рассогласованию установления относительно тактового импульса (Setup-and-Hold Violation)	от 8 нс «до» и до 7.5 нс «после» края тактового импульса с шагом 125 пс
Временной диапазон установок распознавателей по рассогласованию удержания относительно тактового импульса (Setup-and-Hold Violation)	от 7,5 нс «до» и до 8 нс «после» края тактового импульса с шагом 125 пс
Положение точки запуска	любой отсчет данных
Положение точки запуска режима MagniVu™	MagniVu м. б. установлено от 0% до 60% вокруг MagniVu триггера
Контроль хранения (отбор данных)	общий (условный), по состоянию(старт/стоп), блок, по действию на запуск или переход
Характеристики встроенного ПК
ОС	Microsoft Windows 2000 Professional SP3
Процессор	Intel Celeron 2.0 GHz
Чипсет	Intel 845GV
DRAM	512 MB SDRAM
Звук	16-Bit I/O и микрофонный вход
HDD	80 GB
CD-ROM	встроенный 24/10/24 CD-RW
FDD	3,5" 1.44 MB
Органы управления
Дисплей на лицевой панели	Размер: 10.4 дюймов по диагонали Тип: цветная активная ЖК-матрица с подсветкой Разрешение: 1024x768 Цвета: 256 тыс.
Клавиатура	встроенная на лицевой панели mini-QWERTY
Интерфейсы
Порт внешнего дисплея	Female DB15 SVGA connector
Разрешение внешнего дисплея	до 1600x1200 non-interlaced при 16.8 M цветов
LAN Port	10/100Base-T, RJ-45
Порт внешней клавиатуры	PS2 mini-DIN
Порт внешней мышки	PS2 mini-DIN
Тип порта параллельного интерфейса	Female DB25
Режимы параллельного интерфейса	Centronics, EPP (Extended Parallel Port), ECP (Microsoft high-speed mode)
Последовательный порт	Male DB9
Аудио-выход	stereo minijack
Микрофонный вход	minijack
USB Port	2 порта типа USB 2.0
Поддержка символов
Число символов/диапазонов	неограниченно (ограничено только объемом виртуальной памяти доступной на TLA)
Поддерживаемые форматы фалов объектов	IEEE695 OMF 51, OMF 86, OMF 166, OMF 286, OMF 386 COFF Elf/Dwarf 1 и 2 Elf/Stabs TSF (если ваш софт для разработки приложений не поддерживает вывод в один из вышеперечисленных форматов, TSF (Tektronix symbol file) то поддерживается формат c ASCII. Формат ASCII документирован в руководстве пользователя TLA.
Внешние интерфейсы
Выход системного запуска	срабатывает, когда происходит системный запуск. (TTL-совместимый, заглушка-терминатор 50 ?). BNC разъем
Вход системного запуска	принудительный запуск системы запуска (запускает все модули) (TTL-совместимый, различает передний/задний фронт, снабжен защелкой по заднему фронту compatible, edge-sensitive). BNC разъем
Выход внешнего сигнала	м. б. использован для управления внешней схемой от модуля схемы запуска. (TTL-совместимый, заглушка-терминатор 50 ?) . BNC разъем
Вход внешнего сигнала	м. б. использован, чтобы реализовать подготовку или запуск внешним сигналом любого или всех модулей (TTL-совместимый, чувствительный к уровню). BNC разъем
Общие данные
Питание	Напряжение: 90 до 240 VAC при 47 до 63 Гц. Входной ток: 5 A макс. при 90 VAC. Потребляемая мощность: 300 Вт максимум
Рабочий температурный диапазон	от +5 до +50 °C
Температура хранения	от –20 до +60 °C
Влажность рабочая	от 20% до 80%; хранения: от 8% до 80%
Высота над уровнем моря	рабочая от –305 м до 3050 м)
Безопасность	UL3111-1, CSA1010.1, EN61010-1, IEC61010-1
Габаритные размеры	285х438х288 мм
Масса	Нетто (без пробников) 12 кг Брутто (тип.) 18.5 кг

Комплектация

Анализатор логический TLA5202
Пробник P6418 - 2 шт
