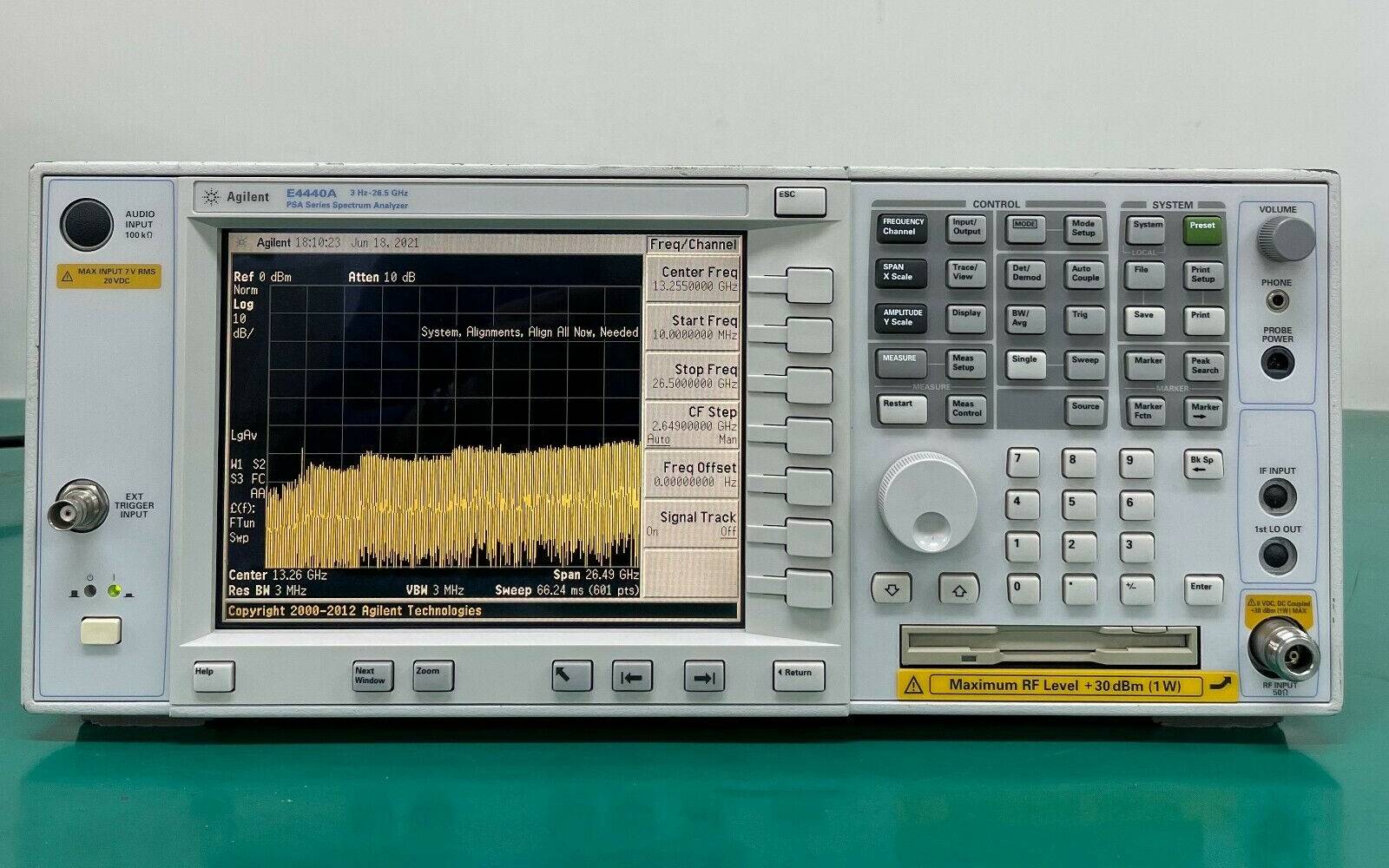

Анализатор спектра серии PSA Agilent E4440A (демонстрационный)

Спец.цена

Госреестр

Артикул: d-09435

2 654 406 руб./шт

5 290 001 руб.

-50%

Экономия 2 635 595 руб.

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Agilent E4440A серии PSA представляет собой высокоточный анализатор спектра, обеспечивающий точность измерений до 26,5 ГГц. Он обладает широким выбором измерительных функций и предлагает лучшее в своем классе сочетание гибкости архитектуры, скорости и точности. Устройство оснащено аттенюатором с шагом в 2 дБ и имеет возможность выбора из 160 фильтров полосы пропускания с 10%-ным шагом. Это позволяет настроить его под конкретные задачи и достичь оптимального баланса между скоростью и динамическим диапазоном.

Благодаря полностью цифровой системе вывода промежуточной частоты и высокоточному опорному генератору, анализатор обеспечивает высокую точность и надежность измерений. В дополнение к стандартным функциям, E4440A также поддерживает следящий генератор и широкий диапазон полос пропускания. E4440A был разработан для обеспечения высокой скорости и широкого динамического диапазона при измерении.

Аттенюатор с 2-dB шагом и 160 различными фильтрами полосы пропускания (с 10% шагами) позволяют точно настроить E4440A для конкретных измерительных целей и помочь достичь оптимального баланса между динамическим диапазоном и скоростью. Уникальная архитектура E4440A позволяет использовать полностью цифровую систему промежуточной частоты, высокоточный генератор опорной частоты и автоматическую систему внутренней настройки. Эти особенности обеспечивают превосходную точность E4440A и гарантируют его соответствие заявленным техническим характеристикам.

Agilent E4440A серии PSA собирают такие данные, как величина входящего сигнала относительно его частоты. Основная функция анализаторов спектра как частотных анализаторов состоит в документировании и исследовании входящих электрических сигналов и частотных составов других сигналов. Оптимизация фазового шума и анализ БПФ, широкий выбор режимов детектора, 160 вариантов ширины полосы и ступенчатый аттенюатор в 2 дБ предоставляют вам полный контроль над измерениями. Выберите функцию автоматической настройки и позвольте PSA подобрать оптимальные параметры скорости и динамического диапазона. Входящий в стандартный комплект поставки каждого PSA Power Suite - это комплексное средство измерения мощности ВЧ и СВЧ, с настройками, основанными на беспроводном формате, упрощающем исследование широкополосных сигналов.

В нашем магазине вы можете купить Анализатор спектра серии PSA Agilent E4440A - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.

Характеристики

Тип	Анализатор спектра
Мин. частота	3 Гц
Макс. частота	26,5 ГГц

Характеристики

Частотные параметры
Открытый вход	От 3 Гц до 26,5 ГГц
Закрытый вход	От 10 МГц до 26,5 ГГц
Полоса	Режим работы на гармониках (номер гармоники N)
0	1–		От 3 Гц до 3 ГГц
1	1–		От 2,85 ГГц до 6,7 ГГц
2	2–		От 6,2 ГГц до 13,2 ГГц
3	4–		От 12,8 ГГц до 19,2 ГГц
4	4–		От 18,7 ГГц до 26,5 ГГц
5	4+		От 26,4 ГГц до 31,15 ГГц
Опорная частота	Погрешность		± [(время от последней подстройки х скорость старения) + температурная нестабильность + погрешностькалибровки]
	Скорость старения		± 1 х 10 −7 за год
	Температурнаянестабильность в интервале от 20 до 30°С		± 1 х 10 −8
	Температурнаянестабильность в интервале от 0 до 55°С		± 5 х 10 −8
	Погрешность калибровки		± 7 х 10 −8
Счетчик частоты маркера	Погрешность		± (частота маркера х погрешность опорной частоты + 0,100 Гц)
	Разрешение счетчика		0,001 Гц
	Погрешность счетчика разности частот		± (разность частот х погрешность опорной частоты + 0,141 Гц)
Полоса обзора (режим БПФ и свипирования)	0 Гц (нулевая полоса обзора), от 10 Гц до максимальной частоты диапазона для данной модели
Разрешение	2 Гц
Погрешность	± [0,2 % х полоса обзора + полоса обзора/ (число точек развертки − 1)]
Полоса пропускания
Диапазон (полоса на уровне минус 3,01 дБ)	От 1 Гц до 3 МГц (шаг 10 %),4, 5, 6 и 8 МГц
Погрешность	Полоса пропускания от 1 Гц до 1,5 МГц		± 2 % номинально
	Полоса пропускания от 1,6 МГц до 3 МГц		центр. частота CF ≤ 3ГГц		± 7 % номинально
			центр. частота CF > 3ГГц		± 8 % номинально
	Полоса пропускания от 4 до 8 МГц		центр. частота CF ≤ 3 ГГц		± 15 % номинально
			центр. частота CF > 3 ГГц		± 20 % номинально
					4,1:1 номинально
Коэффициент прямоугольности (избирательность) (по уровням
Амплитудные параметры
Измерение амплитуды	Пределы измерения уровня сигнала		От среднего уровня собственных шумов до макс. Безопасного уровня входного сигнала
	Диапазон ослаблений входного аттенюатора		От 0 до 70 дБ, шаг 2 дБ
Макс. безопасный уровень входного сигнала	Макс. полная мощность		+30 дБм (1 Вт)
	С предусилителем (вариант комплектации 1DS)		+25 дБм
Диапазон индикатора	Логарифмическая шкала		От 0,1 до 1 дБ/дел, шаг 0,1 дБ От 1 до 20 дБ/дел, шаг 1 дБ (10 делений масштабной сетки)
	Линейная шкала		10 делений
	Единицы шкалы		дБм, дБмВ, дБмкВ, В и Вт
Абсолютная погрешность измерения амплитуды	На частоте 50 МГц		±0,27 дБ (±0,11 дБ, тип. знач.)
	На всех частотах		±(0,27 + неравномерность ЧХ) ±(0,11 + неравномерность ЧХ),типовое значение
	От 3 Гц до 3 ГГц (с 95 %9ной достоверностью)		±0,24 дБ
	С предусилителем (вариант 1DS)		±(0,45 + неравномерность ЧХ) ±(0,15 + неравномерность ЧХ),типовое значение
Коэффициент стоячей волны входногонапряжения (КСВн)(Ослабление аттенюатора ≥ 8 дБ)	От 50 МГц до 3 ГГц		< 1,13 номинально
	От 3 до 18 ГГц		< 1,27 номинально
	От 18 до 26,5 ГГц		Е < 1,37 номинально
	От 26,5 до 50 ГГц		< 1,57 номинально
	С предусилителем(от 50 МГц до 3 ГГц,ослабл. аттенюатора		Е4< 1,13 номинально
Опорный уровень	Диапазон		Логарифмическая шкала		От –170 до +30 дБм, шаг 0,01 дБ
			Линейная шкала		От 707 пВ до 7,07 В, шаг 1 %
	Разрешение		Логарифмическая шкала		0,01 дБ
			Линейная шкала		≤0,1 % от опорного уровня
	Погрешность		0 дБ
Общие характеристики анализатора спектра Agilent Е4440А серии PSA:
Питание		От 100 до 132 В, от 47 до 66 Гц и от 360 до 440 Гц От 195 до 250 В, от 47 до 66 Гц
Потребляемая мощность		Рабочий режим (питание включено)		< 260 Вт основной режим < 450 Вт режим полной нагрузки
		Режим готовности		< 20 Вт
Диапазон температур		Рабочий		От 0 до +55 °С
		Предельный (хранение)		От –40 до +75 °С
Совместимость по электромагнитным помехам		Уровень помех по цепям питания и излучаемых помех соответствует нормам CISPR, публикация 11/1990 Group 1 Class A
Габаритные размеры (ВхШхГ)		177 мм (7,0 дюймов) Х 426 мм (16,8 дюйма) Х 483 мм (19 дюймов)
Масса (без вариантов комплектации)		без упаковки		23 кГ (50 фунтов), номинально
		в упаковке		33 кГ (73 фунта), номинально
Гарантийный срок		Три года
